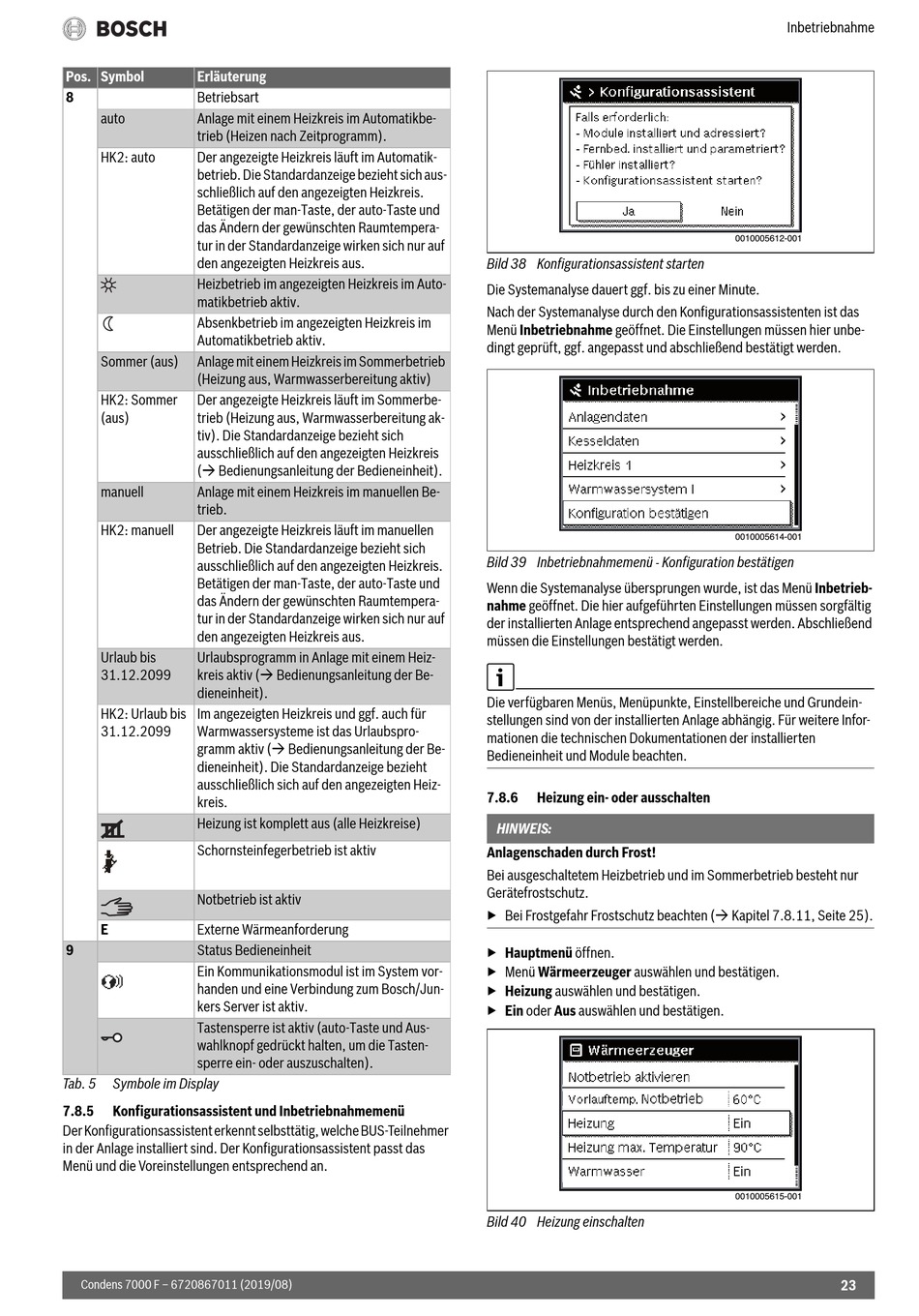

Pos. Symbol Erläuterung
8 Betriebsart
auto Anlage mit einem Heizkreis im Automatikbe-
trieb (Heizen nach Zeitprogramm).
HK2: auto Der angezeigte Heizkreis läuft im Automatik-
betrieb. Die Standardanzeige bezieht sich aus-
schließlich auf den angezeigten Heizkreis.
Betätigen der man-Taste, der auto-Taste und
das Ändern der gewünschten Raumtempera-
tur in der Standardanzeige wirken sich nur auf
den angezeigten Heizkreis aus.
Heizbetrieb im angezeigten Heizkreis im Auto-
matikbetrieb aktiv.
Absenkbetrieb im angezeigten Heizkreis im
Automatikbetrieb aktiv.
Sommer (aus) Anlage mit einem Heizkreis im Sommerbetrieb
(Heizung aus, Warmwasserbereitung aktiv)
HK2: Sommer Der angezeigte Heizkreis läuft im Sommerbe-
(aus) trieb (Heizung aus, Warmwasserbereitung ak-
tiv). Die Standardanzeige bezieht sich
ausschließlich auf den angezeigten Heizkreis
( Bedienungsanleitung der Bedieneinheit).
manuell Anlage mit einem Heizkreis im manuellen Be-
trieb.
HK2: manuell Der angezeigte Heizkreis läuft im manuellen
Betrieb. Die Standardanzeige bezieht sich
ausschließlich auf den angezeigten Heizkreis.
Betätigen der man-Taste, der auto-Taste und
das Ändern der gewünschten Raumtempera-
tur in der Standardanzeige wirken sich nur auf
den angezeigten Heizkreis aus.
Urlaub bis Urlaubsprogramm in Anlage mit einem Heiz-
31.12.2099 kreis aktiv ( Bedienungsanleitung der Be-
dieneinheit).
HK2: Urlaub bis Im angezeigten Heizkreis und ggf. auch für
31.12.2099 Warmwassersysteme ist das Urlaubspro-
gramm aktiv ( Bedienungsanleitung der Be-
dieneinheit). Die Standardanzeige bezieht
ausschließlich sich auf den angezeigten Heiz-
kreis.
Heizung ist komplett aus (alle Heizkreise)
Schornsteinfegerbetrieb ist aktiv
Notbetrieb ist aktiv
E Externe Wärmeanforderung
9 Status Bedieneinheit
Ein Kommunikationsmodul ist im System vor-
handen und eine Verbindung zum Bosch/Jun-
kers Server ist aktiv.
Tastensperre ist aktiv (auto-Taste und Aus-
wahlknopf gedrückt halten, um die Tasten-
sperre ein- oder auszuschalten).
Tab. 5 Symbole im Display
7.8.5 Konfigurationsassistent und Inbetriebnahmemenü
Der Konfigurationsassistent erkennt selbsttätig, welche BUS-Teilnehmer
in der Anlage installiert sind. Der Konfigurationsassistent passt das
Menü und die Voreinstellungen entsprechend an.
Condens 7000 F – 6720867011 (2019/08)
Bild 38 Konfigurationsassistent starten
Die Systemanalyse dauert ggf. bis zu einer Minute.
Nach der Systemanalyse durch den Konfigurationsassistenten ist das
Menü Inbetriebnahme geöffnet. Die Einstellungen müssen hier unbe-
dingt geprüft, ggf. angepasst und abschließend bestätigt werden.
Bild 39 Inbetriebnahmemenü - Konfiguration bestätigen
Wenn die Systemanalyse übersprungen wurde, ist das Menü Inbetrieb-
nahme geöffnet. Die hier aufgeführten Einstellungen müssen sorgfältig
der installierten Anlage entsprechend angepasst werden. Abschließend
müssen die Einstellungen bestätigt werden.
Die verfügbaren Menüs, Menüpunkte, Einstellbereiche und Grundein-
stellungen sind von der installierten Anlage abhängig. Für weitere Infor-
mationen die technischen Dokumentationen der installierten
Bedieneinheit und Module beachten.
7.8.6 Heizung ein- oder ausschalten
HINWEIS:
Anlagenschaden durch Frost!
Bei ausgeschaltetem Heizbetrieb und im Sommerbetrieb besteht nur
Gerätefrostschutz.
▶ Bei Frostgefahr Frostschutz beachten ( Kapitel 7.8.11, Seite 25).
▶ Hauptmenü öffnen.
▶ Menü Wärmeerzeuger auswählen und bestätigen.
▶ Heizung auswählen und bestätigen.
▶ Ein oder Aus auswählen und bestätigen.
Bild 40 Heizung einschalten
Inbetriebnahme
0010005612-001
0010005614-001
0010005615-001
