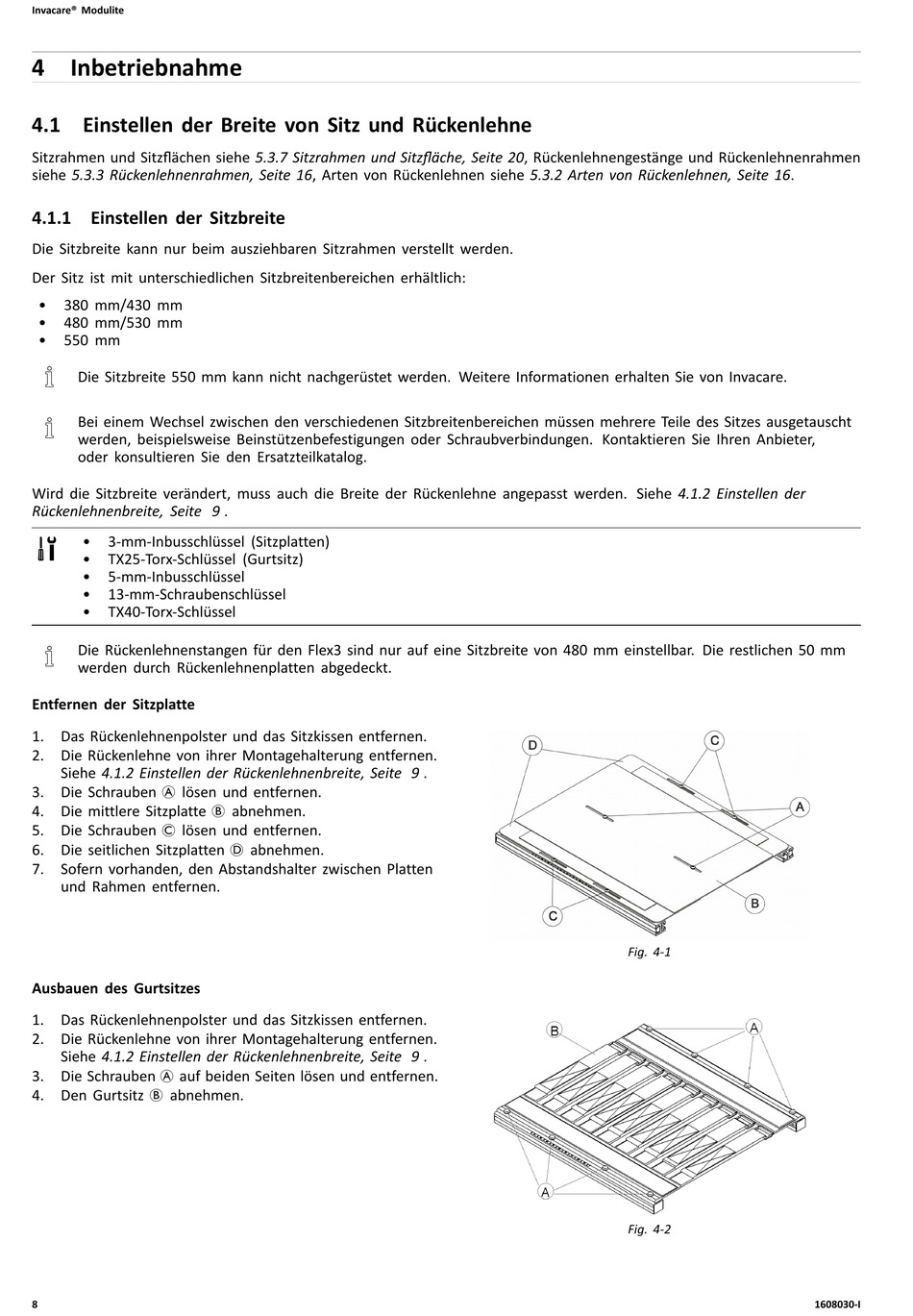

4 Inbetriebnahme

4.1 Einstellen der Breite von Sitz und Rückenlehne
Sitzrahmen und Sitzflächen siehe 5.3.7 Sitzrahmen und Sitzfläche, Seite 20, Rückenlehnengestänge und Rückenlehnenrahmen
siehe 5.3.3 Rückenlehnenrahmen, Seite 16, Arten von Rückenlehnen siehe 5.3.2 Arten von Rückenlehnen, Seite 16.

4.1.1 Einstellen der Sitzbreite

Die Sitzbreite kann nur beim ausziehbaren Sitzrahmen verstellt werden.
Der Sitz ist mit unterschiedlichen Sitzbreitenbereichen erhältlich:
380 mm/430 mm
480 mm/530 mm
550 mm
Die Sitzbreite 550 mm kann nicht nachgerüstet werden. Weitere Informationen erhalten Sie von Invacare.
Bei einem Wechsel zwischen den verschiedenen Sitzbreitenbereichen müssen mehrere Teile des Sitzes ausgetauscht
werden, beispielsweise Beinstützenbefestigungen oder Schraubverbindungen. Kontaktieren Sie Ihren Anbieter,
oder konsultieren Sie den Ersatzteilkatalog.
Wird die Sitzbreite verändert, muss auch die Breite der Rückenlehne angepasst werden. Siehe 4.1.2 Einstellen der
Rückenlehnenbreite, Seite 9 .
3-mm-Inbusschlüssel (Sitzplatten)
TX25-Torx-Schlüssel (Gurtsitz)
5-mm-Inbusschlüssel
13-mm-Schraubenschlüssel
TX40-Torx-Schlüssel
Die Rückenlehnenstangen für den Flex3 sind nur auf eine Sitzbreite von 480 mm einstellbar. Die restlichen 50 mm
werden durch Rückenlehnenplatten abgedeckt.
Entfernen der Sitzplatte
1. Das Rückenlehnenpolster und das Sitzkissen entfernen.
2. Die Rückenlehne von ihrer Montagehalterung entfernen.
Siehe 4.1.2 Einstellen der Rückenlehnenbreite, Seite 9 .
3. Die Schrauben A lösen und entfernen.
4. Die mittlere Sitzplatte B abnehmen.
5. Die Schrauben C lösen und entfernen.
6. Die seitlichen Sitzplatten D abnehmen.
7. Sofern vorhanden, den Abstandshalter zwischen Platten
und Rahmen entfernen.
Ausbauen des Gurtsitzes
1. Das Rückenlehnenpolster und das Sitzkissen entfernen.
2. Die Rückenlehne von ihrer Montagehalterung entfernen.
Siehe 4.1.2 Einstellen der Rückenlehnenbreite, Seite 9 .
3. Die Schrauben A auf beiden Seiten lösen und entfernen.
4. Den Gurtsitz B abnehmen.
8
Fig. 4-1
Fig. 4-2
1608030-I
