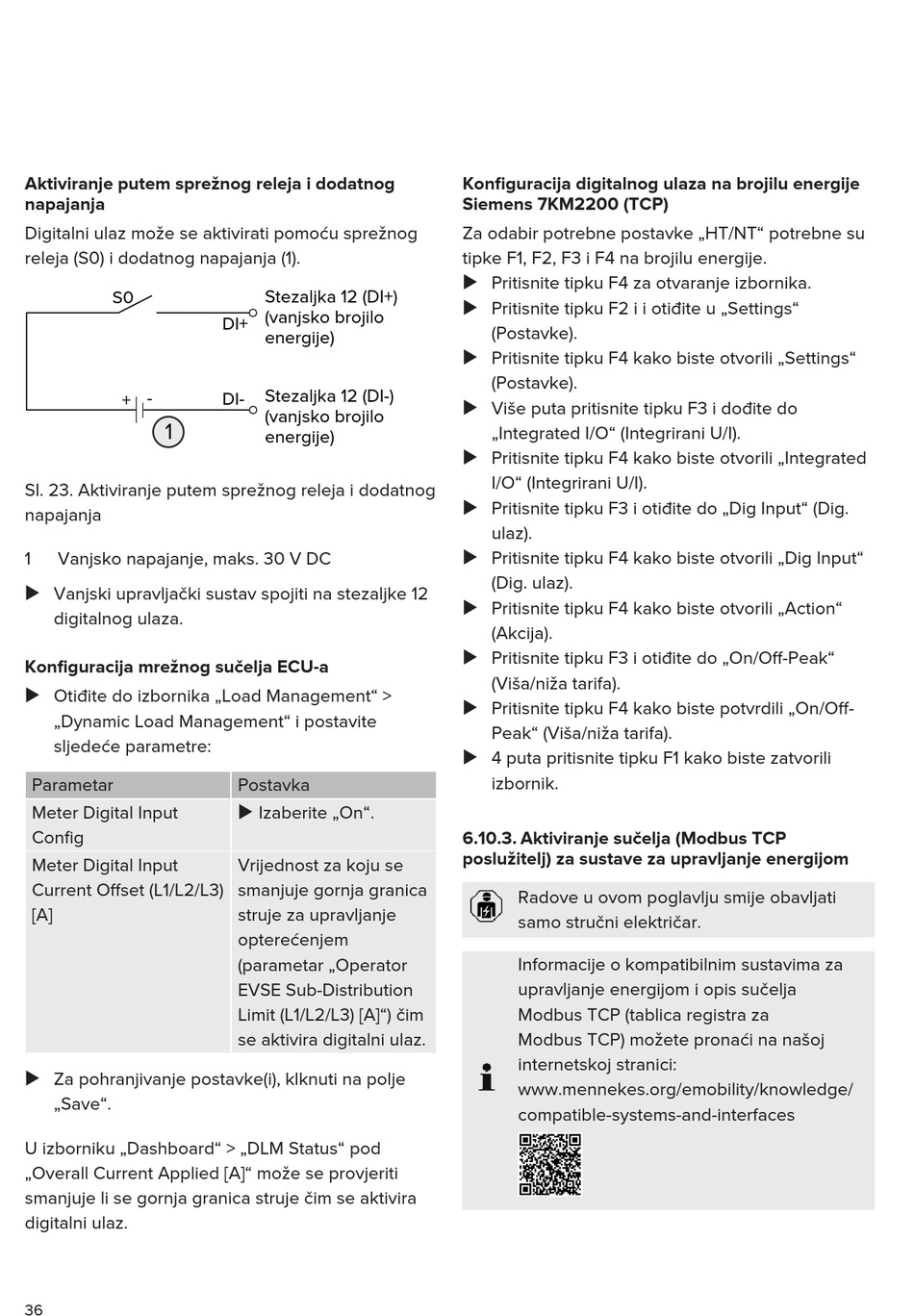

Aktiviranje putem sprežnog releja i dodatnog
napajanja
Digitalni ulaz može se aktivirati pomoću sprežnog
releja (S0) i dodatnog napajanja (1).
S0
+ -
1
Sl. 23. Aktiviranje putem sprežnog releja i dodatnog
napajanja
1 Vanjsko napajanje, maks. 30 V DC
u Vanjski upravljački sustav spojiti na stezaljke 12
digitalnog ulaza.
Konfiguracija mrežnog sučelja ECU-a
u Otiđite do izbornika „Load Management" >
„Dynamic Load Management" i postavite
sljedeće parametre:
Parametar
Meter Digital Input
Config
Meter Digital Input
Current Offset (L1/L2/L3)
[A]
u Za pohranjivanje postavke(i), klknuti na polje
„Save".
U izborniku „Dashboard" > „DLM Status" pod
„Overall Current Applied [A]" može se provjeriti
smanjuje li se gornja granica struje čim se aktivira
digitalni ulaz.
36
Stezaljka 12 (DI+)
(vanjsko brojilo
DI+
energije)
Stezaljka 12 (DI-)
DI-
(vanjsko brojilo
energije)
Postavka
u Izaberite „On".
Vrijednost za koju se
smanjuje gornja granica
struje za upravljanje
opterećenjem
(parametar „Operator
EVSE Sub-Distribution
Limit (L1/L2/L3) [A]") čim
se aktivira digitalni ulaz.
Konfiguracija digitalnog ulaza na brojilu energije
Siemens 7KM2200 (TCP)
Za odabir potrebne postavke „HT/NT" potrebne su
tipke F1, F2, F3 i F4 na brojilu energije.
u Pritisnite tipku F4 za otvaranje izbornika.
u Pritisnite tipku F2 i i otiđite u „Settings"
(Postavke).
u Pritisnite tipku F4 kako biste otvorili „Settings"
(Postavke).
u Više puta pritisnite tipku F3 i dođite do
„Integrated I/O" (Integrirani U/I).
u Pritisnite tipku F4 kako biste otvorili „Integrated
I/O" (Integrirani U/I).
u Pritisnite tipku F3 i otiđite do „Dig Input" (Dig.
ulaz).
u Pritisnite tipku F4 kako biste otvorili „Dig Input"
(Dig. ulaz).
u Pritisnite tipku F4 kako biste otvorili „Action"
(Akcija).
u Pritisnite tipku F3 i otiđite do „On/Off-Peak"
(Viša/niža tarifa).
u Pritisnite tipku F4 kako biste potvrdili „On/Off-
Peak" (Viša/niža tarifa).
u 4 puta pritisnite tipku F1 kako biste zatvorili
izbornik.
6.10.3. Aktiviranje sučelja (Modbus TCP
poslužitelj) za sustave za upravljanje energijom
Radove u ovom poglavlju smije obavljati
samo stručni električar.
Informacije o kompatibilnim sustavima za
upravljanje energijom i opis sučelja
Modbus TCP (tablica registra za
Modbus TCP) možete pronaći na našoj
internetskoj stranici:
www.mennekes.org/emobility/knowledge/
compatible-systems-and-interfaces
