1 3 5 7

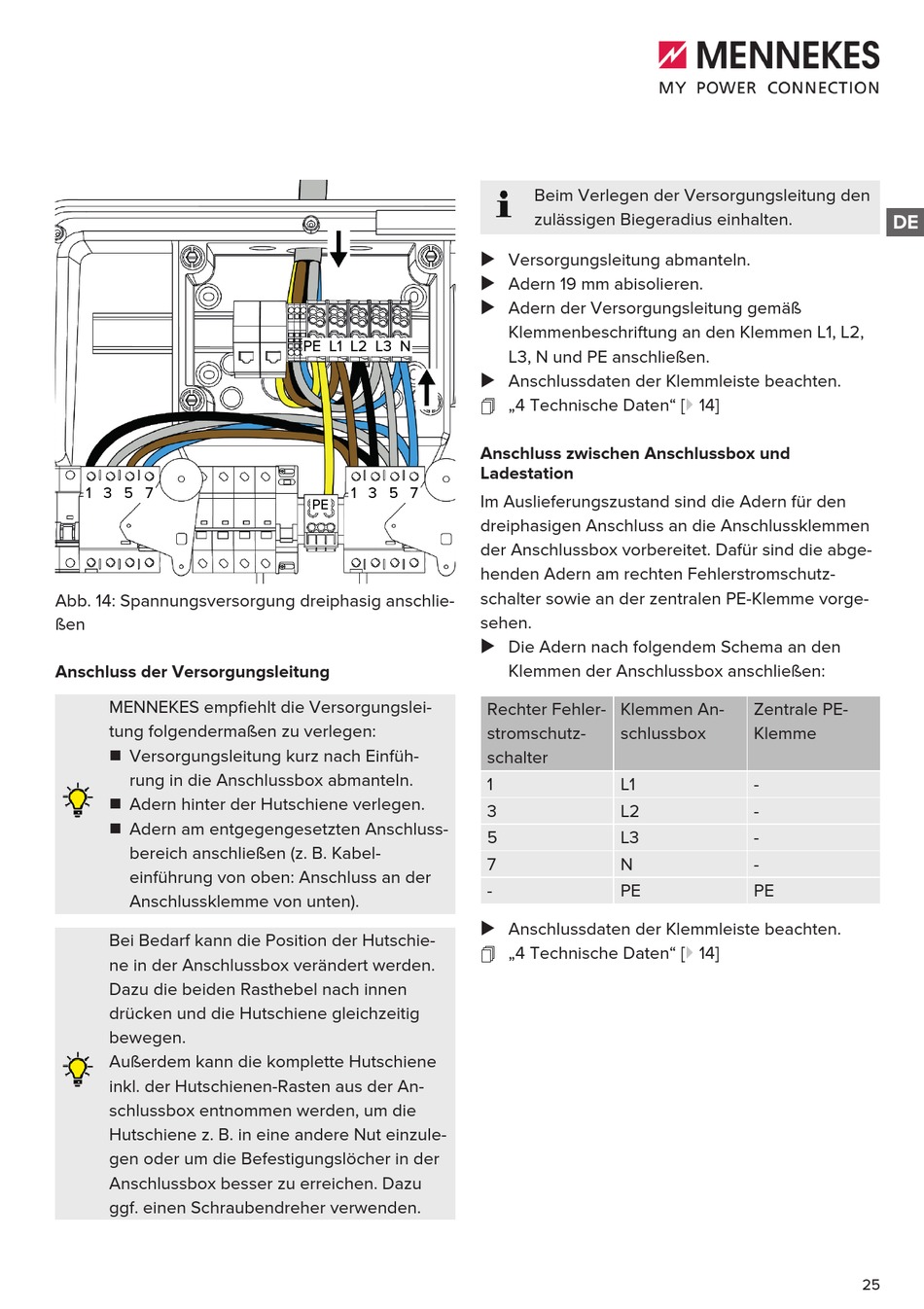

Abb. 14: Spannungsversorgung dreiphasig anschlie-
ßen
Anschluss der Versorgungsleitung
MENNEKES empfiehlt die Versorgungslei-
tung folgendermaßen zu verlegen:
n Versorgungsleitung kurz nach Einfüh-
rung in die Anschlussbox abmanteln.
n Adern hinter der Hutschiene verlegen.
n Adern am entgegengesetzten Anschluss-
bereich anschließen (z. B. Kabel-
einführung von oben: Anschluss an der
Anschlussklemme von unten).
Bei Bedarf kann die Position der Hutschie-
ne in der Anschlussbox verändert werden.
Dazu die beiden Rasthebel nach innen
drücken und die Hutschiene gleichzeitig
bewegen.
Außerdem kann die komplette Hutschiene
inkl. der Hutschienen-Rasten aus der An-
schlussbox entnommen werden, um die
Hutschiene z. B. in eine andere Nut einzule-
gen oder um die Befestigungslöcher in der
Anschlussbox besser zu erreichen. Dazu
ggf. einen Schraubendreher verwenden.
PE L1 L2 L3 N
1 3 5 7
PE
Beim Verlegen der Versorgungsleitung den
zulässigen Biegeradius einhalten.
u Versorgungsleitung abmanteln.
u Adern 19 mm abisolieren.
u Adern der Versorgungsleitung gemäß
Klemmenbeschriftung an den Klemmen L1, L2,
L3, N und PE anschließen.
u Anschlussdaten der Klemmleiste beachten.
1 „4 Technische Daten" [} 14]
Anschluss zwischen Anschlussbox und
Ladestation
Im Auslieferungszustand sind die Adern für den
dreiphasigen Anschluss an die Anschlussklemmen
der Anschlussbox vorbereitet. Dafür sind die abge-
henden Adern am rechten Fehlerstromschutz-
schalter sowie an der zentralen PE-Klemme vorge-
sehen.
u Die Adern nach folgendem Schema an den
Klemmen der Anschlussbox anschließen:
Rechter Fehler- Klemmen An-
stromschutz- schlussbox
schalter
1 L1
3 L2
5 L3
7 N
- PE
u Anschlussdaten der Klemmleiste beachten.
1 „4 Technische Daten" [} 14]
DE
Zentrale PE-
Klemme
-
-
-
-
PE
