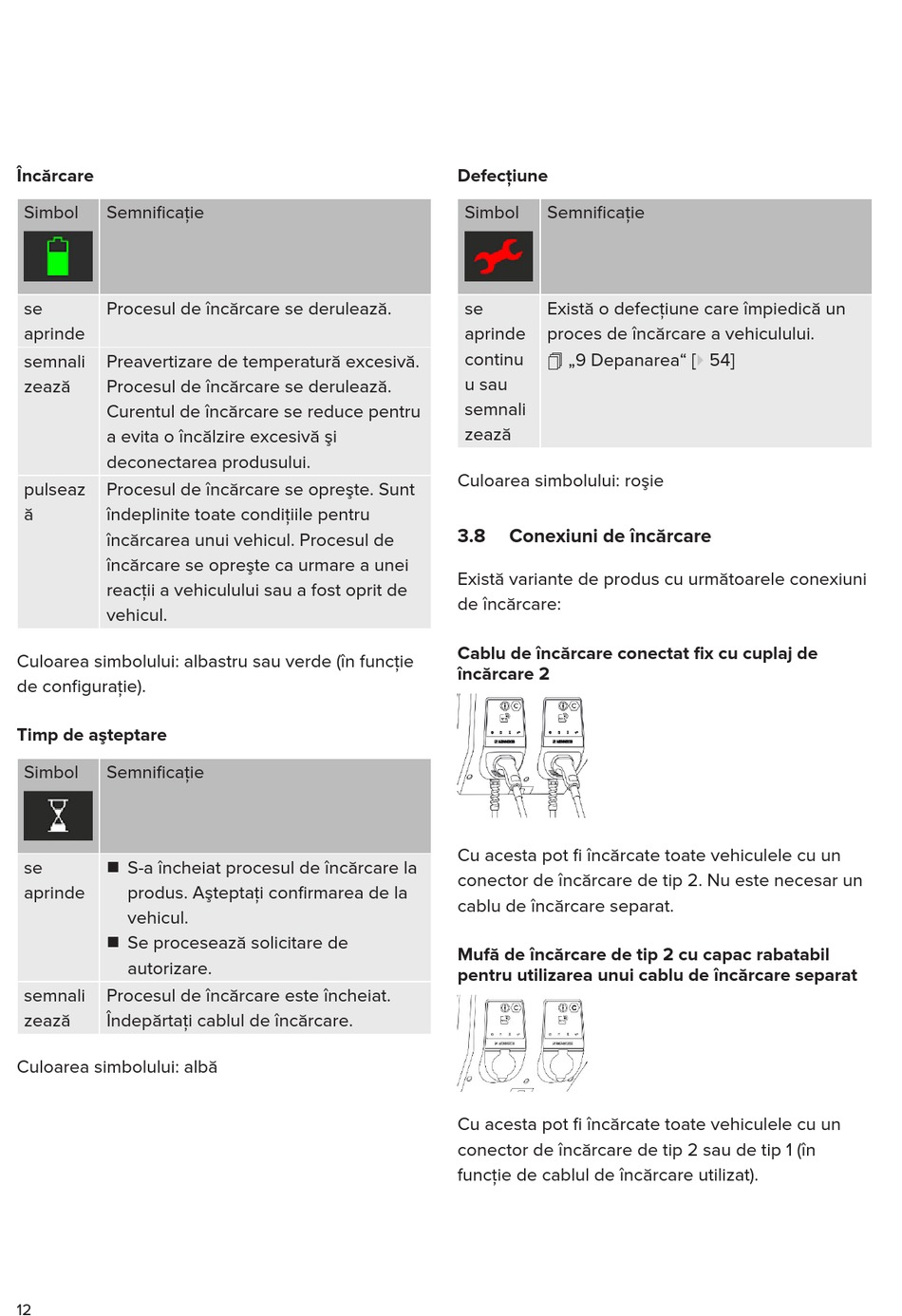

Încărcare
Simbol Semnificaţie
se Procesul de încărcare se derulează.
aprinde
semnali Preavertizare de temperatură excesivă.
zează Procesul de încărcare se derulează.
Curentul de încărcare se reduce pentru
a evita o încălzire excesivă şi
deconectarea produsului.
pulseaz Procesul de încărcare se opreşte. Sunt
ă îndeplinite toate condiţiile pentru
încărcarea unui vehicul. Procesul de
încărcare se opreşte ca urmare a unei
reacţii a vehiculului sau a fost oprit de
vehicul.
Culoarea simbolului: albastru sau verde (în funcţie
de configuraţie).
Timp de aşteptare
Simbol Semnificaţie
se n S-a încheiat procesul de încărcare la
aprinde produs. Aşteptaţi confirmarea de la
vehicul.
n Se procesează solicitare de
autorizare.
semnali Procesul de încărcare este încheiat.
zează Îndepărtaţi cablul de încărcare.
Culoarea simbolului: albă
12
Defecţiune
Simbol Semnificaţie
se Există o defecţiune care împiedică un
aprinde proces de încărcare a vehiculului.
continu
1 „9 Depanarea" [
u sau
semnali
zează
Culoarea simbolului: roşie
3.8 Conexiuni de încărcare
Există variante de produs cu următoarele conexiuni
de încărcare:
Cablu de încărcare conectat fix cu cuplaj de
încărcare 2
Cu acesta pot fi încărcate toate vehiculele cu un
conector de încărcare de tip 2. Nu este necesar un
cablu de încărcare separat.
Mufă de încărcare de tip 2 cu capac rabatabil
pentru utilizarea unui cablu de încărcare separat
Cu acesta pot fi încărcate toate vehiculele cu un
conector de încărcare de tip 2 sau de tip 1 (în
funcţie de cablul de încărcare utilizat).
