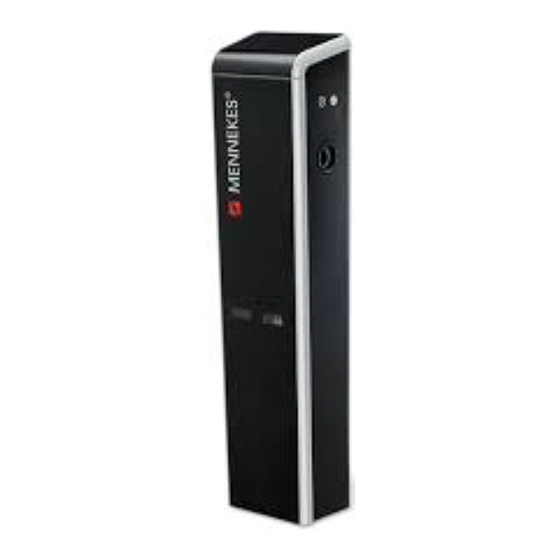

Mennekes Basic Shutter Betriebsanleitung

Ladesäule für elektrofahrzeuge
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Basic Shutter
Ladesäule für Elektrofahrzeuge
Betriebsanleitung
09/2016 Rev. 07

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Mennekes Basic Shutter

Inhaltszusammenfassung für Mennekes Basic Shutter

  • Seite 1 Basic Shutter Ladesäule für Elektrofahrzeuge Betriebsanleitung 09/2016 Rev. 07...

  • Seite 2: Zu Diesem Dokument

    Wechsel ein-auf zweispaltig Zu diesem Dokument © Copyright by MENNEKES Elektrotechnik GmbH & Co. KG Änderungen vorbehalten. Dieses Dokument ist urheberrechtlich geschützt. Es unterstützt den Anwender bei der sicheren und effizienten Nutzung des Gerätes. Der Inhalt darf weder ganz noch teilweise ohne vorherige Genehmigung des Rechtsinhabers vervielfältigt oder reproduziert werden.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Störungsbehebung ..........31 Notentriegelung des Ladesteckers ......31 Systemüberwachung ..........31 Allgemeines ............4 Demontage, Lagerung und Entsorgung ..32 Aufbau der Betriebsanleitung ........4 10.1 Demontage ............32 Sicherheit .............. 5 10.2 Lagerung .............. 32 Allgemeines zur Sicherheit ........5 10.3 Entsorgung ............

  • Seite 4: Allgemeines

    Gebrauch aufbewahrt werden. Dieses Kapitel enthält Informationen zur Bedienung des Für Schäden, die durch die Nichtbeachtung dieser Anleitung Gerätes. entstehen, übernimmt die MENNEKES Elektrotechnik GmbH Instandhaltung & Co. KG keine Haftung. Dieses Kapitel enthält Angaben zu den notwendigen Wartungsarbeiten und ggf.

  • Seite 5: Sicherheit

    2 Sicherheit 2.2 Sicherheitshinweise Um die Sicherheitshinweise in der vorliegenden Anleitung auf einen Blick erkennen zu können, werden folgende 2.1 Allgemeines zur Sicherheit Signalwörter und Symbole verwendet: Das Gerät ist nach dem Stand der Technik gebaut und betriebssicher. Gefahr Trotzdem können unter folgenden Umständen Restgefahren Dieses Symbol in Verbindung mit dem Signalwort „Gefahr“...

  • Seite 6: Bestimmungsgemäße Verwendung

    Jeder darüber hinausgehende Gebrauch gilt als nicht Unfallverhütungsvorschriften. bestimmungsgemäß. Für hieraus resultierende Schäden  Kenntnis der allgemein anerkannten haftet MENNEKES nicht. Das Risiko hierfür trägt allein der sicherheitstechnischen, arbeitsmedizinischen und Betreiber / Anwender. straßenverkehrsrechtlichen Regeln. Zur bestimmungsgemäßen Verwendung gehören auch ...

  • Seite 7: Produktbeschreibung

    3 Produktbeschreibung 3.2 Typenschild Die MENNEKES Ladesäulen Basic Shutter sind Ladesysteme für den Einsatz im privaten und halb-öffentlichen Bereich, z. B. Firmenparkplätze, Betriebshöfe oder Privatgrundstücke, mit Anforderung an eine mechanische Verriegelung der Ladesteckdose Typ 2. Das Ladesystem dient ausschließlich zum Aufladen von Elektrofahrzeugen.

  • Seite 8: Aufbau

    3.4 Aufbau Abb. 3: Ladesäule Basic Shutter Deckelplatte Ladesteckdose Typ 2 Deckel (Mode 3) mit Shutter (2x) Bedieneinheit mit Grundgehäuse Frontplatte Schlüsseltaster und LED Profilleisten (2x) Wechsel ein-auf zweispaltig...

  • Seite 9: Technische Daten

    4 Technische Daten Typabhängige Daten Basic 3,7/7,4 Basic 11/11 Basic 11/22 Nennspannung 400 V AC ±10 % Nennfrequenz 50 Hz Nennstrom 32 A / 3ph 32 A / 3ph 48 A / 3ph Maximale Vorsicherung 80 A gG / GL Maximaler Kurzschluss-strom 10 kA Ladeleistung Mode 3...
  • Seite 10 Anschlussmöglichkeiten Klemmleiste Versorgungsleitung Anschlussklemmen: 5 x 2 x 50 mm² Klemmbereich:  starr 1,5 … 50 mm²  flexibel und Aluminium rund, eindrähtig: 1,5 … 35 mm² Anzugsdrehmoment: 3,2 … 3,7 Nm Kurzschlussstrom: max. 10 kA Relais externe Signalgeber Spulenspannung: 230 V AC, optional 12 V DC / 24 V DC (durch Relaisaustausch) Klemmbereich: ...

  • Seite 11: Installation

     Umgebungsbedingungen gemäß Kapitel 4 „Technische Daten“ einhalten.  Schutz des Ladesystems vor direktem Strahlwasser.  Ausreichend Platz zur Einhaltung der Mindestabstände Abb. 4: Mindestabstände (mm) gemäß Kapitel 5.1.3 „Mindestabstände“. MENNEKES empfiehlt den Schutz des Ladesystems durch bauseitige Randsteine oder Poller.

  • Seite 12: Montage

    5.2 Montage Um eine optimale Festigkeit zu erreichen, wird das als Zubehör erhältliche MENNEKES Fundamentset 5.2.1 Erstellen eines neuen Fundamentes empfohlen. Der Betreiber des Ladesystems ist für die sichere Befestigung  Siehe Kapitel „Zubehör“ auf Seite 33. des Ladesystems gemäß den folgenden Angaben verantwortlich.

  • Seite 13: Verwendung Eines Vorhandenen Fundamentes

    5.2.2 Verwendung eines vorhandenen Fundamentes Zur Montage der Ladesäule auf ein vorhandenes Fundament wird eine als Zubehör erhältliche Bodenplatte benötigt.  Siehe Kapitel „Zubehör“ auf Seite 33. Achtung Korrosionsschäden durch Beschädigung der Pulverbeschichtung Bohren durch die Befestigungslöcher der Bodenplatte beschädigt die Pulverbeschichtung und führt zur Korrosion der Bodenplatte.

  • Seite 14: Auspacken

    Erstellen Sie die Befestigungsbohrungen: 5.2.3 Auspacken 1. Führen Sie die Versorgungs- und ggf. die Steuerleitung durch die Bodenplatte (Zubehör). Achtung 2. Legen Sie die Bodenplatte auf das bestehende Betonfundament. Beschädigung der Ladesäule durch unsachgemäße 3. Richten Sie die Bodenplatte passend aus. Handhabung 4.

  • Seite 15: Öffnen Der Ladesäule

    5.2.4 Öffnen der Ladesäule Gefahr Lebensgefahr durch Stromschlag! Bauteile stehen unter elektrischer Spannung. Die Berührung von stromführenden Teilen führt zu elektrischem Schlag, zu Verbrennungen oder zum Tod. Vor Arbeiten an der elektrischen Anlage folgende Punkte beachten:  Gerät spannungsfrei schalten. ...

  • Seite 16: Ladesäule Auf Dem Fundament Montieren

    5.2.5 Ladesäule auf dem Fundament montieren Abb. 13: Öffnen der Frontplatte Abb. 14: Ladesäule montieren 5. Ziehen Sie den Schwenkhebel nach oben. 6. Drehen Sie den Schwenkhebel entgegen dem Stellen Sie vor der Montage der Ladesäule die folgenden Uhrzeigersinn bis zum Anschlag. Punkte sicher: 7.

  • Seite 17: Elektrischer Anschluss

    5.3 Elektrischer Anschluss 5.3.1 Spannungsversorgung / Netzanschluss Gefahr Gefahr Lebensgefahr durch falschen Anschluss. Lebensgefahr durch Stromschlag! Allstromsensitive FI-Schutzschalter (Typ B) dürfen nicht Bauteile stehen unter elektrischer Spannung. hinter pulsstromsensitiven FI-Schutzschaltern (Typ A) Die Berührung von stromführenden Teilen führt zu montiert werden. elektrischem Schlag, zu Verbrennungen oder zum Tod.
  • Seite 18 Abb. 16: Erdung der Frontplatte Abb. 15: Klemmleiste in der Ladesäule 4. Schließen Sie die Erdungsleitung an die Frontplatte an. 5. Kontrollieren Sie, dass sich in der vorgelagerten 1. Schließen Sie den Fundamenterder nach DIN 18014 an Elektroinstallation keine pulsstromsensitiven den Erdungspunkt in der Ladesäule an.

  • Seite 19: Anschluss Externer Signalgeber

    5.3.2 Anschluss externer Signalgeber Gefahr Lebensgefahr durch Stromschlag! Bauteile stehen unter elektrischer Spannung. Die Berührung von stromführenden Teilen führt zu elektrischem Schlag, zu Verbrennungen oder zum Tod. Vor Arbeiten an der elektrischen Anlage folgende Punkte beachten:  Gerät spannungsfrei schalten. ...

  • Seite 20: Inbetriebnahme

    Funktion der Trennklemme XT: 6 Inbetriebnahme Warnung Gefahr durch fehlerhafte Inbetriebnahme! Es besteht erhöhte Verletzungsgefahr für Personen, die Arbeiten durchführen, für die sie weder qualifiziert noch unterwiesen worden sind.  Die Installation des Gerätes darf nur von Personen vorgenommen werden, die hiermit vertraut und über Gefahren unterrichtet sind sowie die nötige Qualifikation aufweisen.

  • Seite 21: Prüfung Der Ladestation

    Systemprüfung Für eine Systemprüfung wird eine Prüfbox benötigt. Die Prüfbox simuliert die Kommunikation mit dem Fahrzeug. Prüfboxen sind bei MENNEKES erhältlich.  Siehe Kapitel „Zubehör“ auf Seite 33. Führen Sie vor der Freigabe der Ladestation eine Systemprüfung mit einer Prüfbox durch.

  • Seite 22: Bedienung

    7 Bedienung Die Ladepunkte sind mit entsprechenden Aufklebern gemäß den Absicherungen gekennzeichnet. Beim Einstecken eines Ladekabels mit zu geringem Querschnitt erfolgt keine Zuschaltung. Eine Ladung ist somit nur mit dem Die Abdeckungen der Ladesteckdosen sind nicht entsprechenden Ladekabel möglich. mechanisch verriegelt und können durch Drehbewegung des Ladesteckers Typ 2 geöffnet werden.
  • Seite 23 Starten des Ladevorgangs Achtung 1. Stellen Sie sicher, dass das Fahrzeug und das Ladekabel Beschädigung des Schlüsseltasters für eine Mode 3-Ladung geeignet sind. Das Abziehen des Schlüssels in der Position "I" kann zur 2. Verbinden Sie das Ladekabel mit dem Fahrzeug. Beschädigung des Schlosses führen.

  • Seite 24: Instandhaltung

    8 Instandhaltung Ausklappen des Schwenkrahmens Für einige Wartungs- und Instandhaltungsarbeiten ist außerdem das Herausklappen des Schwenkrahmens Gefahr erforderlich. Vorsicht Lebensgefahr durch unsachgemäße Wartung / Instandsetzung. Verletzungsgefahr beim Bewegen des Es besteht Lebensgefahr für Personen, die Arbeiten Schwenkrahmens! durchführen, für die sie weder qualifiziert noch unterwiesen Quetsch- und Scherstellen zwischen Gehäusekante und worden sind.

  • Seite 25: Wartungsplan

    Klappen Sie den Schwenkrahmen aus: 8.1 Wartungsplan 1. Entfernen Sie die Befestigungsschrauben Führen Sie die nachfolgenden Wartungsarbeiten in den Abhängig von der Ausführung der Ladesäule ist der angegebenen Intervallen durch. Schwenkrahmen mit ein oder zwei Schrauben befestigt. Wartungsintervall alle 6 Monate (halbjährlich) 2.
  • Seite 26 Wartungsintervall alle vier Jahre Bauteil / Wartungsarbeit Komponente Führen Sie alle unter „Wartungsintervall alle 6 Monate (halbjährlich)“ auf Seite 25 aufgeführten Wartungsarbeiten Schalt- und Sichtprüfung auf Mängel oder durch. Sicherheits- Beschädigungen. einrichtungen Funktion des FI-Schalters mit der Bauteil / Wartungsarbeit Prüftaste prüfen.

  • Seite 27: Wartungsarbeiten

    8.2 Wartungsarbeiten 8.2.1 Austausch oberer Filter Gefahr Lebensgefahr durch Stromschlag! Bauteile stehen unter elektrischer Spannung. Die Berührung von stromführenden Teilen führt zu elektrischem Schlag, zu Verbrennungen oder zum Tod. Vor Arbeiten an der elektrischen Anlage folgende Punkte beachten:  Gerät spannungsfrei schalten. ...

  • Seite 28: Reparaturarbeiten

    8.3 Reparaturarbeiten Gefahr Lebensgefahr durch Stromschlag! Bauteile stehen unter elektrischer Spannung. Die Berührung von stromführenden Teilen führt zu elektrischem Schlag, zu Verbrennungen oder zum Tod. Vor Arbeiten an der elektrischen Anlage folgende Punkte beachten:  Gerät spannungsfrei schalten.  Gegen Wiedereinschalten sichern. ...

  • Seite 29: Austausch Des Lüfters

    8.3.1 Austausch des Lüfters Gilt nur für die Varianten 11/11 und 11/22! Abb. 28: Lüfter austauschen Tauschen Sie den Lüfter der Lüftereinheit aus: 1. Lösen Sie die Befestigungsmuttern des Lüfters 2. Entfernen Sie den defekten Lüfter 3. Setzen Sie den neuen Lüfter auf die Lüftereinheit.

  • Seite 30: Austausch Der Typ 2-Steckdose

    Führen Sie den Austausch der Frontbaugruppe wie folgt 8.3.2 Austausch der Typ 2-Steckdose durch: 1. Spannungsversorgung des Ladesystems ausschalten und gegen Wiedereinschalten sichern. 2. Den Aktuator der Steckerverriegelung demontieren. 3. Die Befestigungsmuttern des Steckdoseneinsatzes entfernen. 4. Steckdoseneinsatz mit Dichtung von der Frontbaugruppe abziehen.

  • Seite 31: Störungsbehebung

    9 Störungsbehebung 9.2 Systemüberwachung Bei 1-phasigen Ladestationen Das Auslösen des Fehlerstromschutzschalters (FI) oder des 9.1 Notentriegelung des Ladesteckers Leitungsschutzschalters (LS) wird über Hilfsschalter Bei Ausfall der Entriegelungsfunktion kann es passieren, überwacht. dass der Ladestecker durch den Aktuator an der Steckdose mechanisch verriegelt wird.

  • Seite 32: Demontage, Lagerung Und Entsorgung

    10 Demontage, Lagerung 10.2 Lagerung Die Lagerung muss in trockenen Räumen erfolgen. und Entsorgung  Siehe Kapitel „Umgebungsbedingungen“ auf Seite 10. 10.1 Demontage 10.3 Entsorgung Die Entsorgung von Altgeräten muss nach den landesüblichen und regionalen Gesetzen und Richtlinien Gefahr erfolgen. Ökologische Gesichtspunkte müssen beachtet Lebensgefahr durch Stromschlag! werden.

  • Seite 33: Anhang

    11 Anhang Begriff Erklärung Leitungsschutzschalter Mode 3 (IEC 61851) Ladebetriebsart für 11.1 Zubehör Fahrzeuge mit Kommunikations- Bestellnummer Beschreibung schnittstelle an 18514 Bodenplatte Ladesteckdosen Typ 2. 18516 Fundamentset Pulsweitenmodulation 36113 Ladekabel Mode 3, 32 A, 3P+N+PE Übertragungsart der Kommunikations- 90827 Vakuum-Heber informationen 320011 Prüfbox...

  • Seite 34: Index

    11.3 Index Ladesäule Allgemeines..............4 auf Fundament montieren .......... 16 Anhang ................33 öffnen ..............15, 24 Anschlussmöglichkeiten ..........10 Ladestecker Aufbau ................8 Notentriegelung ............31 Aufbau der Installationsanleitung ........4 Ladevorgang Auspacken ..............14 beenden ..............23 Austausch der Typ 2-Steckdose ........30 Spannungsausfall ............
  • Seite 35 Schwenkrahmen ausklappen .......... 24 Umgebungsbedingungen ..........10 Sicherheit ................. 5 Sicherheitshinweise ............5 Wartungsarbeiten ............27 Spannungsversorgung ............ 17 Wartungsplan ..............25 Standortwahl ..............11 Störungsbehebung ..........21, 23, 31 Systemprüfung ............... 21 Zubehör ............12, 13, 21, 33 Systemüberwachung ............31 Technische Daten ............
  • Seite 36 MENNEKES Elektrotechnik GmbH & Co. KG Spezialfabrik für Steckvorrichtungen Aloys-Mennekes-Str. 1 D-57399 Kirchhundem Tel. 0 27 23 / 41-1 0 27 236 / 41-2 14 info@MENNEKES.de www.MENNEKES.de Alle Informationen zu Einsatzbereichen, Produktlösungen, Grundlagenwissen, Schulungsangeboten sowie den Gesprächsleitfaden finden Sie auch online in unserem Info-Portal.
