6

Mise en service

6.1

Mise en marche du produit

Les activités dans ce chapitre sont stricte-
ment réservées aux électriciens spécialisés.
Configuration requise :
ü Le produit est correctement installé.
ü Le produit n'est pas endommagé.
ü Les dispositifs de protection requis sont inté-
grés conformément aux prescriptions nationales
en vigueur à l'installation électrique en amont.
1 « 5.2.2 Dispositifs de protection » [} 17]
ü Lors de la première mise en service, le produit a
été contrôlé conformément à la norme
CEI 60364-6 ainsi qu'aux prescriptions natio-
nales en vigueur (par ex. DIN VDE 0100-600 en
Allemagne).
1 « 6.12 Contrôle du produit » [} 42]
u Enclencher l'alimentation électrique et procéder
à un contrôle.
6.2 Contrôle de l'alimentation électrique
Les activités dans ce chapitre sont stricte-
ment réservées aux électriciens spécialisés.
Possibilités :
n Contrôler l'alimentation électrique à l'aide d'ins-
truments de mesure appropriés.
n Le compteur d'énergie surveille les trois
phases (L1, L2, L3) et le conducteur neutre (N)
de l'alimentation électrique en ce qui concerne
le bon ordre des phases, un déphasage, une
surtension ou une sous-tension. Lecture des va-
leurs de tension mesurées sur l'interface web
(« Dashboard »).
Exemple de raccordement incorrect à l'alimentation
électrique :
n Le produit est raccordé dans le champ magné-
tique rotatif vers la gauche. Un champ magné-
tique rotatif vers la droite est requis.
Le message de panne respectif s'affiche sur l'inter-
face web.
1 « 9.1 Messages de panne » [} 54]
6.3

Raccords sur l'ECU

Les deux points de charge à l'intérieur du
produit sont préconfigurés pour une
connexion maître / esclave (pour OCPP).
L'ECU sur le côté droit (ECU esclave ; AF2)
permet de configurer les deux points de
charge.
1
2

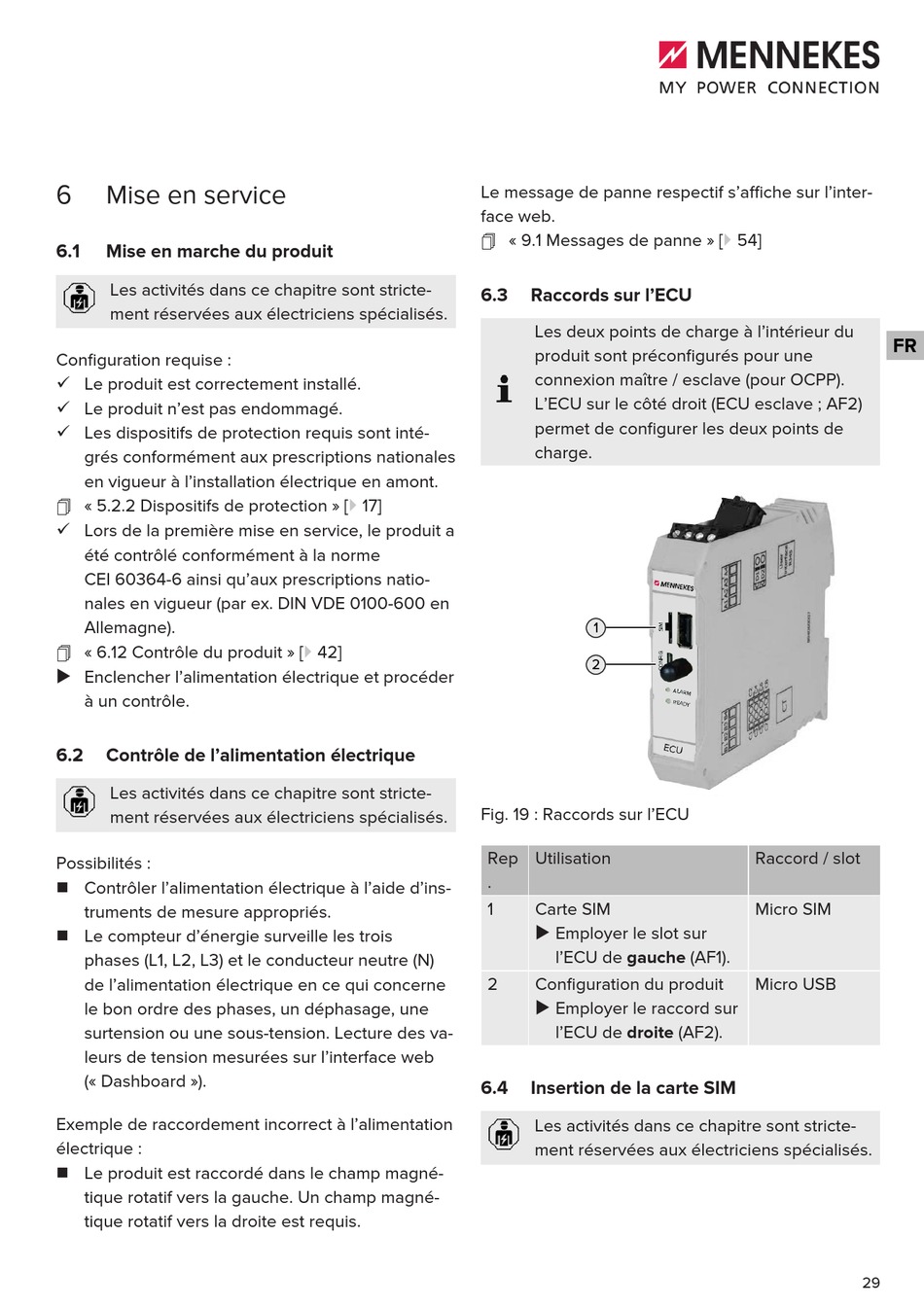

Fig. 19 : Raccords sur l'ECU
Rep Utilisation
.
1 Carte SIM
u Employer le slot sur
l'ECU de gauche (AF1).
2 Configuration du produit
u Employer le raccord sur
l'ECU de droite (AF2).
6.4

Insertion de la carte SIM

Les activités dans ce chapitre sont stricte-
ment réservées aux électriciens spécialisés.
FR
Raccord / slot
Micro SIM
Micro USB
29
