1 3 5 7

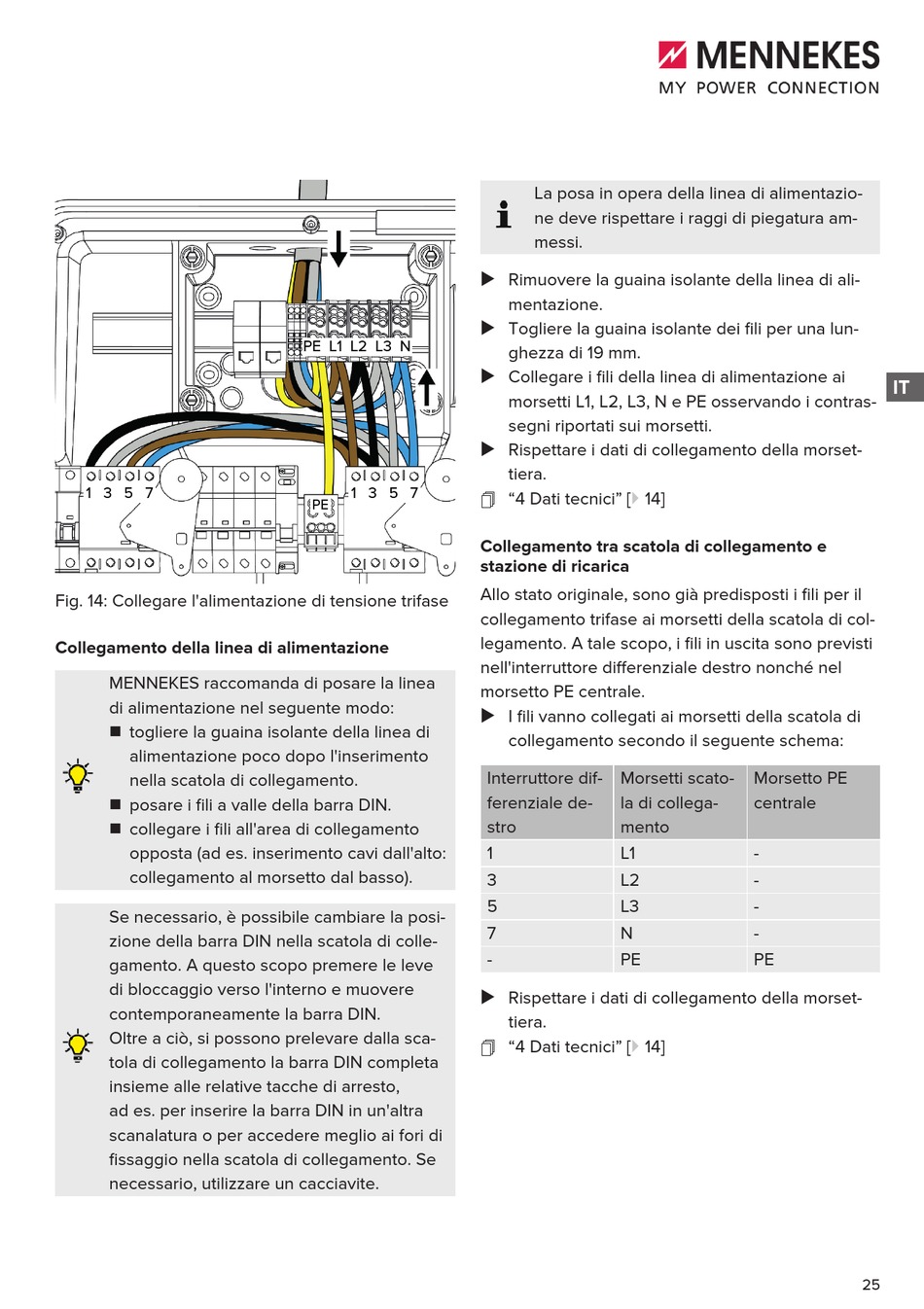

Fig. 14: Collegare l'alimentazione di tensione trifase
Collegamento della linea di alimentazione
MENNEKES raccomanda di posare la linea
di alimentazione nel seguente modo:
n togliere la guaina isolante della linea di
alimentazione poco dopo l'inserimento
nella scatola di collegamento.
n posare i fili a valle della barra DIN.
n collegare i fili all'area di collegamento
opposta (ad es. inserimento cavi dall'alto:
collegamento al morsetto dal basso).
Se necessario, è possibile cambiare la posi-
zione della barra DIN nella scatola di colle-
gamento. A questo scopo premere le leve
di bloccaggio verso l'interno e muovere
contemporaneamente la barra DIN.
Oltre a ciò, si possono prelevare dalla sca-
tola di collegamento la barra DIN completa
insieme alle relative tacche di arresto,
ad es. per inserire la barra DIN in un'altra
scanalatura o per accedere meglio ai fori di
fissaggio nella scatola di collegamento. Se
necessario, utilizzare un cacciavite.
PE L1 L2 L3 N
1 3 5 7
PE
La posa in opera della linea di alimentazio-
ne deve rispettare i raggi di piegatura am-
messi.
u Rimuovere la guaina isolante della linea di ali-
mentazione.
u Togliere la guaina isolante dei fili per una lun-
ghezza di 19 mm.
u Collegare i fili della linea di alimentazione ai
morsetti L1, L2, L3, N e PE osservando i contras-
segni riportati sui morsetti.
u Rispettare i dati di collegamento della morset-
tiera.
1 "4 Dati tecnici" [} 14]
Collegamento tra scatola di collegamento e
stazione di ricarica
Allo stato originale, sono già predisposti i fili per il
collegamento trifase ai morsetti della scatola di col-
legamento. A tale scopo, i fili in uscita sono previsti
nell'interruttore differenziale destro nonché nel
morsetto PE centrale.
u I fili vanno collegati ai morsetti della scatola di
collegamento secondo il seguente schema:
Interruttore dif-
Morsetti scato-
ferenziale de-
la di collega-
stro
mento
1
L1
3
L2
5
L3
7
N
-
PE
u Rispettare i dati di collegamento della morset-
tiera.
1 "4 Dati tecnici" [} 14]
IT
Morsetto PE
centrale
-
-
-
-
PE
25
