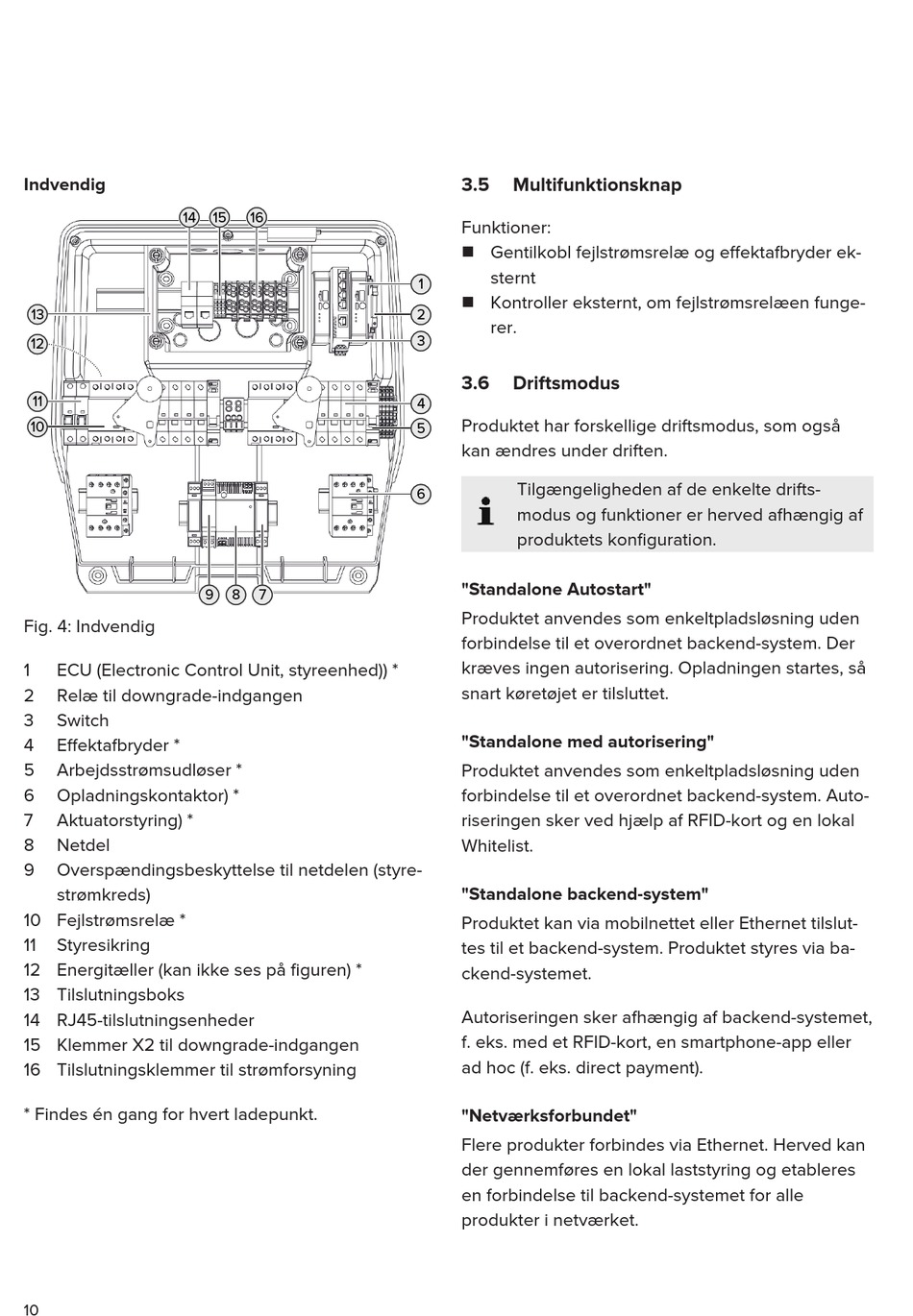

Indvendig
14
13
12
11
10
Fig. 4: Indvendig
1
ECU (Electronic Control Unit, styreenhed)) *
2
Relæ til downgrade-indgangen
3
Switch
4
Effektafbryder *
5
Arbejdsstrømsudløser *
6
Opladningskontaktor) *
7
Aktuatorstyring) *
8
Netdel
9
Overspændingsbeskyttelse til netdelen (styre-
strømkreds)
10 Fejlstrømsrelæ *
11
Styresikring
12 Energitæller (kan ikke ses på figuren) *
13 Tilslutningsboks
14 RJ45-tilslutningsenheder
15 Klemmer X2 til downgrade-indgangen
16 Tilslutningsklemmer til strømforsyning
* Findes én gang for hvert ladepunkt.
10
15
16
9
8
7
3.5
Multifunktionsknap
Funktioner:
n Gentilkobl fejlstrømsrelæ og effektafbryder ek-
sternt
1
n Kontroller eksternt, om fejlstrømsrelæen funge-
2
rer.
3
3.6
Driftsmodus
4
Produktet har forskellige driftsmodus, som også
5
kan ændres under driften.
Tilgængeligheden af de enkelte drifts-
6
modus og funktioner er herved afhængig af
produktets konfiguration.
"Standalone Autostart"
Produktet anvendes som enkeltpladsløsning uden
forbindelse til et overordnet backend-system. Der
kræves ingen autorisering. Opladningen startes, så
snart køretøjet er tilsluttet.
"Standalone med autorisering"
Produktet anvendes som enkeltpladsløsning uden
forbindelse til et overordnet backend-system. Auto-
riseringen sker ved hjælp af RFID-kort og en lokal
Whitelist.
"Standalone backend-system"
Produktet kan via mobilnettet eller Ethernet tilslut-
tes til et backend-system. Produktet styres via ba-
ckend-systemet.
Autoriseringen sker afhængig af backend-systemet,
f. eks. med et RFID-kort, en smartphone-app eller
ad hoc (f. eks. direct payment).
"Netværksforbundet"
Flere produkter forbindes via Ethernet. Herved kan
der gennemføres en lokal laststyring og etableres
en forbindelse til backend-systemet for alle
produkter i netværket.
