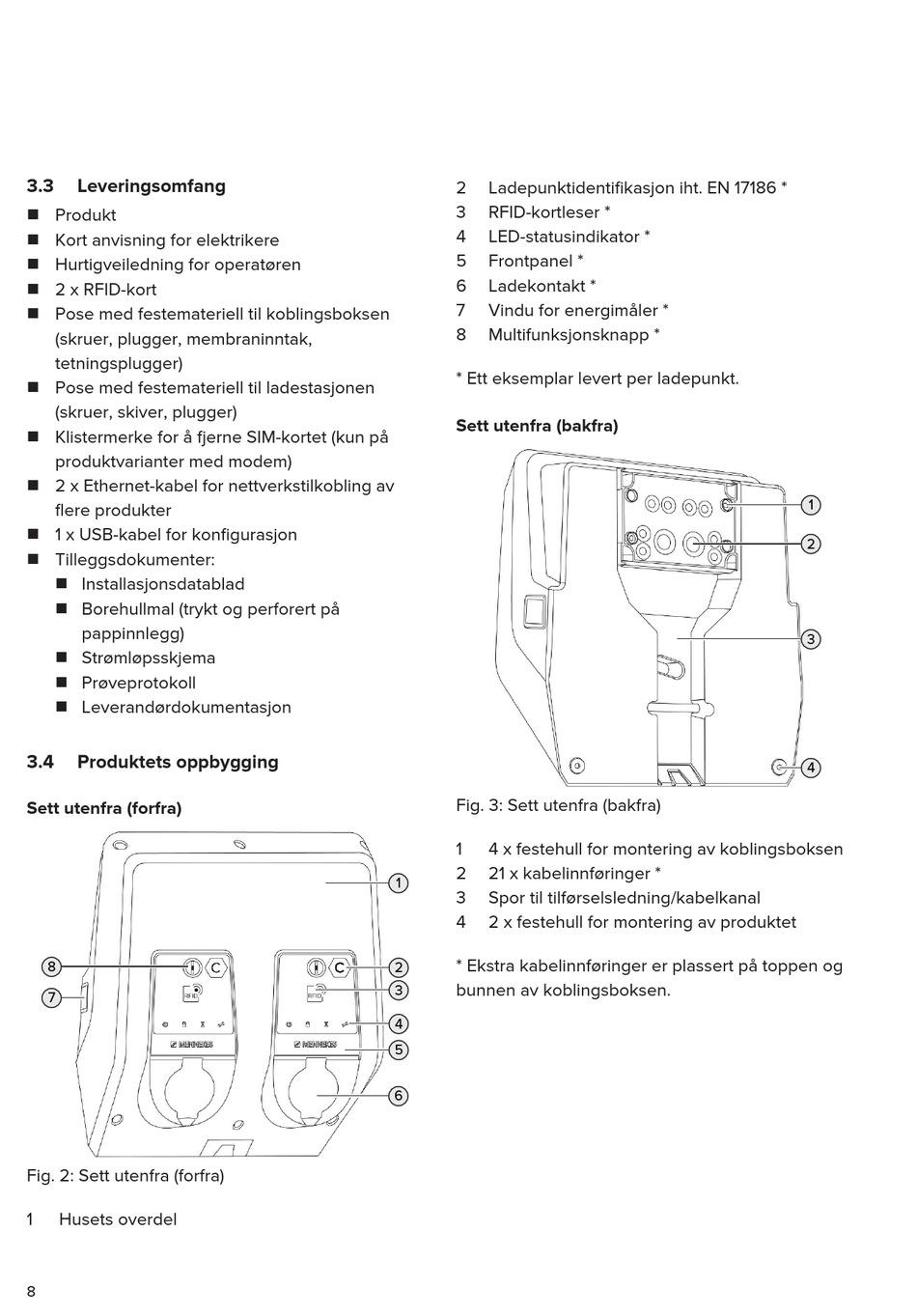

3.3

Leveringsomfang

n Produkt
n Kort anvisning for elektrikere
n Hurtigveiledning for operatøren
n 2 x RFID-kort
n Pose med festemateriell til koblingsboksen
(skruer, plugger, membraninntak,
tetningsplugger)
n Pose med festemateriell til ladestasjonen
(skruer, skiver, plugger)
n Klistermerke for å fjerne SIM-kortet (kun på
produktvarianter med modem)
n 2 x Ethernet-kabel for nettverkstilkobling av
flere produkter
n 1 x USB-kabel for konfigurasjon
n Tilleggsdokumenter:
n Installasjonsdatablad
n Borehullmal (trykt og perforert på
pappinnlegg)
n Strømløpsskjema
n Prøveprotokoll
n Leverandørdokumentasjon
3.4

Produktets oppbygging

Sett utenfra (forfra)
8
7
Fig. 2: Sett utenfra (forfra)
1 Husets overdel
8
2 Ladepunktidentifikasjon iht. EN 17186 *
3 RFID-kortleser *
4 LED-statusindikator *
5 Frontpanel *
6 Ladekontakt *
7 Vindu for energimåler *
8 Multifunksjonsknapp *
* Ett eksemplar levert per ladepunkt.
Sett utenfra (bakfra)
Fig. 3: Sett utenfra (bakfra)
1 4 x festehull for montering av koblingsboksen
2 21 x kabelinnføringer *
1
3 Spor til tilførselsledning/kabelkanal
4 2 x festehull for montering av produktet
* Ekstra kabelinnføringer er plassert på toppen og
2
bunnen av koblingsboksen.
3
4
5
6
1
2
3
4
