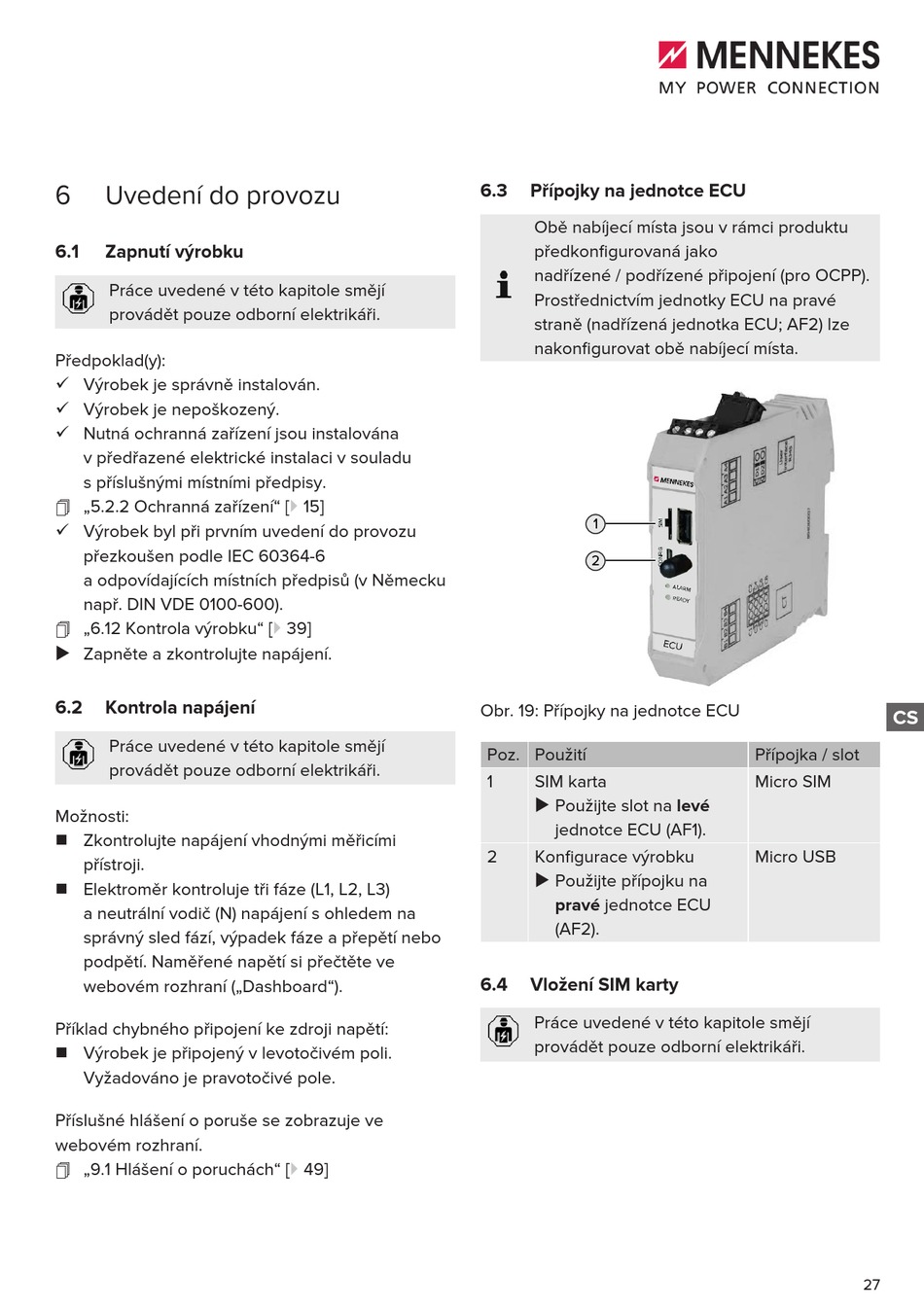

6
Uvedení do provozu
6.1
Zapnutí výrobku
Práce uvedené v této kapitole smějí
provádět pouze odborní elektrikáři.
Předpoklad(y):
ü Výrobek je správně instalován.
ü Výrobek je nepoškozený.
ü Nutná ochranná zařízení jsou instalována
v předřazené elektrické instalaci v souladu
s příslušnými místními předpisy.
1 „5.2.2 Ochranná zařízení" [} 15]
ü Výrobek byl při prvním uvedení do provozu
přezkoušen podle IEC 60364-6
a odpovídajících místních předpisů (v Německu
např. DIN VDE 0100-600).
1 „6.12 Kontrola výrobku" [} 39]
u Zapněte a zkontrolujte napájení.
6.2
Kontrola napájení
Práce uvedené v této kapitole smějí
provádět pouze odborní elektrikáři.
Možnosti:
n Zkontrolujte napájení vhodnými měřicími
přístroji.
n Elektroměr kontroluje tři fáze (L1, L2, L3)
a neutrální vodič (N) napájení s ohledem na
správný sled fází, výpadek fáze a přepětí nebo
podpětí. Naměřené napětí si přečtěte ve
webovém rozhraní („Dashboard").
Příklad chybného připojení ke zdroji napětí:
n Výrobek je připojený v levotočivém poli.
Vyžadováno je pravotočivé pole.
Příslušné hlášení o poruše se zobrazuje ve
webovém rozhraní.
1 „9.1 Hlášení o poruchách" [} 49]
6.3
Přípojky na jednotce ECU
Obě nabíjecí místa jsou v rámci produktu
předkonfigurovaná jako
nadřízené / podřízené připojení (pro OCPP).
Prostřednictvím jednotky ECU na pravé
straně (nadřízená jednotka ECU; AF2) lze
nakonfigurovat obě nabíjecí místa.
1
2
Obr. 19: Přípojky na jednotce ECU
Poz. Použití
1
SIM karta
u Použijte slot na levé
jednotce ECU (AF1).
2
Konfigurace výrobku
u Použijte přípojku na
pravé jednotce ECU
(AF2).
6.4
Vložení SIM karty
Práce uvedené v této kapitole smějí
provádět pouze odborní elektrikáři.
CS
Přípojka / slot
Micro SIM
Micro USB
27
