X2
PE

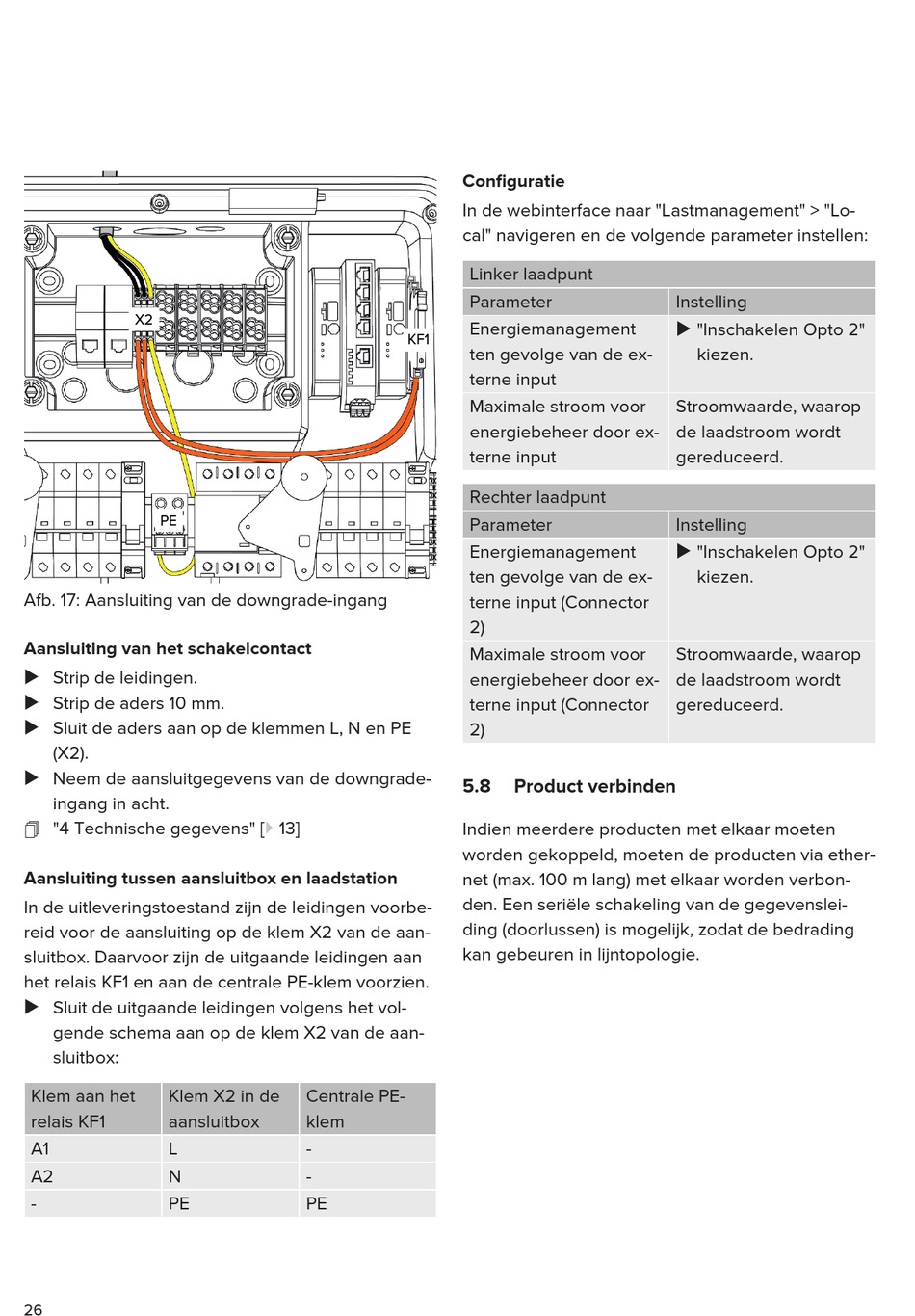

Afb. 17: Aansluiting van de downgrade-ingang
Aansluiting van het schakelcontact
u Strip de leidingen.
u Strip de aders 10 mm.
u Sluit de aders aan op de klemmen L, N en PE
(X2).
u Neem de aansluitgegevens van de downgrade-
ingang in acht.
1 "4 Technische gegevens" [} 13]
Aansluiting tussen aansluitbox en laadstation
In de uitleveringstoestand zijn de leidingen voorbe-
reid voor de aansluiting op de klem X2 van de aan-
sluitbox. Daarvoor zijn de uitgaande leidingen aan
het relais KF1 en aan de centrale PE-klem voorzien.
u Sluit de uitgaande leidingen volgens het vol-
gende schema aan op de klem X2 van de aan-
sluitbox:
Klem aan het Klem X2 in de
relais KF1 aansluitbox
A1 L
A2 N
- PE
26
Configuratie
In de webinterface naar "Lastmanagement" > "Lo-
cal" navigeren en de volgende parameter instellen:
Linker laadpunt
Parameter
Energiemanagement
KF1
ten gevolge van de ex-
terne input
Maximale stroom voor
energiebeheer door ex-
terne input
Rechter laadpunt
Parameter
Energiemanagement
ten gevolge van de ex-
terne input (Connector
2)
Maximale stroom voor
energiebeheer door ex-
terne input (Connector
2)
5.8
Indien meerdere producten met elkaar moeten
worden gekoppeld, moeten de producten via ether-
net (max. 100 m lang) met elkaar worden verbon-
den. Een seriële schakeling van de gegevenslei-
ding (doorlussen) is mogelijk, zodat de bedrading
kan gebeuren in lijntopologie.
Centrale PE-
klem
-
-
PE
Instelling
u "Inschakelen Opto 2"
Stroomwaarde, waarop
de laadstroom wordt
gereduceerd.
Instelling
u "Inschakelen Opto 2"
Stroomwaarde, waarop
de laadstroom wordt
gereduceerd.

Product verbinden

kiezen.
kiezen.
