X2
L
230 V
N
0 V
PE PE

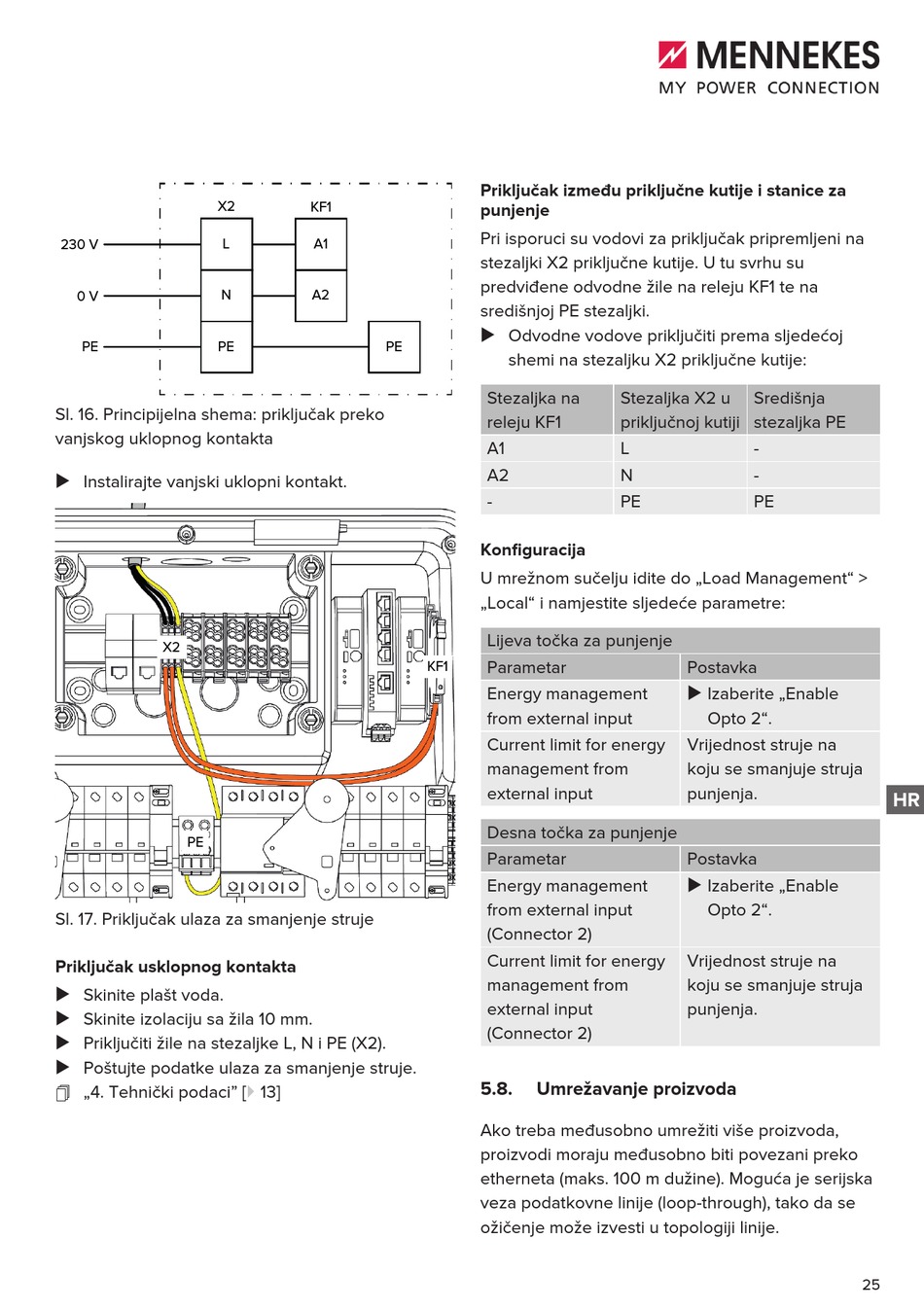

Sl. 16. Principijelna shema: priključak preko
vanjskog uklopnog kontakta
u Instalirajte vanjski uklopni kontakt.
X2
PE
Sl. 17. Priključak ulaza za smanjenje struje
Priključak usklopnog kontakta
u Skinite plašt voda.
u Skinite izolaciju sa žila 10 mm.
u Priključiti žile na stezaljke L, N i PE (X2).
u Poštujte podatke ulaza za smanjenje struje.
1 „4. Tehnički podaci" [} 13]
Priključak između priključne kutije i stanice za
KF1
punjenje
Pri isporuci su vodovi za priključak pripremljeni na
A1
stezaljki X2 priključne kutije. U tu svrhu su
predviđene odvodne žile na releju KF1 te na
A2
središnjoj PE stezaljki.
u Odvodne vodove priključiti prema sljedećoj
PE
Konfiguracija
U mrežnom sučelju idite do „Load Management" >
„Local" i namjestite sljedeće parametre:
KF1
5.8.
Ako treba međusobno umrežiti više proizvoda,
proizvodi moraju međusobno biti povezani preko
etherneta (maks. 100 m dužine). Moguća je serijska
veza podatkovne linije (loop-through), tako da se
ožičenje može izvesti u topologiji linije.
shemi na stezaljku X2 priključne kutije:
Stezaljka na Stezaljka X2 u
releju KF1 priključnoj kutiji
A1 L
A2 N
- PE
Lijeva točka za punjenje
Parametar
Energy management
from external input
Current limit for energy
management from
external input
Desna točka za punjenje
Parametar
Energy management
from external input
(Connector 2)
Current limit for energy
management from
external input
(Connector 2)
Umrežavanje proizvoda
Središnja
stezaljka PE
-
-
PE
Postavka
u Izaberite „Enable
Opto 2".
Vrijednost struje na
koju se smanjuje struja
punjenja.
Postavka
u Izaberite „Enable
Opto 2".
Vrijednost struje na
koju se smanjuje struja
punjenja.
HR
25
