Hvis der under bestemte omstændigheder eller på
visse tidspunkter ikke står den maks. strøm til rådig-
hed på strømtilslutningen, kan ladestrømmen redu-
ceres via downgrade-indgangen. Downgrade-ind-
gangen kan f.eks. styres via følgende kriterier eller
styresystemer:
n Strømtarif
n Klokkeslæt
n Belastningsfordelingsstyring
n Manuel styring
n Ekstern laststyring
For at reducere ladestrømmen på begge ladepunk-
ter kræves et eksternt 230 V-styresignal. Styresig-
nalet kan f.eks. frembringes af en ekstern frigi-
velsesrelæ eller en ekstern timer. Så snart styresig-
nalet ligger med 230 V på downgrade-indgangen,
reduceres ladestrømmen iht. den gennemførte kon-
figuration på weboverfladen.
Ved aktivering af downgrade-indgangen re-
duceres ladestrømmen på begge ladepunk-
ter samtidig. Den strømværdi, som lade-
strømmen reduceres til, indstilles individuelt
for hver ladepunkt.
Desuden er det muligt, at ladestrømmen reduceres
for laststyringen af hele ladepunktgruppen. En om-
fattende beskrivelse finder du på vores hjemmesi-
de i download-området for det valgte produkt.
1 Vær opmærksom på strømskemaet.
OBS
Materielle skader ved usagkyndig installation
En usagkyndig installation kan føre til beskadigelser
eller funktionsfejl på produktet. Vær ved installation
opmærksom på følgende krav:
u Styresignalets spænding må maks. være 230 V.
u Læg kablerne således, at støjpåvirkninger und-
gås.
u Sørg for sikker adskillelse af den højeste fore-
kommende spænding i forhold til den øvrige in-
stallation.
24
X2
230 V
0 V
PE
PE

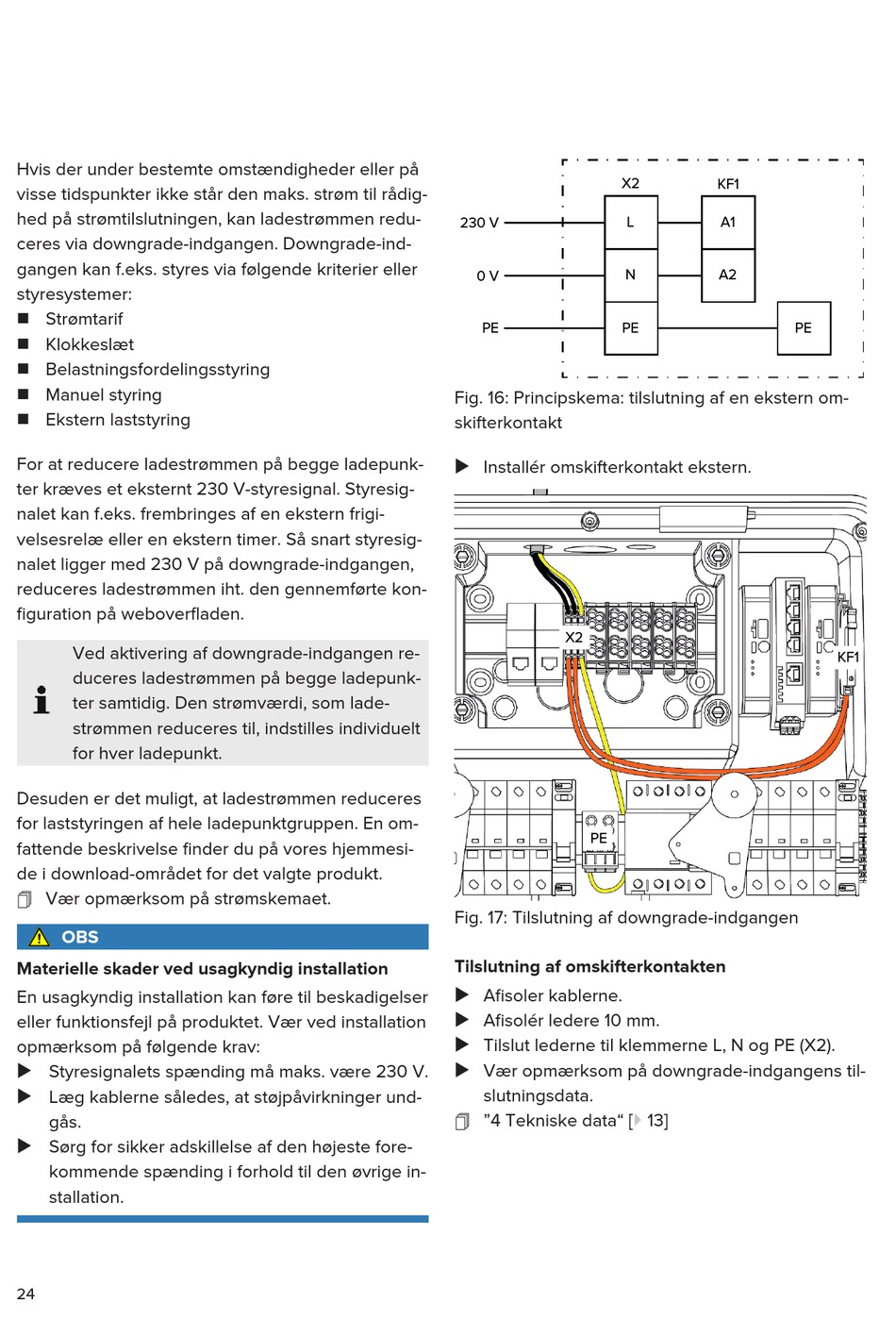

Fig. 16: Principskema: tilslutning af en ekstern om-
skifterkontakt
u Installér omskifterkontakt ekstern.
X2
PE
Fig. 17: Tilslutning af downgrade-indgangen
Tilslutning af omskifterkontakten
u Afisoler kablerne.
u Afisolér ledere 10 mm.
u Tilslut lederne til klemmerne L, N og PE (X2).
u Vær opmærksom på downgrade-indgangens til-
slutningsdata.
1 "4 Tekniske data" [} 13]
KF1
L
A1
N
A2
PE
KF1
