Es können alle Ladestationen mit einer ECU
miteinander vernetzt werden. Da das
Durchschleifen der Datenleitung nur bei
AMTRON® Professional TC(X) möglich ist,
ergeben sich folgende Anforderungen an
das Netzwerk:
n Es dürfen max. 100 Ladepunkte
insgesamt miteinander vernetzt werden.
n Es dürfen max. 50 Ladepunkte bzw. 25
AMTRON® Professional TC(X) in Linie
miteinander vernetzt werden.
n Darauf achten, dass sich keine weiteren
Netzwerkteilnehmer in der Linie
befinden.

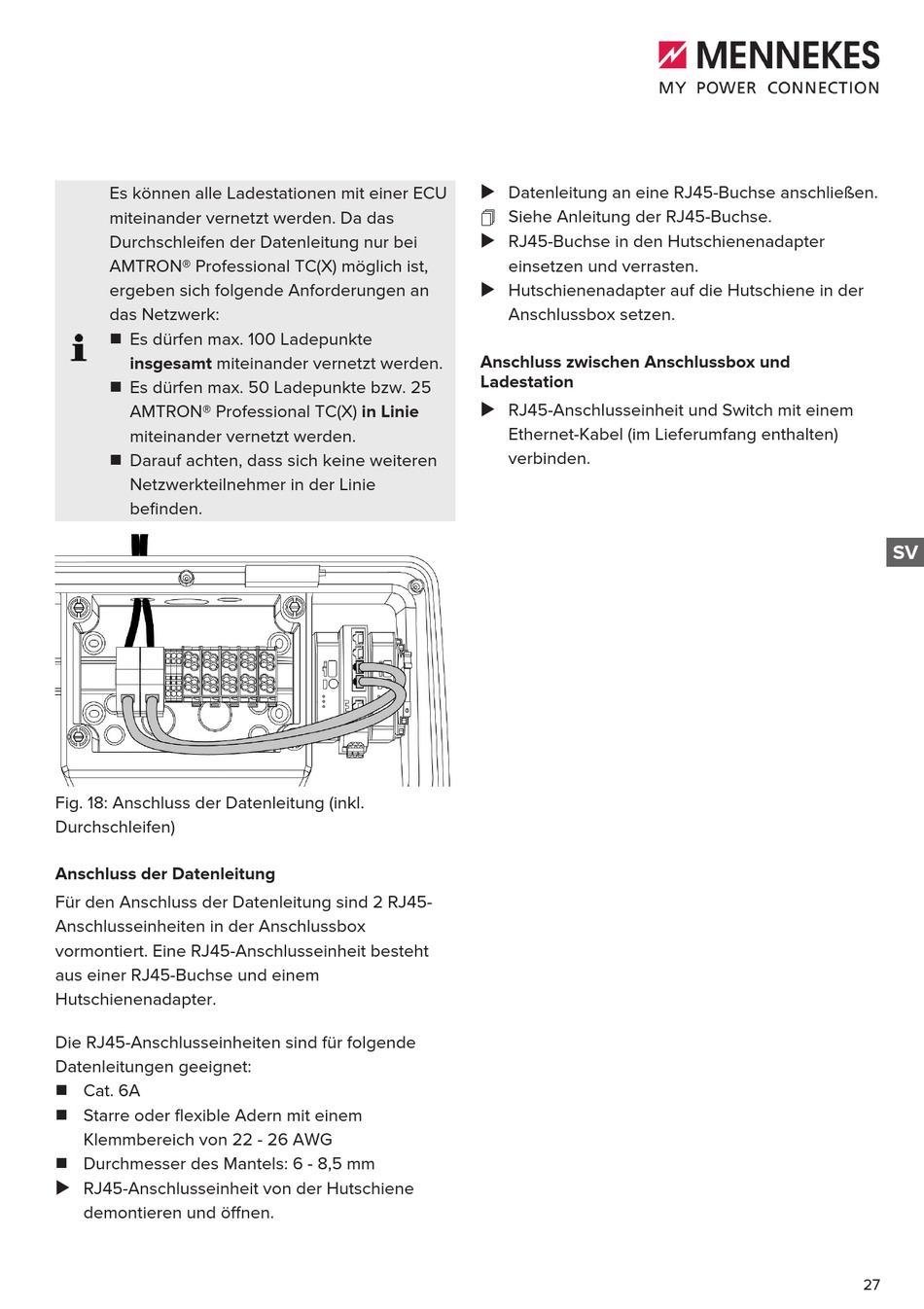

Fig. 18: Anschluss der Datenleitung (inkl.
Durchschleifen)
Anschluss der Datenleitung
Für den Anschluss der Datenleitung sind 2 RJ45-
Anschlusseinheiten in der Anschlussbox
vormontiert. Eine RJ45-Anschlusseinheit besteht
aus einer RJ45-Buchse und einem
Hutschienenadapter.
Die RJ45-Anschlusseinheiten sind für folgende
Datenleitungen geeignet:
n Cat. 6A
n Starre oder flexible Adern mit einem
Klemmbereich von 22 - 26 AWG
n Durchmesser des Mantels: 6 - 8,5 mm
u RJ45-Anschlusseinheit von der Hutschiene
demontieren und öffnen.
u Datenleitung an eine RJ45-Buchse anschließen.
1 Siehe Anleitung der RJ45-Buchse.
u RJ45-Buchse in den Hutschienenadapter
einsetzen und verrasten.
u Hutschienenadapter auf die Hutschiene in der
Anschlussbox setzen.
Anschluss zwischen Anschlussbox und
Ladestation
u RJ45-Anschlusseinheit und Switch mit einem
Ethernet-Kabel (im Lieferumfang enthalten)
verbinden.
