u Afisolér ledere 19 mm.
u Tilslut forsyningskablets ledere iht. klemmepå-
skriften til klemmerne L1, N og PE.
u Vær opmærksom på klemskinnens tilslutnings-
data.
1 "4 Tekniske data" [} 13]
Tilslutning mellem tilslutningsboks og ladestation
I udleveringstilstand er lederne forberedt til trefaset
tilslutning på tilslutningsboksens tilslutningsklem-
mer. Hertil anvendes de udgående ledere på højre
fejlstrømsrelæ og på den centrale PE-klemme.
u Lederne skal tilsluttes efter følgende skema på
tilslutningsboksens klemmer:
Højre fejl-
Klemmer tilslut-
strømsrelæ
ningsboks
5
L1
7
N
-
PE
u Vær opmærksom på klemskinnens tilslutnings-
data.
1 "4 Tekniske data" [} 13]
Weboverflade
u Naviger på weboverfladen til menupunktet "In-
stallation"> "General Installation".
1 "6 Ibrugtagning" [} 27]
u Indstil følgende parametre på weboverfladen:
Enfaset drift / venstre ladepunkt
Parameter
Phases connected to
the ChargePoint
Phase rotation of the
ChargePoint
Enfaset drift / højre ladepunkt
Parameter
Phases connected to
the ChargePoint (Con-
nector 2)
22
Central PE-
klemme
-
-
PE
Indstilling weboverflade
Single-phase system
RST (L1/L2/L3, Standard
Reference Phasing)
Indstilling weboverflade
Single-phase system
Enfaset drift / højre ladepunkt
Parameter
Phase rotation of the
ChargePoint (Connector
2)
5.6.3 Trefaset tilslutning af strømforsyningen
Arbejdsopgaverne i dette kapitel må kun
gennemføres af en el-installatør.
Seriel kobling af flere produkter er muligt
(videreførelse af forsyningskablet) med
maks. tværsnit på 16 mm².
1 3 5 7

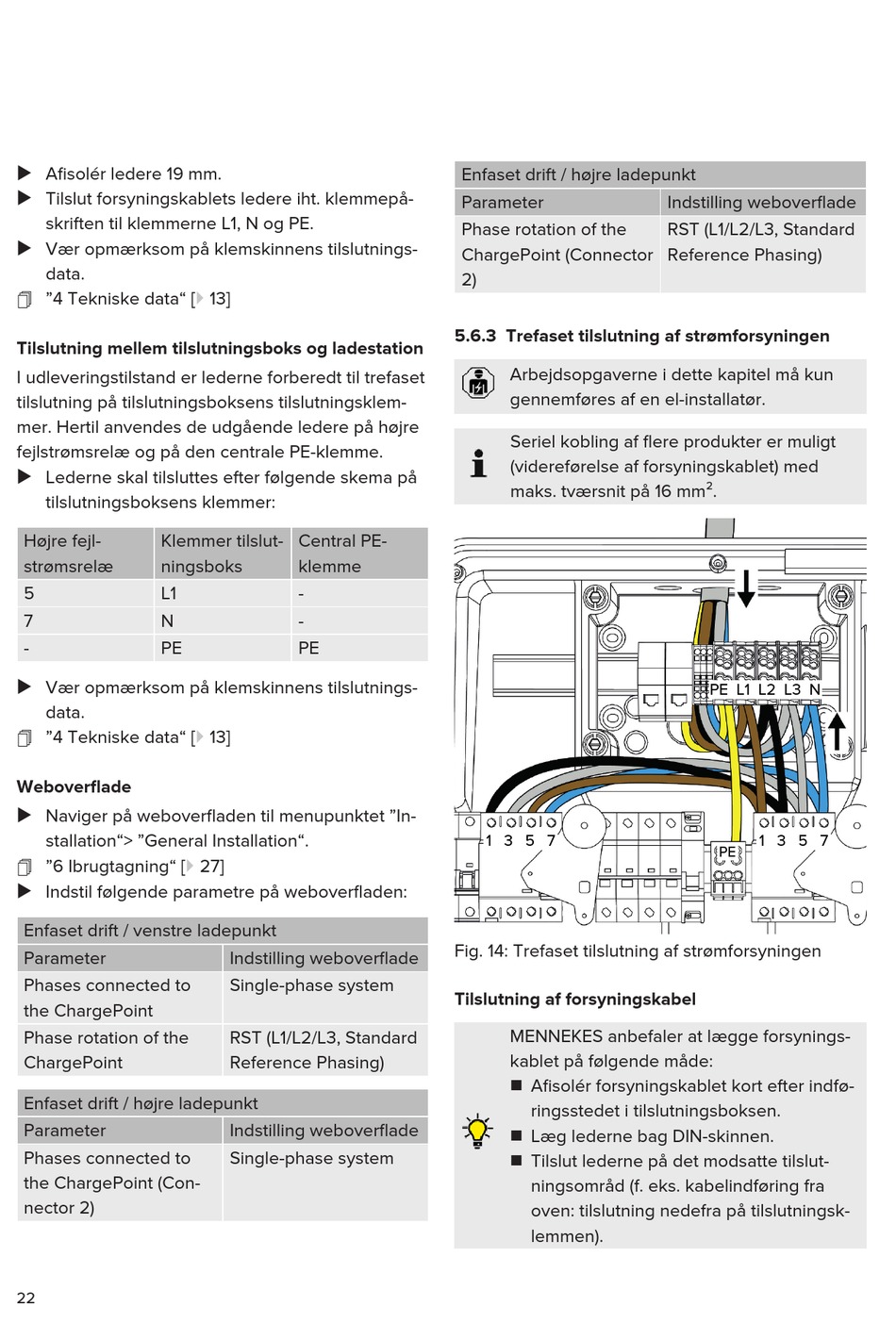

Fig. 14: Trefaset tilslutning af strømforsyningen
Tilslutning af forsyningskabel
MENNEKES anbefaler at lægge forsynings-
kablet på følgende måde:
n Afisolér forsyningskablet kort efter indfø-
ringsstedet i tilslutningsboksen.
n Læg lederne bag DIN-skinnen.
n Tilslut lederne på det modsatte tilslut-
ningsområd (f. eks. kabelindføring fra
oven: tilslutning nedefra på tilslutningsk-
lemmen).
Indstilling weboverflade
RST (L1/L2/L3, Standard
Reference Phasing)
PE L1 L2 L3 N
1 3 5 7
PE
