6

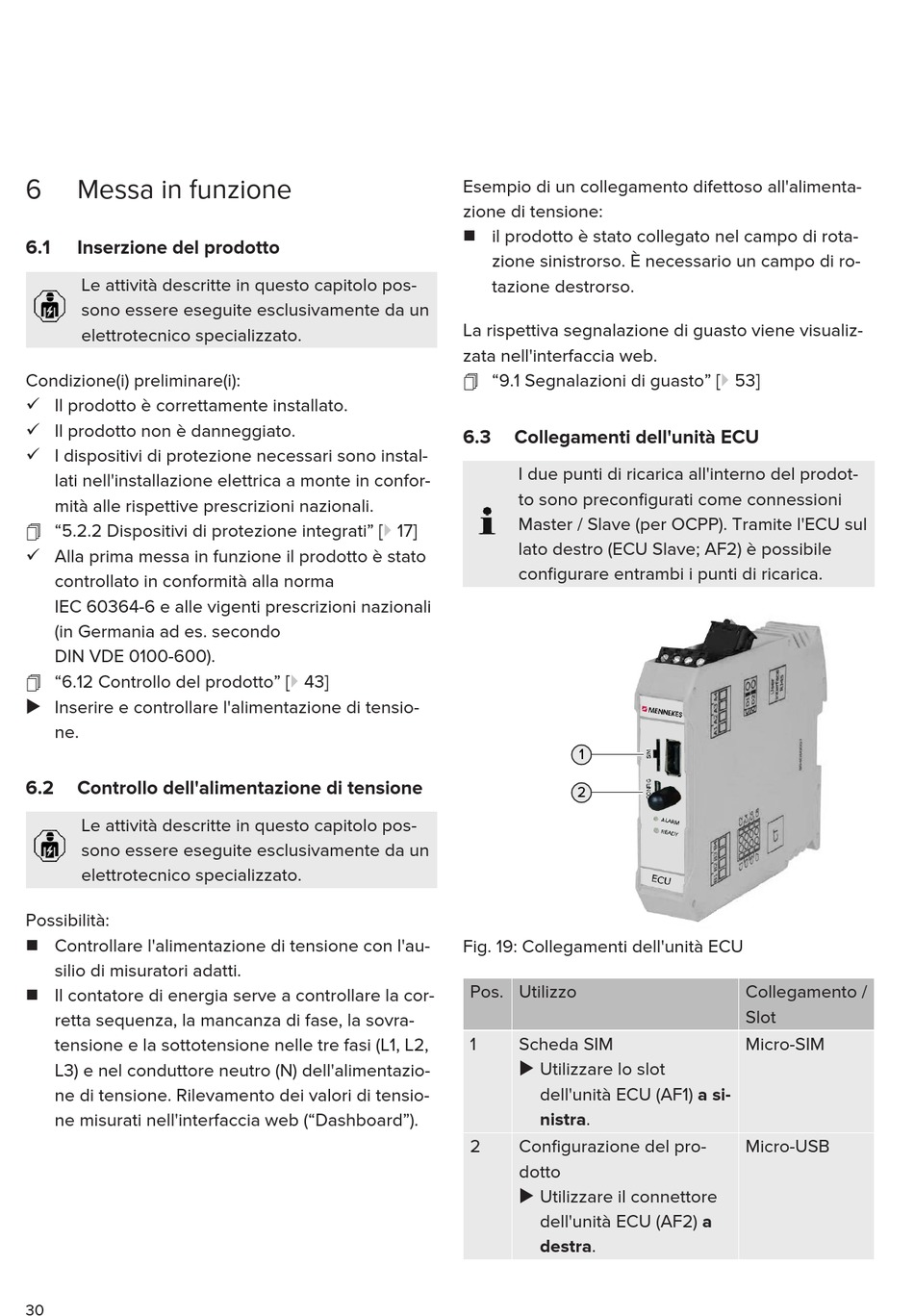

Messa in funzione

6.1 Inserzione del prodotto
Le attività descritte in questo capitolo pos-
sono essere eseguite esclusivamente da un
elettrotecnico specializzato.
Condizione(i) preliminare(i):
ü Il prodotto è correttamente installato.
ü Il prodotto non è danneggiato.
ü I dispositivi di protezione necessari sono instal-
lati nell'installazione elettrica a monte in confor-
mità alle rispettive prescrizioni nazionali.
1 "5.2.2 Dispositivi di protezione integrati" [} 17]
ü Alla prima messa in funzione il prodotto è stato
controllato in conformità alla norma
IEC 60364-6 e alle vigenti prescrizioni nazionali
(in Germania ad es. secondo
DIN VDE 0100-600).
1 "6.12 Controllo del prodotto" [} 43]
u Inserire e controllare l'alimentazione di tensio-
ne.
6.2 Controllo dell'alimentazione di tensione
Le attività descritte in questo capitolo pos-
sono essere eseguite esclusivamente da un
elettrotecnico specializzato.
Possibilità:
n Controllare l'alimentazione di tensione con l'au-
silio di misuratori adatti.
n Il contatore di energia serve a controllare la cor-
retta sequenza, la mancanza di fase, la sovra-
tensione e la sottotensione nelle tre fasi (L1, L2,
L3) e nel conduttore neutro (N) dell'alimentazio-
ne di tensione. Rilevamento dei valori di tensio-
ne misurati nell'interfaccia web ("Dashboard").
30
Esempio di un collegamento difettoso all'alimenta-
zione di tensione:
n il prodotto è stato collegato nel campo di rota-
zione sinistrorso. È necessario un campo di ro-
tazione destrorso.
La rispettiva segnalazione di guasto viene visualiz-
zata nell'interfaccia web.
1 "9.1 Segnalazioni di guasto" [} 53]
6.3 Collegamenti dell'unità ECU
I due punti di ricarica all'interno del prodot-
to sono preconfigurati come connessioni
Master / Slave (per OCPP). Tramite l'ECU sul
lato destro (ECU Slave; AF2) è possibile
configurare entrambi i punti di ricarica.
1
2
Fig. 19: Collegamenti dell'unità ECU
Pos. Utilizzo
1 Scheda SIM
u Utilizzare lo slot
dell'unità ECU (AF1) a si-
nistra.
2 Configurazione del pro-
dotto
u Utilizzare il connettore
dell'unità ECU (AF2) a
destra.
Collegamento /
Slot
Micro-SIM
Micro-USB
