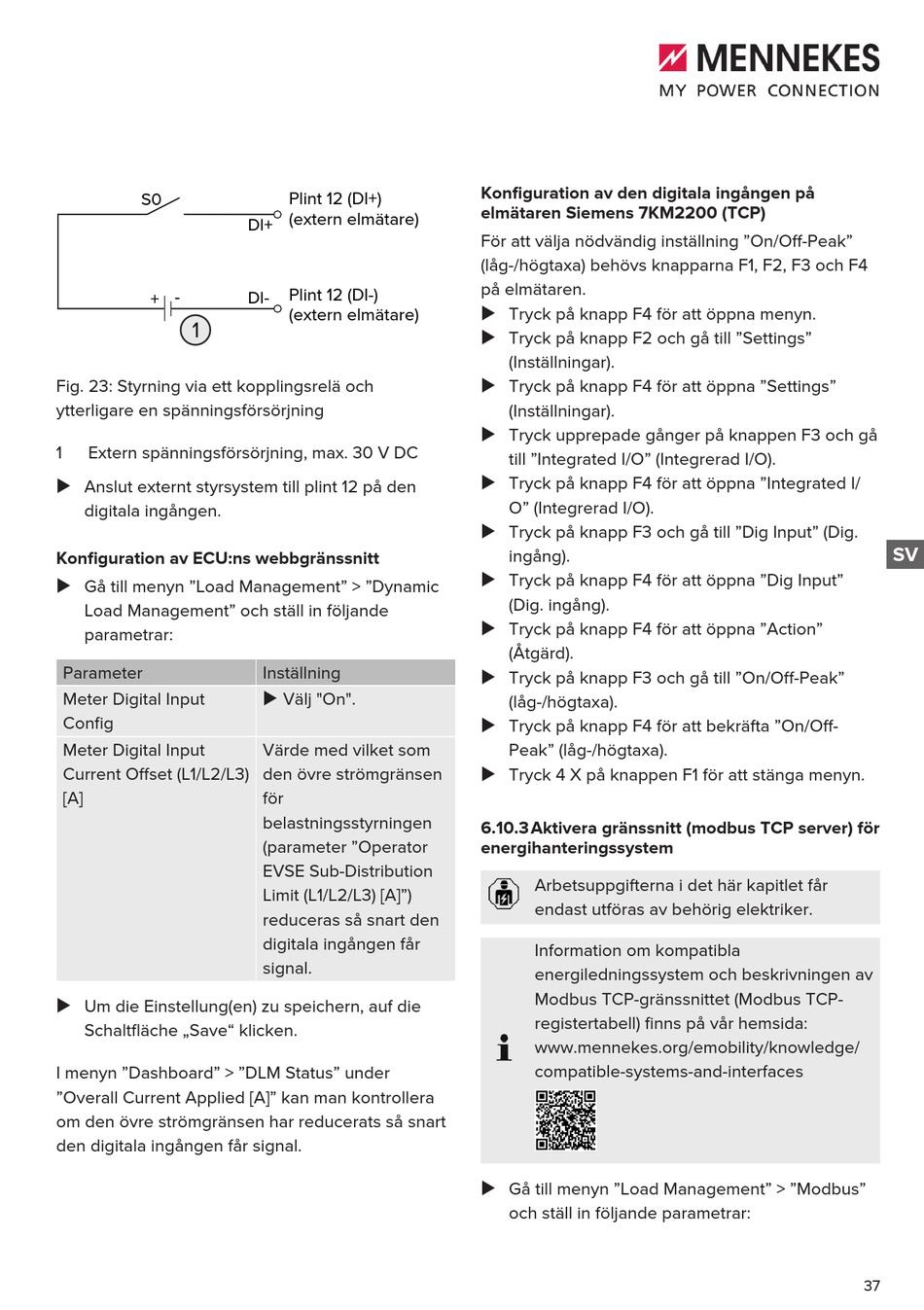

Fig. 23: Styrning via ett kopplingsrelä och
ytterligare en spänningsförsörjning
1 Extern spänningsförsörjning, max. 30 V DC
u Anslut externt styrsystem till plint 12 på den
digitala ingången.
Konfiguration av ECU:ns webbgränssnitt
u Gå till menyn "Load Management" > "Dynamic
Load Management" och ställ in följande
parametrar:
Parameter
Meter Digital Input
Config
Meter Digital Input
Current Offset (L1/L2/L3)
[A]
u Um die Einstellung(en) zu speichern, auf die
Schaltfläche „Save" klicken.
I menyn "Dashboard" > "DLM Status" under
"Overall Current Applied [A]" kan man kontrollera
om den övre strömgränsen har reducerats så snart
den digitala ingången får signal.
Plint 12 (DI+)
(extern elmätare)
DI+
Plint 12 (DI-)
DI-
(extern elmätare)
Inställning
u Välj "On".
Värde med vilket som
den övre strömgränsen
för
belastningsstyrningen
(parameter "Operator
EVSE Sub-Distribution
Limit (L1/L2/L3) [A]")
reduceras så snart den
digitala ingången får
signal.
Konfiguration av den digitala ingången på
elmätaren Siemens 7KM2200 (TCP)
För att välja nödvändig inställning "On/Off-Peak"
(låg-/högtaxa) behövs knapparna F1, F2, F3 och F4
på elmätaren.
u Tryck på knapp F4 för att öppna menyn.
u Tryck på knapp F2 och gå till "Settings"
(Inställningar).
u Tryck på knapp F4 för att öppna "Settings"
(Inställningar).
u Tryck upprepade gånger på knappen F3 och gå
till "Integrated I/O" (Integrerad I/O).
u Tryck på knapp F4 för att öppna "Integrated I/
O" (Integrerad I/O).
u Tryck på knapp F3 och gå till "Dig Input" (Dig.
ingång).
u Tryck på knapp F4 för att öppna "Dig Input"
(Dig. ingång).
u Tryck på knapp F4 för att öppna "Action"
(Åtgärd).
u Tryck på knapp F3 och gå till "On/Off-Peak"
(låg-/högtaxa).
u Tryck på knapp F4 för att bekräfta "On/Off-
Peak" (låg-/högtaxa).
u Tryck 4 X på knappen F1 för att stänga menyn.
6.10.3Aktivera gränssnitt (modbus TCP server) för

energihanteringssystem

Arbetsuppgifterna i det här kapitlet får
endast utföras av behörig elektriker.
Information om kompatibla
energiledningssystem och beskrivningen av
Modbus TCP-gränssnittet (Modbus TCP-
registertabell) finns på vår hemsida:
www.mennekes.org/emobility/knowledge/
compatible-systems-and-interfaces
u Gå till menyn "Load Management" > "Modbus"
och ställ in följande parametrar:
