MENNEKES doporučuje montáž
v ergonomicky rozumné výšce podle
velikosti těla uživatele.
POZOR
Nebezpečí věcné škody následkem prachu
z vrtání
Pokud se do výrobku dostane prach z vrtání, může
dojít k následným škodám na elektronických
součástkách.
u Při vrtání dejte pozor, aby do pouzdra výrobku
nepronikl prach.
u Výrobek nepoužívejte jako šablonu a nevrtejte
skrze něj.

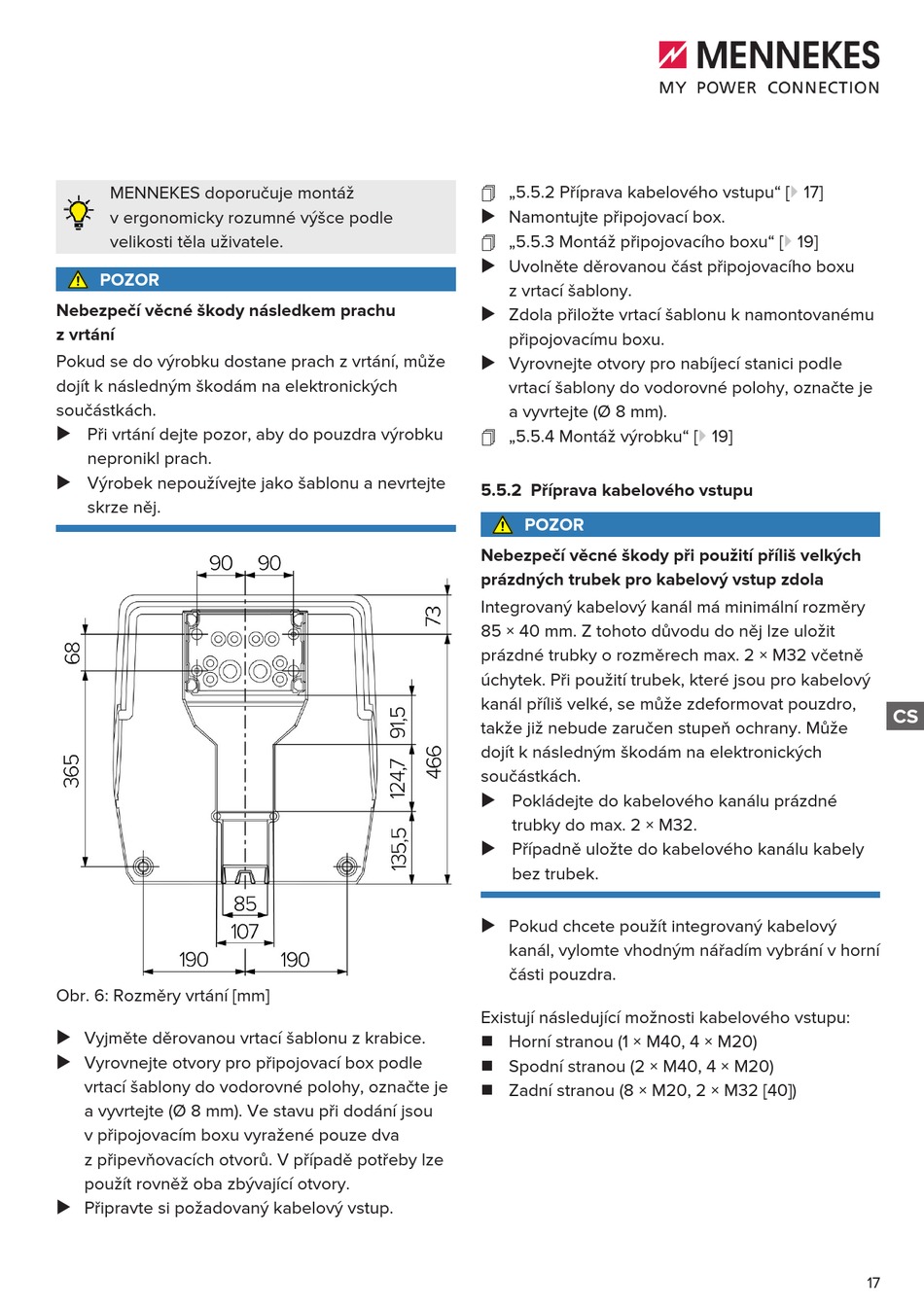

Obr. 6: Rozměry vrtání [mm]
u Vyjměte děrovanou vrtací šablonu z krabice.
u Vyrovnejte otvory pro připojovací box podle
vrtací šablony do vodorovné polohy, označte je
a vyvrtejte (Ø 8 mm). Ve stavu při dodání jsou
v připojovacím boxu vyražené pouze dva
z připevňovacích otvorů. V případě potřeby lze
použít rovněž oba zbývající otvory.
u Připravte si požadovaný kabelový vstup.
1 „5.5.2 Příprava kabelového vstupu" [} 17]
u Namontujte připojovací box.
1 „5.5.3 Montáž připojovacího boxu" [} 19]
u Uvolněte děrovanou část připojovacího boxu
z vrtací šablony.
u Zdola přiložte vrtací šablonu k namontovanému
připojovacímu boxu.
u Vyrovnejte otvory pro nabíjecí stanici podle
vrtací šablony do vodorovné polohy, označte je
a vyvrtejte (Ø 8 mm).
1 „5.5.4 Montáž výrobku" [} 19]
5.5.2 Příprava kabelového vstupu
POZOR
Nebezpečí věcné škody při použití příliš velkých
prázdných trubek pro kabelový vstup zdola
Integrovaný kabelový kanál má minimální rozměry
85 × 40 mm. Z tohoto důvodu do něj lze uložit
prázdné trubky o rozměrech max. 2 × M32 včetně
úchytek. Při použití trubek, které jsou pro kabelový
kanál příliš velké, se může zdeformovat pouzdro,
takže již nebude zaručen stupeň ochrany. Může
dojít k následným škodám na elektronických
součástkách.
u Pokládejte do kabelového kanálu prázdné
trubky do max. 2 × M32.
u Případně uložte do kabelového kanálu kabely
bez trubek.
u Pokud chcete použít integrovaný kabelový
kanál, vylomte vhodným nářadím vybrání v horní
části pouzdra.
Existují následující možnosti kabelového vstupu:
n Horní stranou (1 × M40, 4 × M20)
n Spodní stranou (2 × M40, 4 × M20)
n Zadní stranou (8 × M20, 2 × M32 [40])
