Alle laadstations kunnen met één ECU in
een netwerk worden opgenomen. Omdat
het doorlussen van de gegevensleiding al-
leen mogelijk is bij AMTRON® Professio-
nal TC(X), resulteren de volgende eisen aan
het netwerk:
n Er mogen max. 100 laadpunten in totaal
in een netwerk worden opgenomen.
n Er mogen max. 50 laadpunten resp. 25
AMTRON® Professional TC(X) in lijn in
een netwerk worden opgenomen.
n Let erop, dat zich geen andere netwerk-
deelnemers in de lijn bevinden.

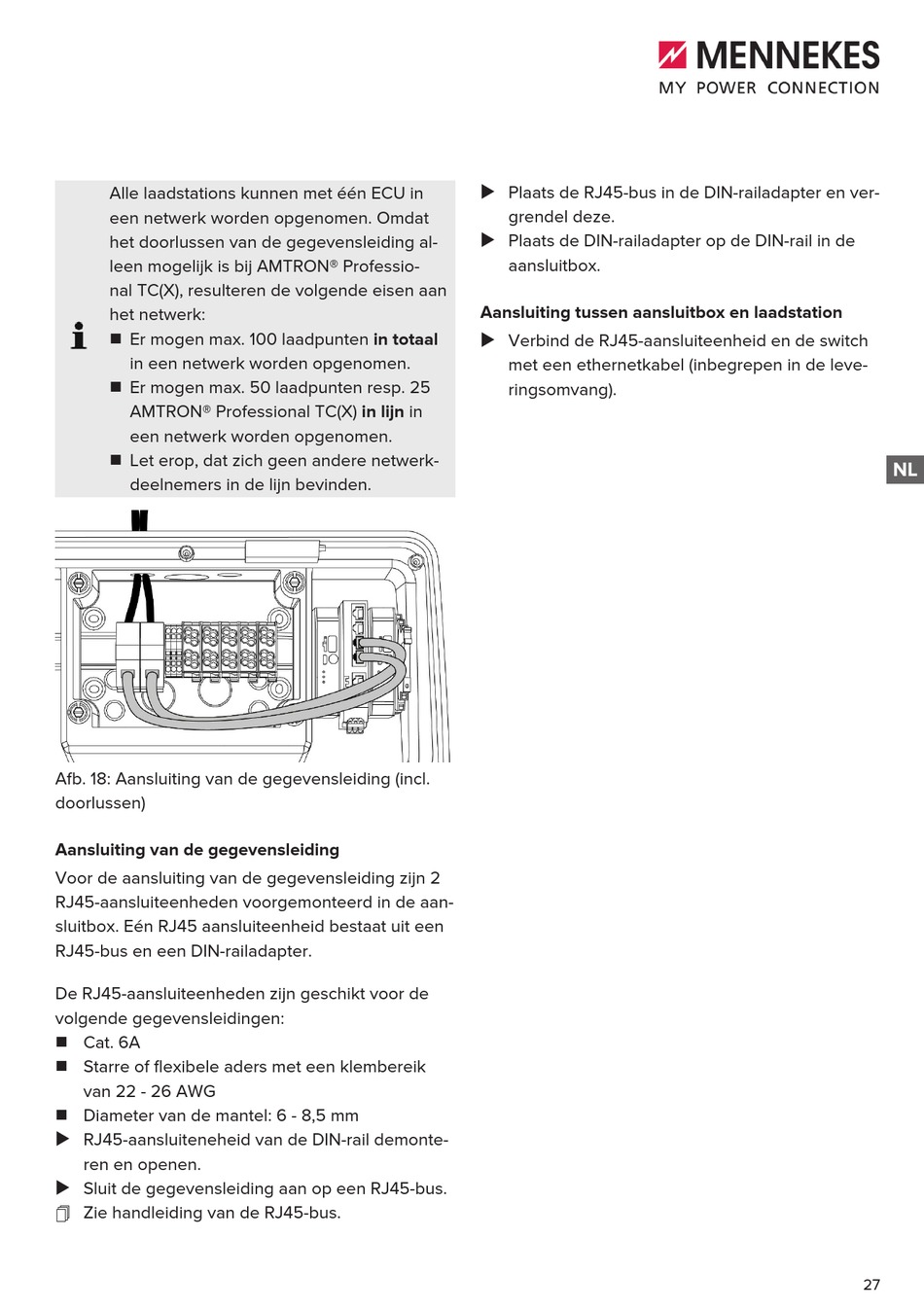

Afb. 18: Aansluiting van de gegevensleiding (incl.
doorlussen)
Aansluiting van de gegevensleiding
Voor de aansluiting van de gegevensleiding zijn 2
RJ45-aansluiteenheden voorgemonteerd in de aan-
sluitbox. Eén RJ45 aansluiteenheid bestaat uit een
RJ45-bus en een DIN-railadapter.
De RJ45-aansluiteenheden zijn geschikt voor de
volgende gegevensleidingen:
n Cat. 6A
n Starre of flexibele aders met een klembereik
van 22 - 26 AWG
n Diameter van de mantel: 6 - 8,5 mm
u RJ45-aansluiteneheid van de DIN-rail demonte-
ren en openen.
u Sluit de gegevensleiding aan op een RJ45-bus.
1 Zie handleiding van de RJ45-bus.
u Plaats de RJ45-bus in de DIN-railadapter en ver-
grendel deze.
u Plaats de DIN-railadapter op de DIN-rail in de
aansluitbox.
Aansluiting tussen aansluitbox en laadstation
u Verbind de RJ45-aansluiteenheid en de switch
met een ethernetkabel (inbegrepen in de leve-
ringsomvang).
