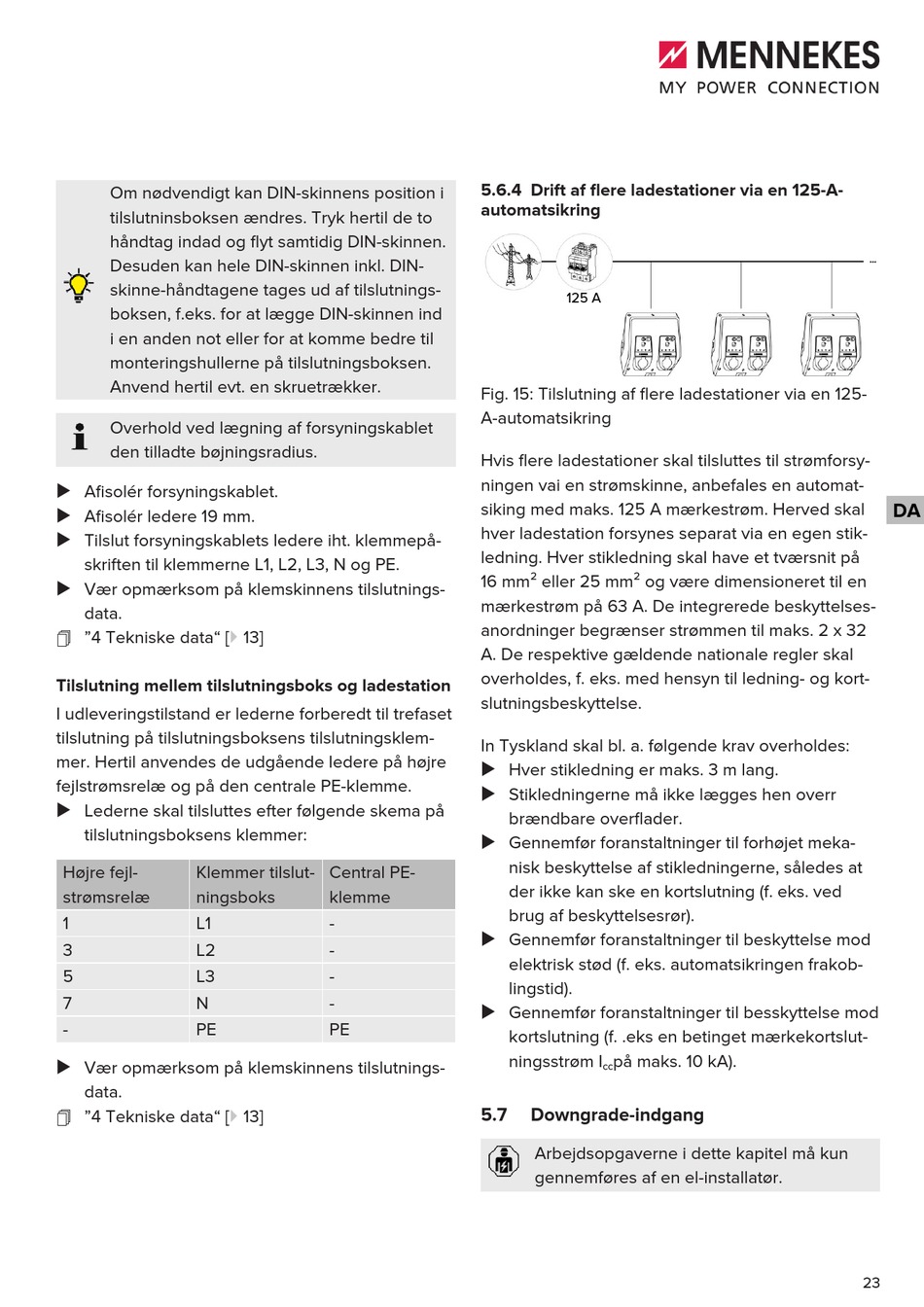

Om nødvendigt kan DIN-skinnens position i
tilslutninsboksen ændres. Tryk hertil de to
håndtag indad og flyt samtidig DIN-skinnen.
Desuden kan hele DIN-skinnen inkl. DIN-
skinne-håndtagene tages ud af tilslutnings-
boksen, f.eks. for at lægge DIN-skinnen ind
i en anden not eller for at komme bedre til
monteringshullerne på tilslutningsboksen.
Anvend hertil evt. en skruetrækker.
Overhold ved lægning af forsyningskablet
den tilladte bøjningsradius.
u Afisolér forsyningskablet.
u Afisolér ledere 19 mm.
u Tilslut forsyningskablets ledere iht. klemmepå-
skriften til klemmerne L1, L2, L3, N og PE.
u Vær opmærksom på klemskinnens tilslutnings-
data.
1 "4 Tekniske data" [} 13]
Tilslutning mellem tilslutningsboks og ladestation
I udleveringstilstand er lederne forberedt til trefaset
tilslutning på tilslutningsboksens tilslutningsklem-
mer. Hertil anvendes de udgående ledere på højre
fejlstrømsrelæ og på den centrale PE-klemme.
u Lederne skal tilsluttes efter følgende skema på
tilslutningsboksens klemmer:
Højre fejl-
Klemmer tilslut-
strømsrelæ
ningsboks
1
L1
3
L2
5
L3
7
N
-
PE
u Vær opmærksom på klemskinnens tilslutnings-
data.
1 "4 Tekniske data" [} 13]
5.6.4 Drift af flere ladestationer via en 125-A-
automatsikring
Fig. 15: Tilslutning af flere ladestationer via en 125-
A-automatsikring
Hvis flere ladestationer skal tilsluttes til strømforsy-
ningen vai en strømskinne, anbefales en automat-
siking med maks. 125 A mærkestrøm. Herved skal
hver ladestation forsynes separat via en egen stik-
ledning. Hver stikledning skal have et tværsnit på
16 mm² eller 25 mm² og være dimensioneret til en
mærkestrøm på 63 A. De integrerede beskyttelses-
anordninger begrænser strømmen til maks. 2 x 32
A. De respektive gældende nationale regler skal
overholdes, f. eks. med hensyn til ledning- og kort-
slutningsbeskyttelse.
In Tyskland skal bl. a. følgende krav overholdes:
u Hver stikledning er maks. 3 m lang.
u Stikledningerne må ikke lægges hen overr
u Gennemfør foranstaltninger til forhøjet meka-
Central PE-
klemme
-
u Gennemfør foranstaltninger til beskyttelse mod
-
-
-
u Gennemfør foranstaltninger til besskyttelse mod
PE
5.7
125 A
brændbare overflader.
nisk beskyttelse af stikledningerne, således at
der ikke kan ske en kortslutning (f. eks. ved
brug af beskyttelsesrør).
elektrisk stød (f. eks. automatsikringen frakob-
lingstid).
kortslutning (f. .eks en betinget mærkekortslut-
ningsstrøm I
på maks. 10 kA).
cc
Downgrade-indgang
Arbejdsopgaverne i dette kapitel må kun
gennemføres af en el-installatør.
