Sisänäkymä
14
13
12
11
10

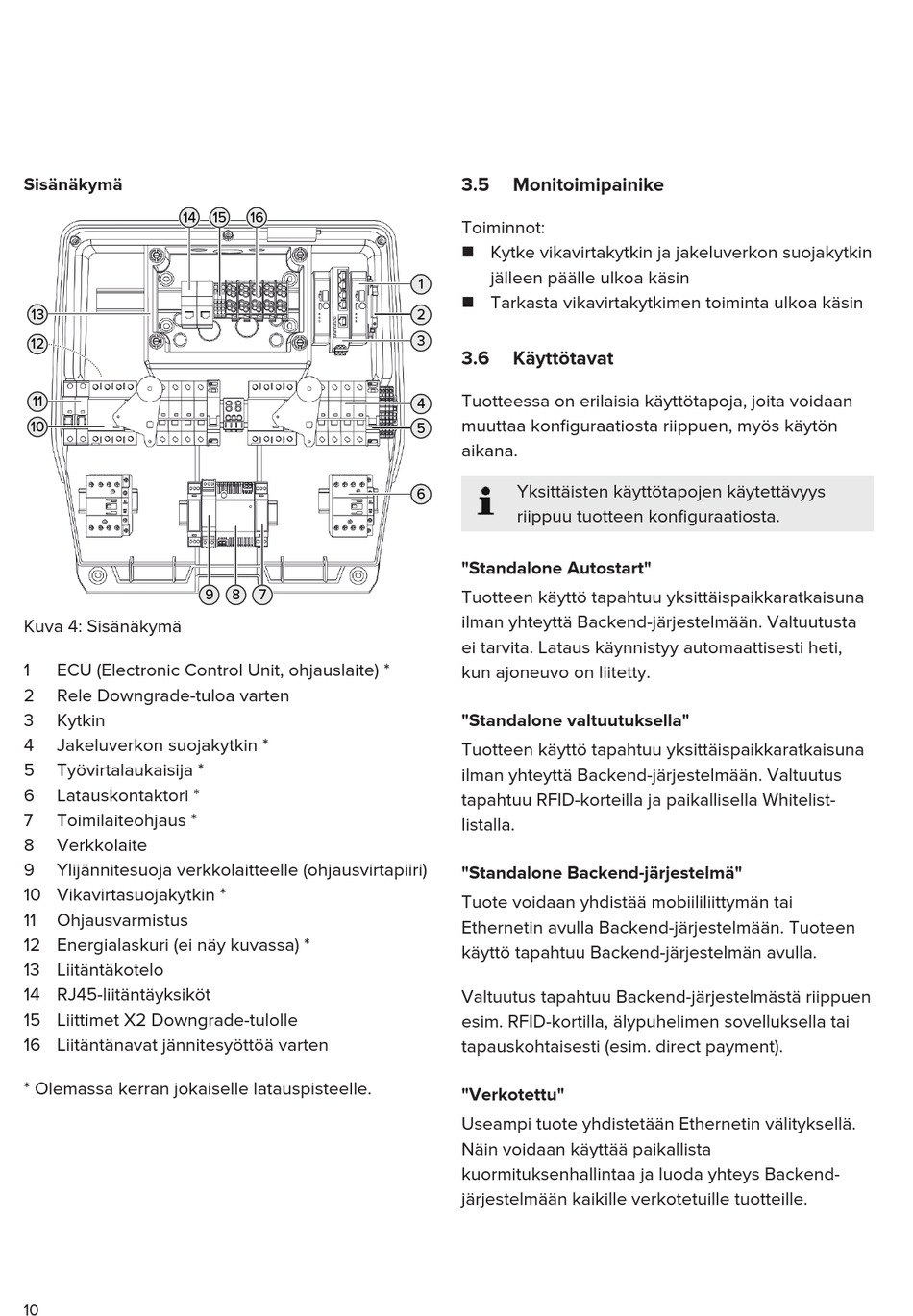

Kuva 4: Sisänäkymä
1 ECU (Electronic Control Unit, ohjauslaite) *
2 Rele Downgrade-tuloa varten
3 Kytkin
4 Jakeluverkon suojakytkin *
5 Työvirtalaukaisija *
6 Latauskontaktori *
7 Toimilaiteohjaus *
8 Verkkolaite
9 Ylijännitesuoja verkkolaitteelle (ohjausvirtapiiri)
10 Vikavirtasuojakytkin *
11 Ohjausvarmistus
12 Energialaskuri (ei näy kuvassa) *
13 Liitäntäkotelo
14 RJ45-liitäntäyksiköt
15 Liittimet X2 Downgrade-tulolle
16 Liitäntänavat jännitesyöttöä varten
* Olemassa kerran jokaiselle latauspisteelle.
10
15 16
9 8 7
3.5

Monitoimipainike

Toiminnot:
n Kytke vikavirtakytkin ja jakeluverkon suojakytkin
jälleen päälle ulkoa käsin
1
n Tarkasta vikavirtakytkimen toiminta ulkoa käsin
2
3
3.6 Käyttötavat
Tuotteessa on erilaisia käyttötapoja, joita voidaan
4
muuttaa konfiguraatiosta riippuen, myös käytön
5
aikana.
Yksittäisten käyttötapojen käytettävyys
6
riippuu tuotteen konfiguraatiosta.
"Standalone Autostart"
Tuotteen käyttö tapahtuu yksittäispaikkaratkaisuna
ilman yhteyttä Backend-järjestelmään. Valtuutusta
ei tarvita. Lataus käynnistyy automaattisesti heti,
kun ajoneuvo on liitetty.
"Standalone valtuutuksella"
Tuotteen käyttö tapahtuu yksittäispaikkaratkaisuna
ilman yhteyttä Backend-järjestelmään. Valtuutus
tapahtuu RFID-korteilla ja paikallisella Whitelist-
listalla.
"Standalone Backend-järjestelmä"
Tuote voidaan yhdistää mobiililiittymän tai
Ethernetin avulla Backend-järjestelmään. Tuoteen
käyttö tapahtuu Backend-järjestelmän avulla.
Valtuutus tapahtuu Backend-järjestelmästä riippuen
esim. RFID-kortilla, älypuhelimen sovelluksella tai
tapauskohtaisesti (esim. direct payment).
"Verkotettu"
Useampi tuote yhdistetään Ethernetin välityksellä.
Näin voidaan käyttää paikallista
kuormituksenhallintaa ja luoda yhteys Backend-
järjestelmään kaikille verkotetuille tuotteille.
