1 « 9.3 Déverrouillage manuel de la fiche de
charge » [} 55]

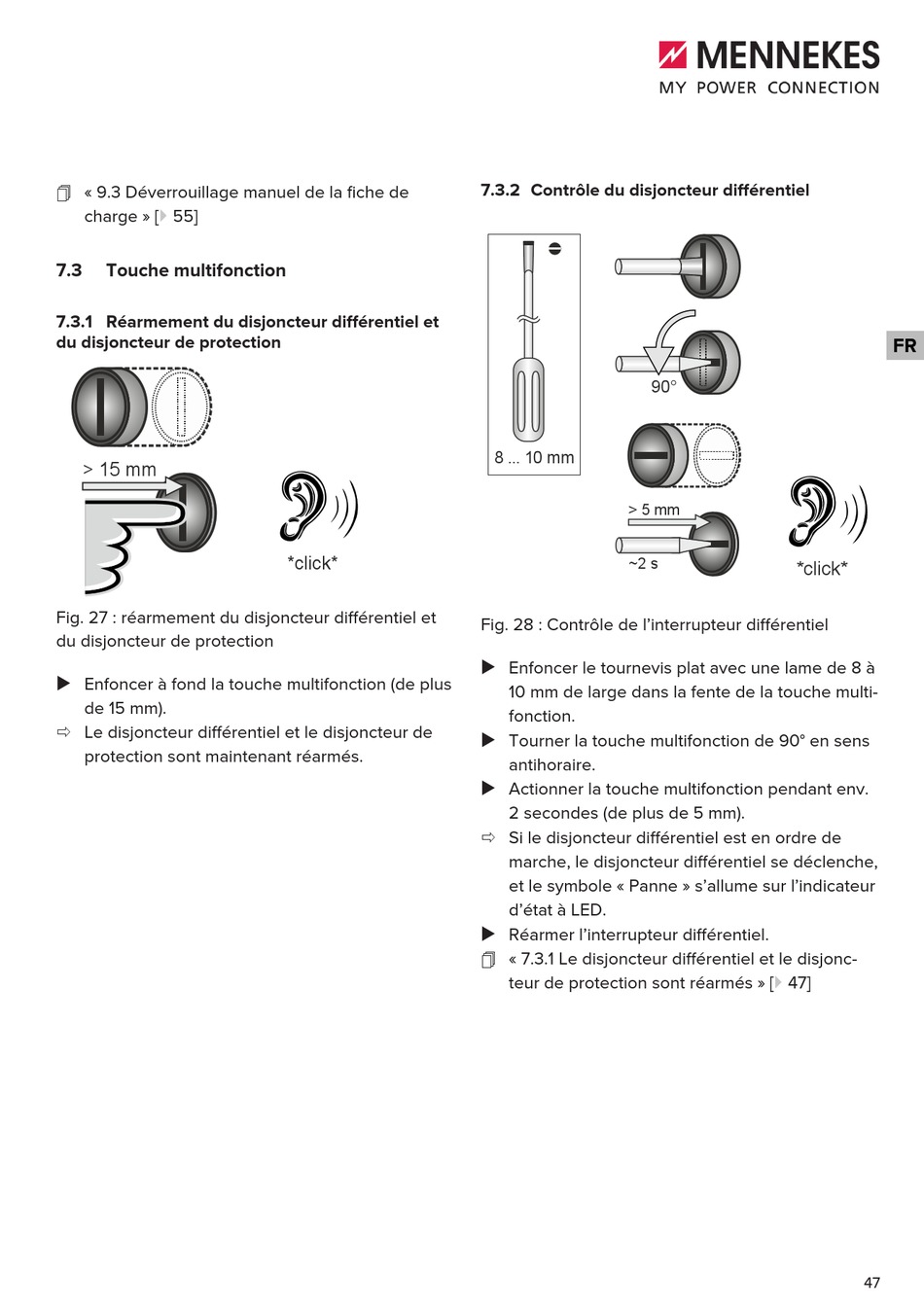

7.3

Touche multifonction

7.3.1 Réarmement du disjoncteur différentiel et
du disjoncteur de protection
> 15 mm
Fig. 27 : réarmement du disjoncteur différentiel et
du disjoncteur de protection
u Enfoncer à fond la touche multifonction (de plus
de 15 mm).
ð Le disjoncteur différentiel et le disjoncteur de
protection sont maintenant réarmés.
*click*
7.3.2 Contrôle du disjoncteur différentiel
90°
8 ... 10 mm
> 5 mm
~2 s
Fig. 28 : Contrôle de l'interrupteur différentiel
u Enfoncer le tournevis plat avec une lame de 8 à
10 mm de large dans la fente de la touche multi-
fonction.
u Tourner la touche multifonction de 90° en sens
antihoraire.
u Actionner la touche multifonction pendant env.
2 secondes (de plus de 5 mm).
ð Si le disjoncteur différentiel est en ordre de
marche, le disjoncteur différentiel se déclenche,
et le symbole « Panne » s'allume sur l'indicateur
d'état à LED.
u Réarmer l'interrupteur différentiel.
1 « 7.3.1 Le disjoncteur différentiel et le disjonc-
teur de protection sont réarmés » [} 47]
FR
*click*
47
