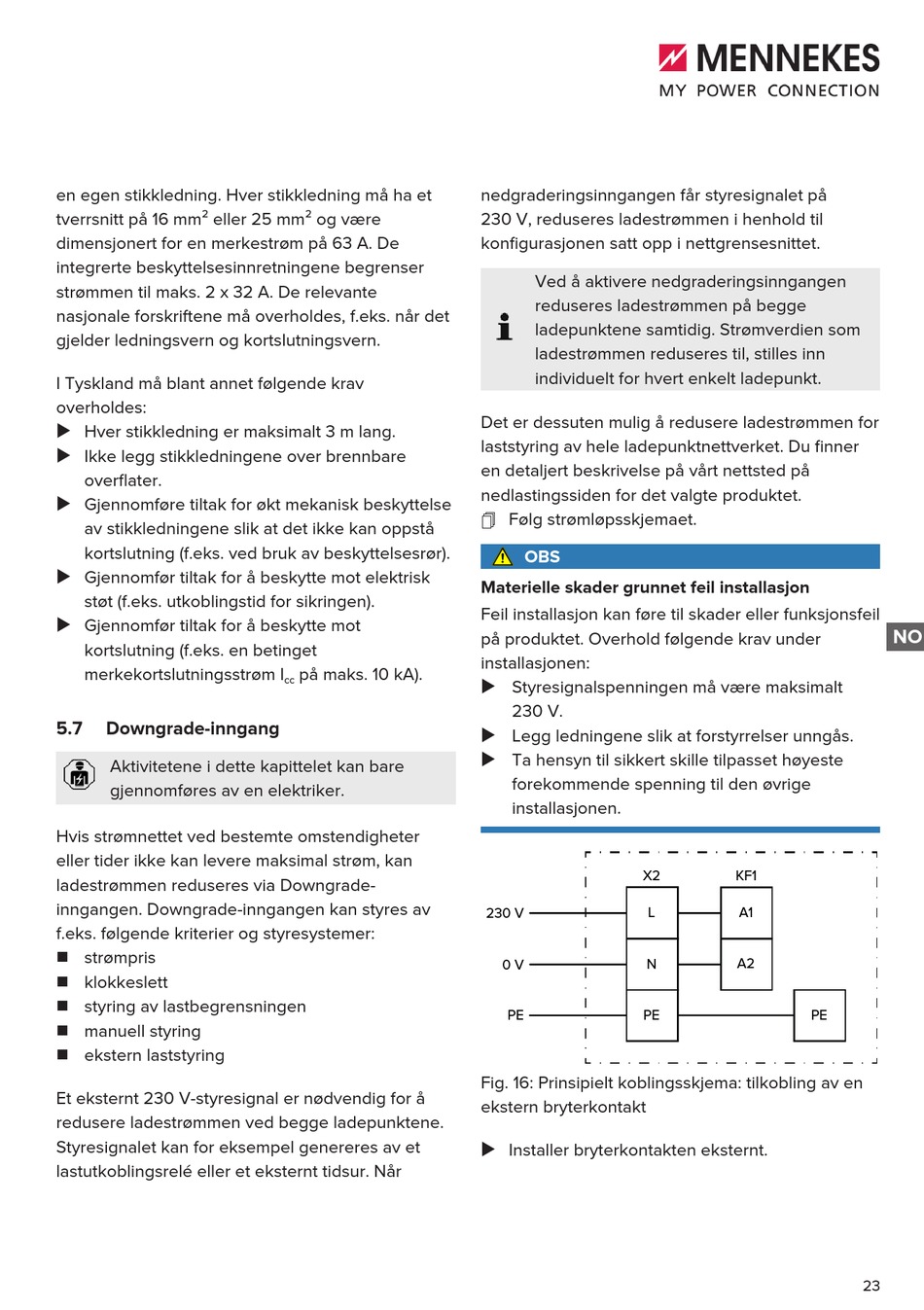

en egen stikkledning. Hver stikkledning må ha et
tverrsnitt på 16 mm² eller 25 mm² og være
dimensjonert for en merkestrøm på 63 A. De
integrerte beskyttelsesinnretningene begrenser
strømmen til maks. 2 x 32 A. De relevante
nasjonale forskriftene må overholdes, f.eks. når det
gjelder ledningsvern og kortslutningsvern.
I Tyskland må blant annet følgende krav
overholdes:
u Hver stikkledning er maksimalt 3 m lang.
u Ikke legg stikkledningene over brennbare
overflater.
u Gjennomføre tiltak for økt mekanisk beskyttelse
av stikkledningene slik at det ikke kan oppstå
kortslutning (f.eks. ved bruk av beskyttelsesrør).
u Gjennomfør tiltak for å beskytte mot elektrisk
støt (f.eks. utkoblingstid for sikringen).
u Gjennomfør tiltak for å beskytte mot
kortslutning (f.eks. en betinget
merkekortslutningsstrøm I
5.7

Downgrade-inngang

Aktivitetene i dette kapittelet kan bare
gjennomføres av en elektriker.
Hvis strømnettet ved bestemte omstendigheter
eller tider ikke kan levere maksimal strøm, kan
ladestrømmen reduseres via Downgrade-
inngangen. Downgrade-inngangen kan styres av
f.eks. følgende kriterier og styresystemer:
n strømpris
n klokkeslett
n styring av lastbegrensningen
n manuell styring
n ekstern laststyring
Et eksternt 230 V-styresignal er nødvendig for å
redusere ladestrømmen ved begge ladepunktene.
Styresignalet kan for eksempel genereres av et
lastutkoblingsrelé eller et eksternt tidsur. Når
på maks. 10 kA).
cc
nedgraderingsinngangen får styresignalet på
230 V, reduseres ladestrømmen i henhold til
konfigurasjonen satt opp i nettgrensesnittet.
Ved å aktivere nedgraderingsinngangen
reduseres ladestrømmen på begge
ladepunktene samtidig. Strømverdien som
ladestrømmen reduseres til, stilles inn
individuelt for hvert enkelt ladepunkt.
Det er dessuten mulig å redusere ladestrømmen for
laststyring av hele ladepunktnettverket. Du finner
en detaljert beskrivelse på vårt nettsted på
nedlastingssiden for det valgte produktet.
1 Følg strømløpsskjemaet.
OBS
Materielle skader grunnet feil installasjon
Feil installasjon kan føre til skader eller funksjonsfeil
på produktet. Overhold følgende krav under
installasjonen:
u Styresignalspenningen må være maksimalt
230 V.
u Legg ledningene slik at forstyrrelser unngås.
u Ta hensyn til sikkert skille tilpasset høyeste
forekommende spenning til den øvrige
installasjonen.
X2
L
230 V
N
0 V
PE PE
Fig. 16: Prinsipielt koblingsskjema: tilkobling av en
ekstern bryterkontakt
u Installer bryterkontakten eksternt.
NO
KF1
A1
A2
PE
23
