u Détacher les bornes 1 et 3 du disjoncteur diffé-
rentiel de droite.
u Retirer les deux fils détachés. Ceux-ci ne sont
plus nécessaires.
5

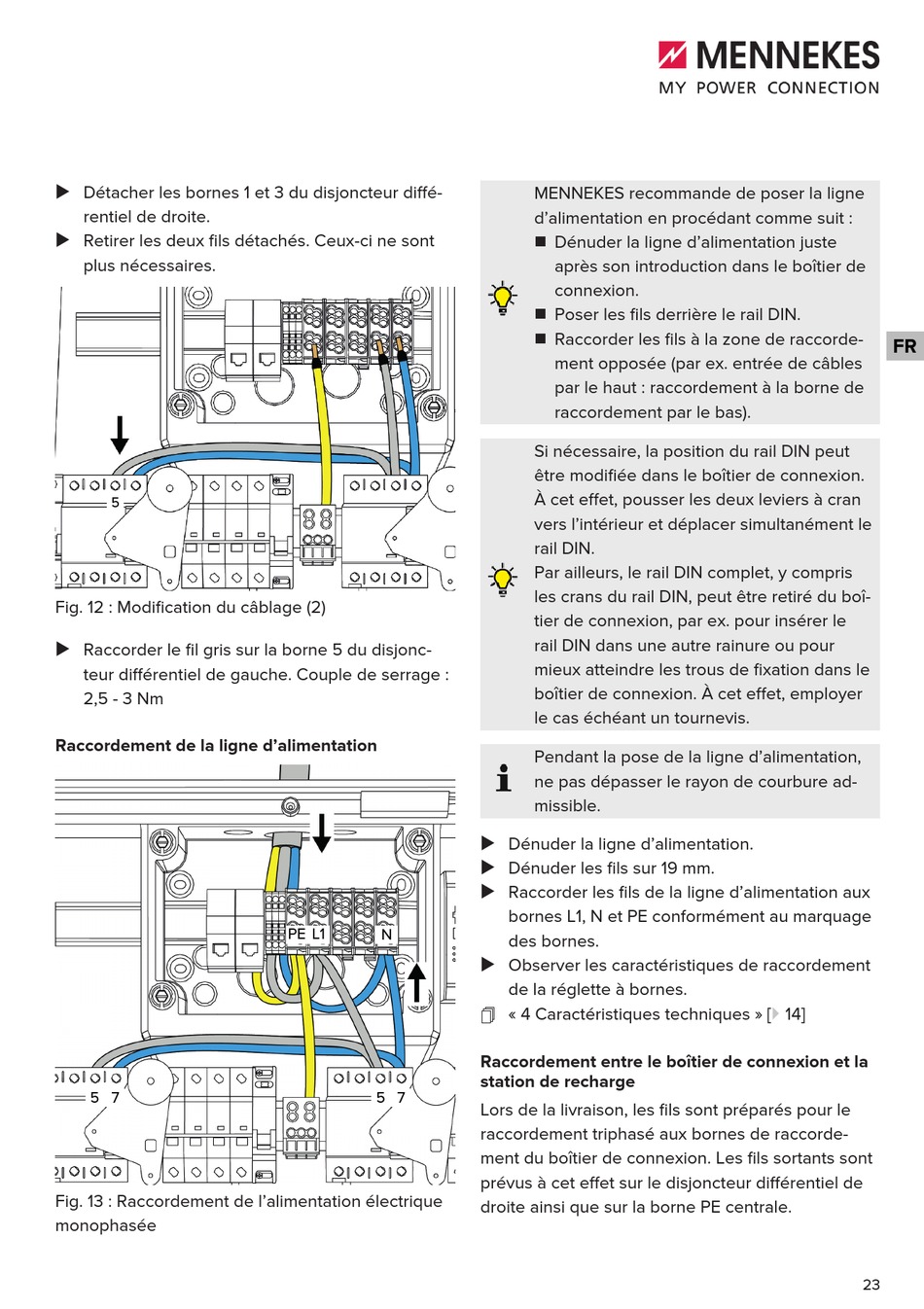

Fig. 12 : Modification du câblage (2)
u Raccorder le fil gris sur la borne 5 du disjonc-
teur différentiel de gauche. Couple de serrage :
2,5 - 3 Nm
Raccordement de la ligne d'alimentation
5 7
Fig. 13 : Raccordement de l'alimentation électrique
monophasée
PE L1
N
5 7
MENNEKES recommande de poser la ligne
d'alimentation en procédant comme suit :
n Dénuder la ligne d'alimentation juste
après son introduction dans le boîtier de
connexion.
n Poser les fils derrière le rail DIN.
n Raccorder les fils à la zone de raccorde-
ment opposée (par ex. entrée de câbles
par le haut : raccordement à la borne de
raccordement par le bas).
Si nécessaire, la position du rail DIN peut
être modifiée dans le boîtier de connexion.
À cet effet, pousser les deux leviers à cran
vers l'intérieur et déplacer simultanément le
rail DIN.
Par ailleurs, le rail DIN complet, y compris
les crans du rail DIN, peut être retiré du boî-
tier de connexion, par ex. pour insérer le
rail DIN dans une autre rainure ou pour
mieux atteindre les trous de fixation dans le
boîtier de connexion. À cet effet, employer
le cas échéant un tournevis.
Pendant la pose de la ligne d'alimentation,
ne pas dépasser le rayon de courbure ad-
missible.
u Dénuder la ligne d'alimentation.
u Dénuder les fils sur 19 mm.
u Raccorder les fils de la ligne d'alimentation aux
bornes L1, N et PE conformément au marquage
des bornes.
u Observer les caractéristiques de raccordement
de la réglette à bornes.
1 « 4 Caractéristiques techniques » [} 14]
Raccordement entre le boîtier de connexion et la
station de recharge
Lors de la livraison, les fils sont préparés pour le
raccordement triphasé aux bornes de raccorde-
ment du boîtier de connexion. Les fils sortants sont
prévus à cet effet sur le disjoncteur différentiel de
droite ainsi que sur la borne PE centrale.
