1 3 5 7

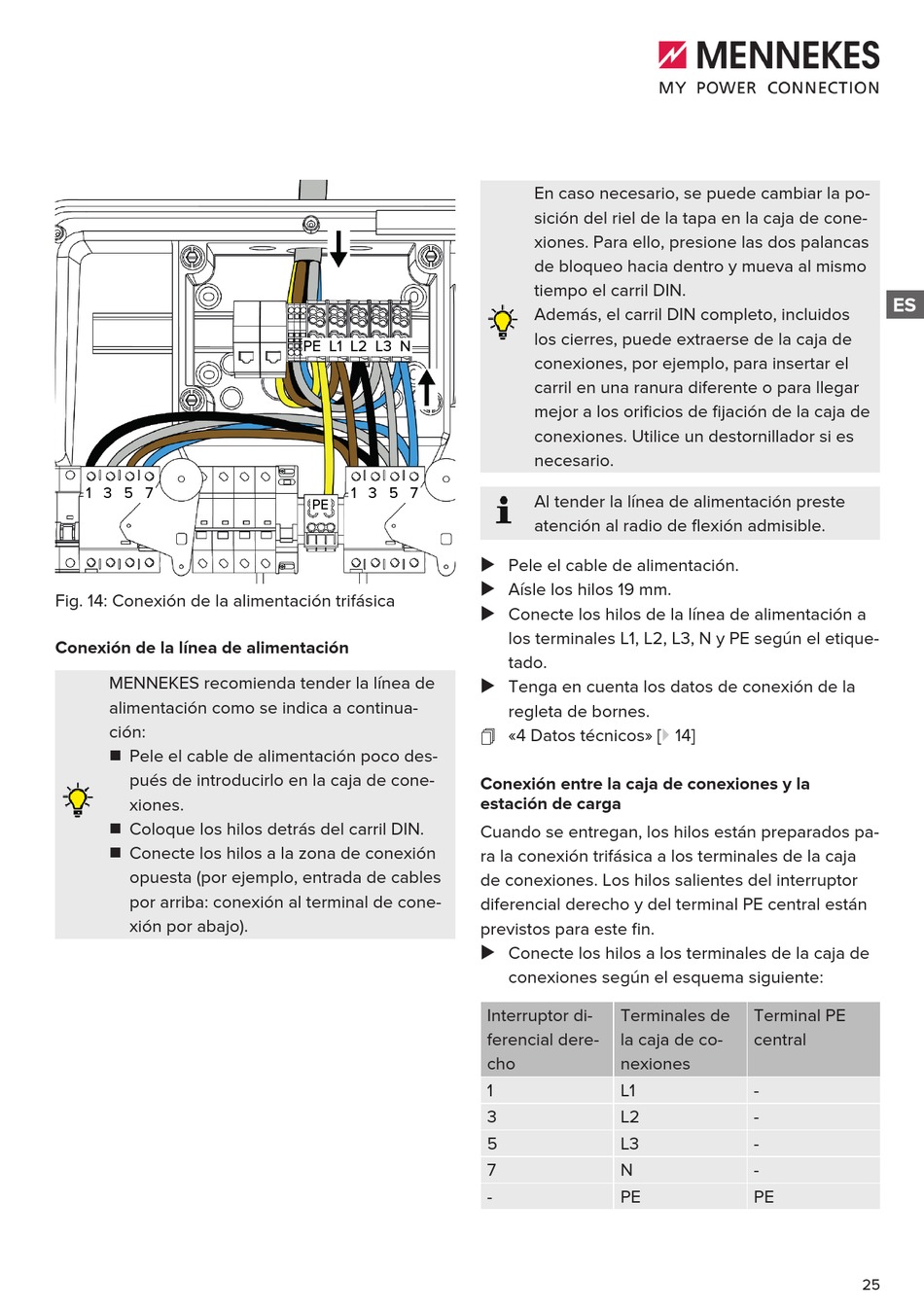

Fig. 14: Conexión de la alimentación trifásica
Conexión de la línea de alimentación
MENNEKES recomienda tender la línea de
alimentación como se indica a continua-
ción:
n Pele el cable de alimentación poco des-
pués de introducirlo en la caja de cone-
xiones.
n Coloque los hilos detrás del carril DIN.
n Conecte los hilos a la zona de conexión
opuesta (por ejemplo, entrada de cables
por arriba: conexión al terminal de cone-
xión por abajo).
PE L1 L2 L3 N
1 3 5 7
PE
En caso necesario, se puede cambiar la po-
sición del riel de la tapa en la caja de cone-
xiones. Para ello, presione las dos palancas
de bloqueo hacia dentro y mueva al mismo
tiempo el carril DIN.
Además, el carril DIN completo, incluidos
los cierres, puede extraerse de la caja de
conexiones, por ejemplo, para insertar el
carril en una ranura diferente o para llegar
mejor a los orificios de fijación de la caja de
conexiones. Utilice un destornillador si es
necesario.
Al tender la línea de alimentación preste
atención al radio de flexión admisible.
u Pele el cable de alimentación.
u Aísle los hilos 19 mm.
u Conecte los hilos de la línea de alimentación a
los terminales L1, L2, L3, N y PE según el etique-
tado.
u Tenga en cuenta los datos de conexión de la
regleta de bornes.
1 «4 Datos técnicos» [} 14]
Conexión entre la caja de conexiones y la
estación de carga
Cuando se entregan, los hilos están preparados pa-
ra la conexión trifásica a los terminales de la caja
de conexiones. Los hilos salientes del interruptor
diferencial derecho y del terminal PE central están
previstos para este fin.
u Conecte los hilos a los terminales de la caja de
conexiones según el esquema siguiente:
Interruptor di- Terminales de
ferencial dere- la caja de co-
cho nexiones
1 L1
3 L2
5 L3
7 N
- PE
ES
Terminal PE
central
-
-
-
-
PE
25
