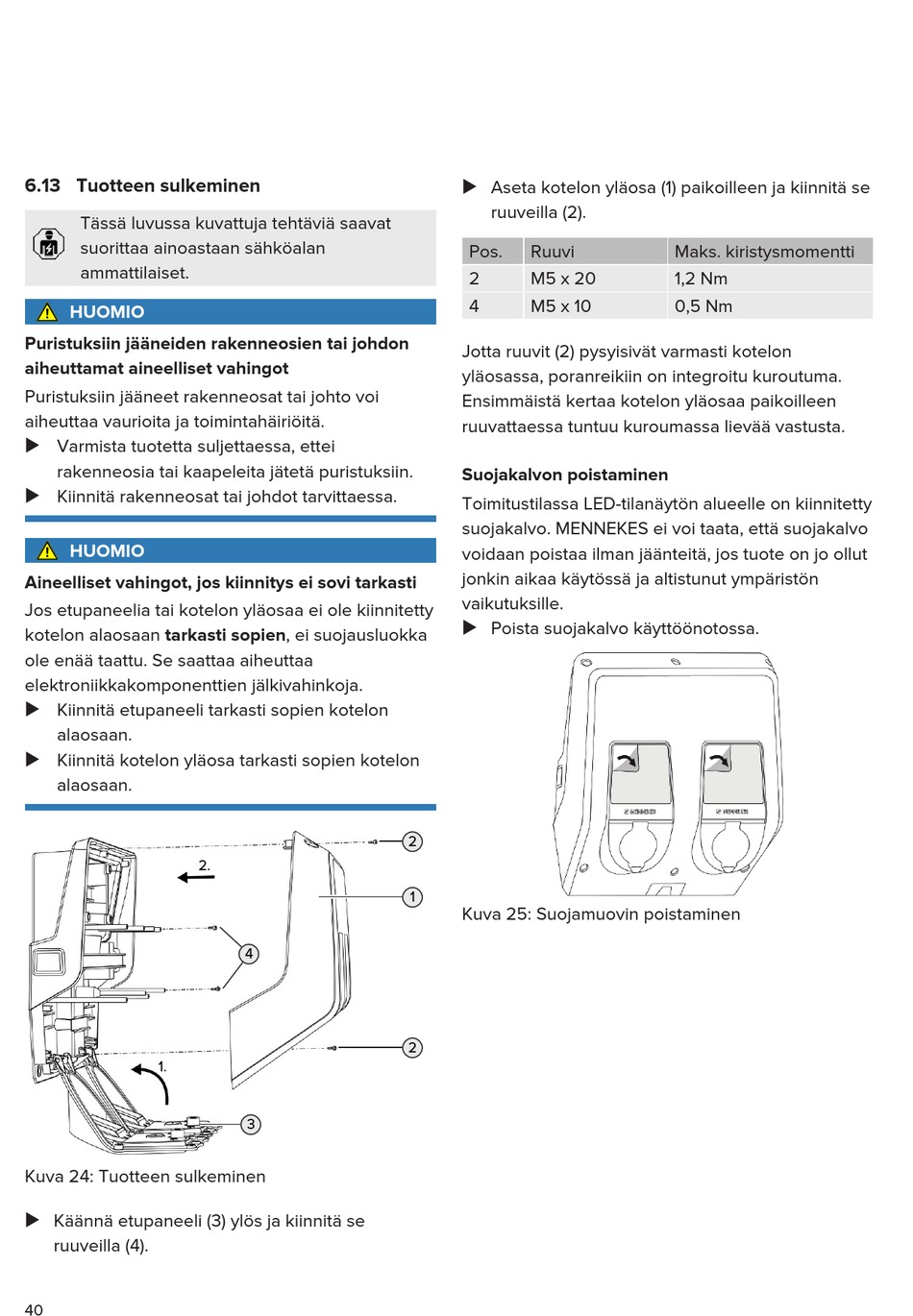

6.13 Tuotteen sulkeminen

Tässä luvussa kuvattuja tehtäviä saavat
suorittaa ainoastaan sähköalan
ammattilaiset.
HUOMIO
Puristuksiin jääneiden rakenneosien tai johdon
aiheuttamat aineelliset vahingot
Puristuksiin jääneet rakenneosat tai johto voi
aiheuttaa vaurioita ja toimintahäiriöitä.
u Varmista tuotetta suljettaessa, ettei
rakenneosia tai kaapeleita jätetä puristuksiin.
u Kiinnitä rakenneosat tai johdot tarvittaessa.
HUOMIO
Aineelliset vahingot, jos kiinnitys ei sovi tarkasti
Jos etupaneelia tai kotelon yläosaa ei ole kiinnitetty
kotelon alaosaan tarkasti sopien, ei suojausluokka
ole enää taattu. Se saattaa aiheuttaa
elektroniikkakomponenttien jälkivahinkoja.
u Kiinnitä etupaneeli tarkasti sopien kotelon
alaosaan.
u Kiinnitä kotelon yläosa tarkasti sopien kotelon
alaosaan.
1.
Kuva 24: Tuotteen sulkeminen
u Käännä etupaneeli (3) ylös ja kiinnitä se
ruuveilla (4).
40
2.
4
3
u Aseta kotelon yläosa (1) paikoilleen ja kiinnitä se
ruuveilla (2).
Pos. Ruuvi
2 M5 x 20
4 M5 x 10
Jotta ruuvit (2) pysyisivät varmasti kotelon
yläosassa, poranreikiin on integroitu kuroutuma.
Ensimmäistä kertaa kotelon yläosaa paikoilleen
ruuvattaessa tuntuu kuroumassa lievää vastusta.
Suojakalvon poistaminen
Toimitustilassa LED-tilanäytön alueelle on kiinnitetty
suojakalvo. MENNEKES ei voi taata, että suojakalvo
voidaan poistaa ilman jäänteitä, jos tuote on jo ollut
jonkin aikaa käytössä ja altistunut ympäristön
vaikutuksille.
u Poista suojakalvo käyttöönotossa.
2
1
Kuva 25: Suojamuovin poistaminen
2
Maks. kiristysmomentti
1,2 Nm
0,5 Nm
