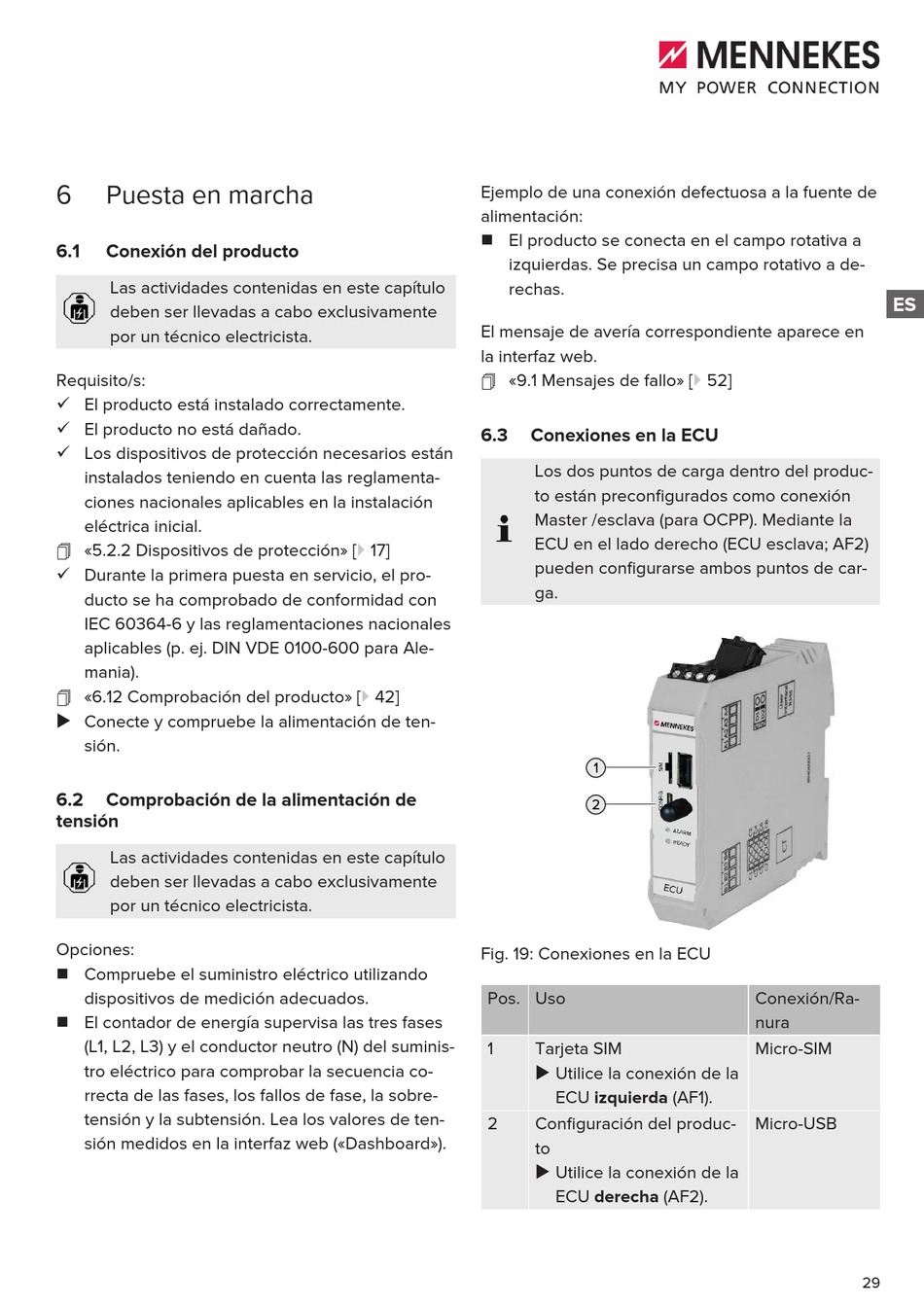

6

Puesta en marcha

6.1
Conexión del producto
Las actividades contenidas en este capítulo
deben ser llevadas a cabo exclusivamente
por un técnico electricista.
Requisito/s:
ü El producto está instalado correctamente.
ü El producto no está dañado.
ü Los dispositivos de protección necesarios están
instalados teniendo en cuenta las reglamenta-
ciones nacionales aplicables en la instalación
eléctrica inicial.
1 «5.2.2 Dispositivos de protección» [} 17]
ü Durante la primera puesta en servicio, el pro-
ducto se ha comprobado de conformidad con
IEC 60364-6 y las reglamentaciones nacionales
aplicables (p. ej. DIN VDE 0100-600 para Ale-
mania).
1 «6.12 Comprobación del producto» [} 42]
u Conecte y compruebe la alimentación de ten-
sión.
6.2
Comprobación de la alimentación de
tensión
Las actividades contenidas en este capítulo
deben ser llevadas a cabo exclusivamente
por un técnico electricista.
Opciones:
n Compruebe el suministro eléctrico utilizando
dispositivos de medición adecuados.
n El contador de energía supervisa las tres fases
(L1, L2, L3) y el conductor neutro (N) del suminis-
tro eléctrico para comprobar la secuencia co-
rrecta de las fases, los fallos de fase, la sobre-
tensión y la subtensión. Lea los valores de ten-
sión medidos en la interfaz web («Dashboard»).
Ejemplo de una conexión defectuosa a la fuente de
alimentación:
n El producto se conecta en el campo rotativa a
izquierdas. Se precisa un campo rotativo a de-
rechas.
El mensaje de avería correspondiente aparece en
la interfaz web.
1 «9.1 Mensajes de fallo» [} 52]
6.3
Conexiones en la ECU
Los dos puntos de carga dentro del produc-
to están preconfigurados como conexión
Master /esclava (para OCPP). Mediante la
ECU en el lado derecho (ECU esclava; AF2)
pueden configurarse ambos puntos de car-
ga.
1
2
Fig. 19: Conexiones en la ECU
Pos. Uso
1
Tarjeta SIM
u Utilice la conexión de la
ECU izquierda (AF1).
2
Configuración del produc-
to
u Utilice la conexión de la
ECU derecha (AF2).
ES
Conexión/Ra-
nura
Micro-SIM
Micro-USB
29
