Opseg isporuke

n Proizvod
n Kratke upute za električara
n Kratke upute za korisnika
n 2 x RFID kartice
n Vrećica s pričvrsnim materijalom za priključnu
kutiju (vijci, tiple, membranska uvodnica,
zatvarači)
n Vrećica s pričvrsnim materijalom za stanicu za
punjenje (vijci, podloške, tiple)
n Naljepnica za uklanjanje SIM kartice (samo za
varijante proizvoda s modemom)
n 2 x Ethernet kabela za umrežavanje više
proizvoda
n 1 x USB kabel za konfiguraciju
n Dodatni dokumenti:
n Podatkovni list za postavljanje
n Šablon za bušenje (na kartonu tiskan i
perforiran)
n Strujna shema
n Ispitni protokol
n Dokumentacija dobavljača

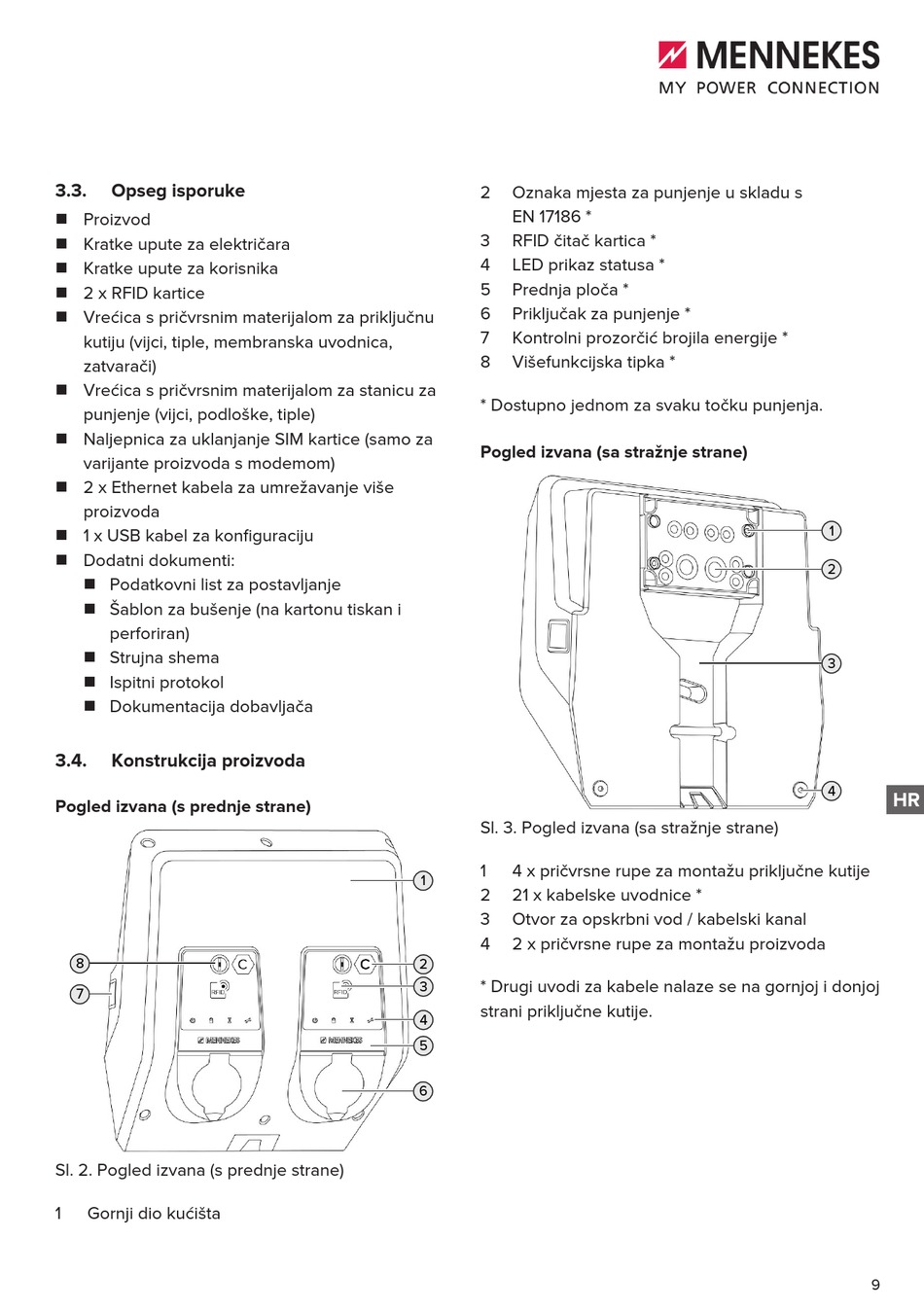

3.4. Konstrukcija proizvoda
Pogled izvana (s prednje strane)
8
7
Sl. 2. Pogled izvana (s prednje strane)
1 Gornji dio kućišta
2 Oznaka mjesta za punjenje u skladu s
EN 17186 *
3 RFID čitač kartica *
4 LED prikaz statusa *
5 Prednja ploča *
6 Priključak za punjenje *
7 Kontrolni prozorčić brojila energije *
8 Višefunkcijska tipka *
* Dostupno jednom za svaku točku punjenja.
Pogled izvana (sa stražnje strane)
Sl. 3. Pogled izvana (sa stražnje strane)
1 4 x pričvrsne rupe za montažu priključne kutije
1
2 21 x kabelske uvodnice *
3 Otvor za opskrbni vod / kabelski kanal
4 2 x pričvrsne rupe za montažu proizvoda
2
* Drugi uvodi za kabele nalaze se na gornjoj i donjoj
3
strani priključne kutije.
4
5
6
1
2
3
4
