Trommelanschläge - Hettich BlueMax Mini Modular Betriebsanleitung

Montageanleitungen

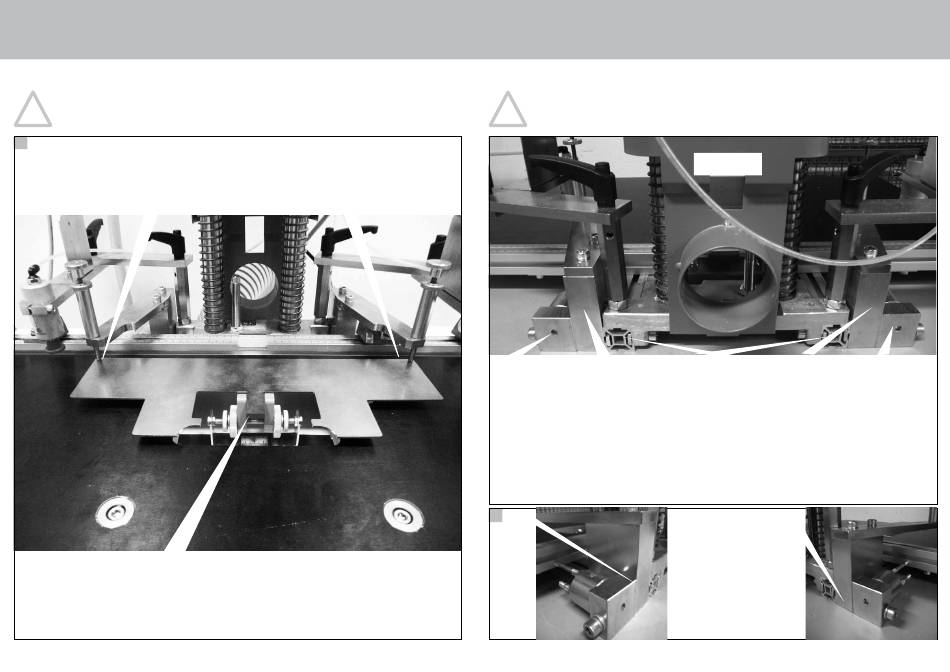

Mittelanschlag (Einstellung)
!
Bevor Sie mit der Montage beginnen, machen Sie unbedingt zuerst die Maschine strom- und drucklos!
1
1. Einlegen der Einstellhilfe wie im Bild gezeigt
2. Einführen der Fortsetzungsanschläge in die Bohrungen
3. Einstellen des Mittenanschlags (Kippanschläge gegen das Blech drehen,
Kippanschläge sind auf Abstand 10 mm eingestellt
92
Trommelanschläge
!
Bevor Sie mit der Montage beginnen, machen Sie unbedingt zuerst die Maschine strom- und drucklos!
i
Trommelanschlag links Fortsetzungsanschlag links
Die Trommelanschläge sind bei Auslieferung der Maschine direkt am
Fußprofil angeschraubt, diese müssen bei Verwendung der Fortset-
zungsanschläge abgeschraubt werden und von außen an die Fortset-
zungsanschläge geschraubt werden (jeweils links und rechts an die
Fortsetzungsanschläge). Es ist darauf zu achten, dass die Hinterkante
von Fortsetzugsanschlag und Trommelanschlag bündig mit der Hinter-
kante des Fussprofils ist. Der beiliegende Gewindestift ist zur individu-
ellen Einstellung zu verwenden.
i
links
Hinterseite
der Maschine
Fussprofil links / rechts Fortsetzungsanschlag rechts Trommelanschlag rechts
rechts
93
