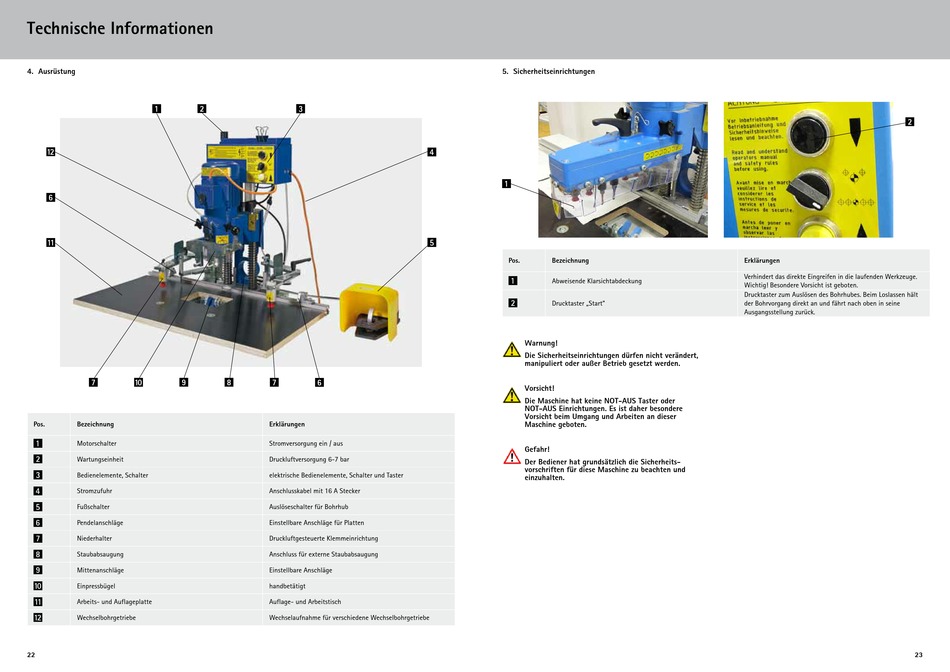

Technische Informationen
4. Ausrüstung
1
2
"
6
¡
7
0
9
Pos.
Bezeichnung
1
Motorschalter
2
Wartungseinheit
3
Bedienelemente, Schalter
4
Stromzufuhr
5
Fußschalter
6
Pendelanschläge
7
Niederhalter
8
Staubabsaugung
9
Mittenanschläge
0
Einpressbügel
¡
Arbeits- und Auflageplatte
"
Wechselbohrgetriebe
22
22
3
8
7
6
Erklärungen
Stromversorgung ein / aus
Druckluftversorgung 6-7 bar
elektrische Bedienelemente, Schalter und Taster
Anschlusskabel mit 16 A Stecker
Auslöseschalter für Bohrhub
Einstellbare Anschläge für Platten
Druckluftgesteuerte Klemmeinrichtung
Anschluss für externe Staubabsaugung
Einstellbare Anschläge
handbetätigt
Auflage- und Arbeitstisch
Wechselaufnahme für verschiedene Wechselbohrgetriebe
5. Sicherheitseinrichtungen
4
1
5
Pos.
Bezeichnung
1
Abweisende Klarsichtabdeckung
2
Drucktaster „Start"
Warnung!
Die Sicherheitseinrichtungen dürfen nicht verändert,
manipuliert oder außer Betrieb gesetzt werden.
Vorsicht!
Die Maschine hat keine NOT-AUS Taster oder
NOT-AUS Einrichtungen. Es ist daher besondere
Vorsicht beim Umgang und Arbeiten an dieser
Maschine geboten.
Gefahr!
Der Bediener hat grundsätzlich die Sicherheits-
vorschriften für diese Maschine zu beachten und
einzuhalten.
2
Erklärungen
Verhindert das direkte Eingreifen in die laufenden Werkzeuge.
Wichtig! Besondere Vorsicht ist geboten.
Drucktaster zum Auslösen des Bohrhubes. Beim Loslassen hält
der Bohrvorgang direkt an und fährt nach oben in seine
Ausgangsstellung zurück.
23
23
