Montageanleitungen

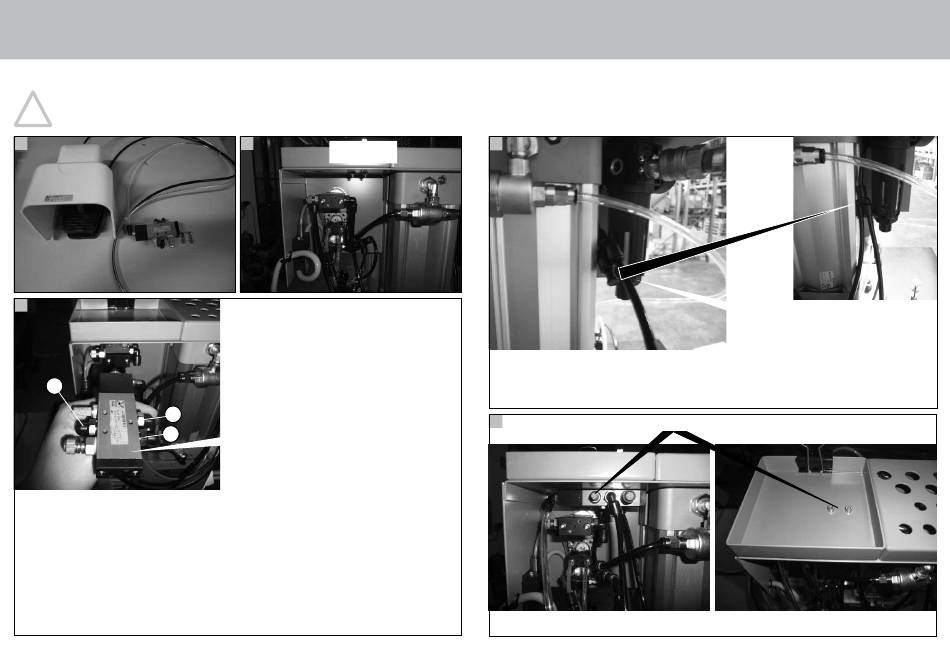

Umrüstung von Hand- auf Fußschalter
!
Bevor Sie mit der Montage beginnen, machen Sie unbedingt zuerst die Maschine strom- und drucklos!
i
1
1
4
2
Anschlussschläuche vom Handtasterventil auf der Rückseite der Maschine abnehmen und an das
mitgelieferte Ventil des Fußtasters anschließen. Dabei sind die drei Anschlussschläuche laut der
Nummerierung auf das Ventil des Fußschalters zu übertragen.
Schlauch vom Anschluss Nr.1 zum Anschluss Nr. 1 des Ventils vom Fussschalter.
In gleicher Weise sind die Anschlüsse der Nr. 2 und Nr. 4 zu tauschen.
88
i
Rückseite
der Maschine
Siehe Pneumatikplan in der Betriebanleitung der Maschine Seite 75.
Ventil Fußschalter
2
Schwarzen Schlauch des Fußschalters an den freien Zugang der
Schlauchverzweigung befestigen
3
Ventil des Fussschalters mit den zwei dabei liegenden Schrauben von oben an die Werkzeugablage anschrauben
(Vorsicht: Schläuche dürfen nicht abknicken)
Danach Abluftdrossel neu einstellen ( Maschine muss für 120 mm Arbeitsweg mind. 6 Sekunden benötigen)
Blindstopfen entfernen.
89
