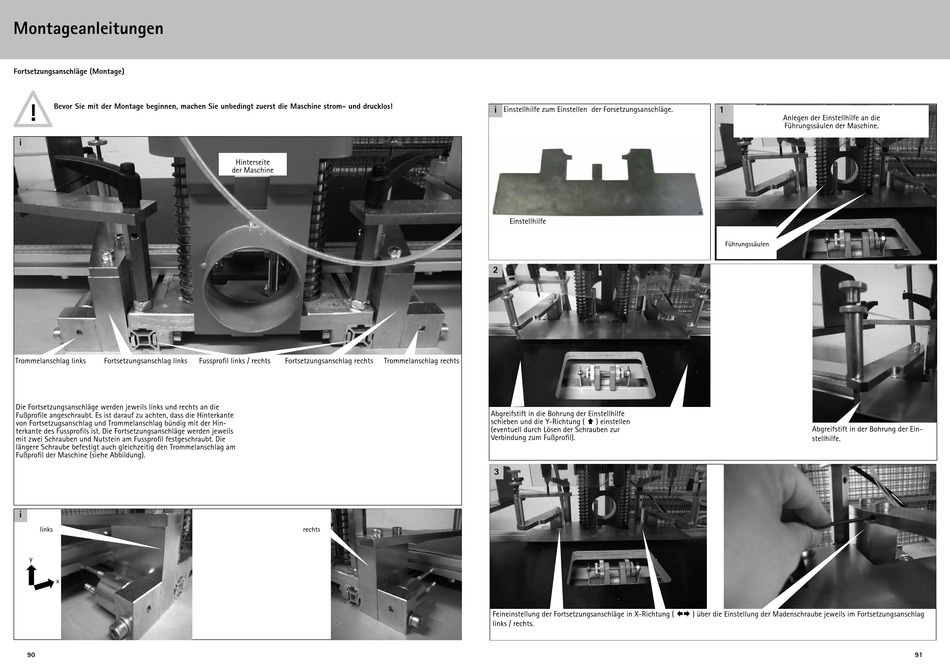

Montageanleitungen
Fortsetzungsanschläge (Montage)
!
Bevor Sie mit der Montage beginnen, machen Sie unbedingt zuerst die Maschine strom- und drucklos!
i
Trommelanschlag links
Fortsetzungsanschlag links
Die Fortsetzungsanschläge werden jeweils links und rechts an die
Fußprofile angeschraubt. Es ist darauf zu achten, dass die Hinterkante
von Fortsetzugsanschlag und Trommelanschlag bündig mit der Hin-
terkante des Fussprofils ist. Die Fortsetzungsanschläge werden jeweils
mit zwei Schrauben und Nutstein am Fussprofil festgeschraubt. Die
längere Schraube befestigt auch gleichzeitig den Trommelanschlag am
Fußprofil der Maschine (siehe Abbildung).
i
links
y
x
90
Hinterseite
der Maschine
Fussprofil links / rechts
Fortsetzungsanschlag rechts
rechts
i
Einstellhilfe zum Einstellen der Forsetzungsanschläge.
Einstellhilfe
2
Trommelanschlag rechts
Abgreifstift in die Bohrung der Einstellhilfe
schieben und die Y-Richtung ( ) einstellen
(eventuell durch Lösen der Schrauben zur
Verbindung zum Fußprofil).
3
Feineinstellung der Fortsetzungsanschläge in X-Richtung ( ) über die Einstellung der Madenschraube jeweils im Fortsetzungsanschlag
links / rechts.
1
Anlegen der Einstellhilfe an die
Führungssäulen der Maschine.
Führungssäulen
Abgreifstift in der Bohrung der Ein-
stellhilfe.
91
