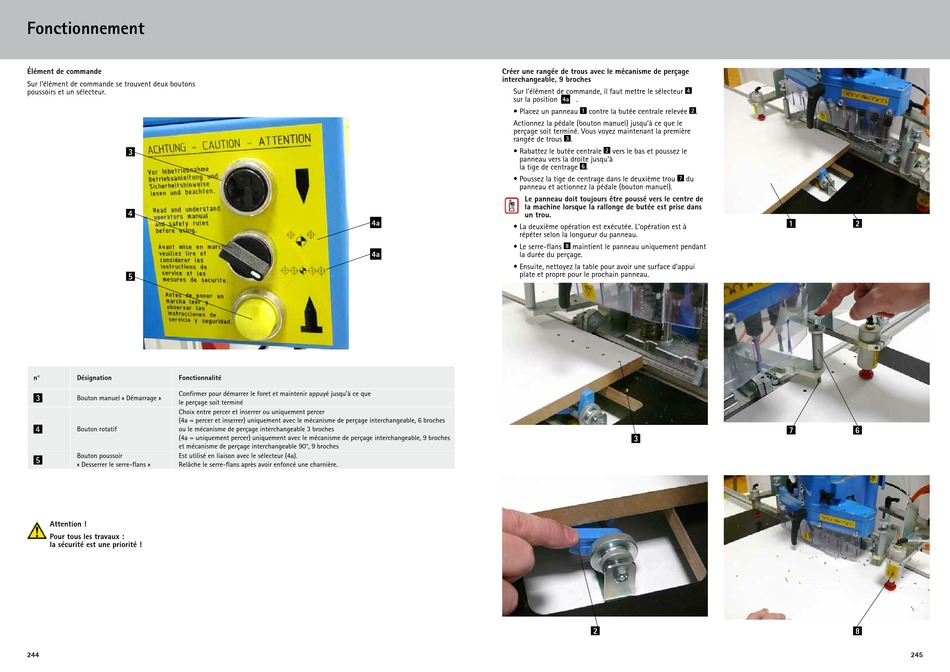

Fonctionnement
Élément de commande
Sur l'élément de commande se trouvent deux boutons
poussoirs et un sélecteur.
3
4
5
n° Désignation Fonctionnalité
Confirmer pour démarrer le foret et maintenir appuyé jusqu'à ce que
3 Bouton manuel « Démarrage »
le perçage soit terminé
Choix entre percer et inserrer ou uniquement percer
(4a = percer et inserrer) uniquement avec le mécanisme de perçage interchangeable, 6 broches
4 Bouton rotatif ou le mécanisme de perçage interchangeable 3 broches
(4a = uniquement percer) uniquement avec le mécanisme de perçage interchangeable, 9 broches
et mécanisme de perçage interchangeable 90°, 9 broches
Bouton poussoir Est utilisé en liaison avec le sélecteur (4a).
5
« Desserrer le serre-flans » Relâche le serre-flans après avoir enfoncé une charnière.
Attention !
Pour tous les travaux :
la sécurité est une priorité !
244
Créer une rangée de trous avec le mécanisme de perçage
interchangeable, 9 broches
Sur l'élément de commande, il faut mettre le sélecteur
sur la position
• Placez un panneau
Actionnez la pédale (bouton manuel) jusqu'à ce que le
perçage soit terminé. Vous voyez maintenant la première
rangée de trous
• Rabattez le butée centrale
panneau vers la droite jusqu'à
la tige de centrage
• Poussez la tige de centrage dans le deuxième trou
panneau et actionnez la pédale (bouton manuel).
Le panneau doit toujours être poussé vers le centre de
la machine lorsque la rallonge de butée est prise dans
un trou.
4a
• La deuxième opération est exécutée. L'opération est à
répéter selon la longueur du panneau.
• Le serre-flans
4a la durée du perçage.
• Ensuite, nettoyez la table pour avoir une surface d'appui
plate et propre pour le prochain panneau.
4
.
4a
contre la butée centrale relevée .
1 2
.
3
vers le bas et poussez le
2
6 .
7 du
maintient le panneau uniquement pendant
8
3
2
1 2
7 6
8
