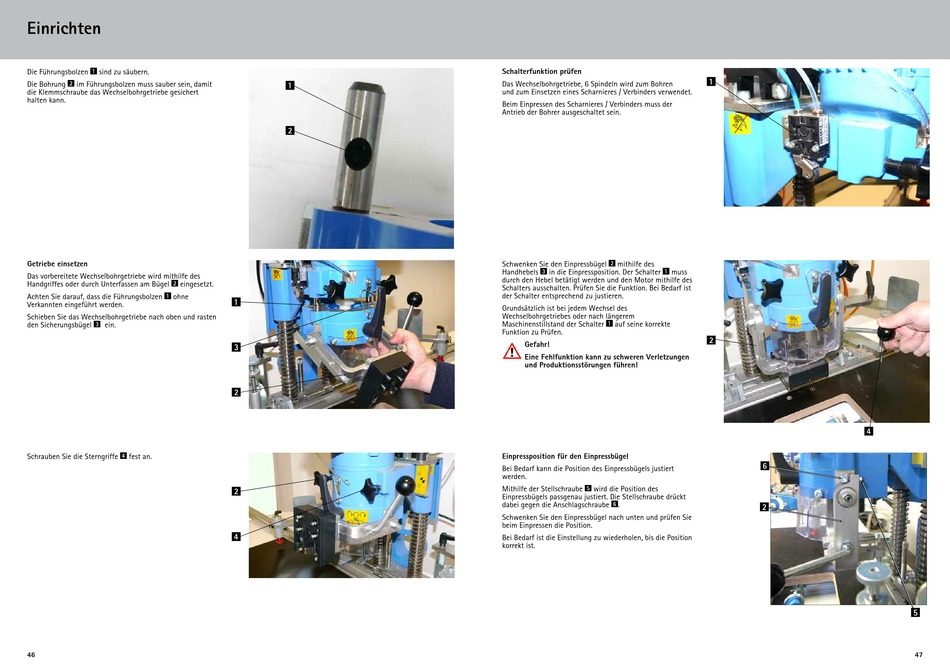

Einrichten
Die Führungsbolzen 1 sind zu säubern.
Die Bohrung im Führungsbolzen muss sauber sein, damit
2
die Klemmschraube das Wechselbohrgetriebe gesichert
halten kann.

Getriebe einsetzen

Das vorbereitete Wechselbohrgetriebe wird mithilfe des
Handgriffes oder durch Unterfassen am Bügel eingesetzt.
2
Achten Sie darauf, dass die Führungsbolzen ohne
1
Verkannten eingeführt werden.
Schieben Sie das Wechselbohrgetriebe nach oben und rasten
den Sicherungsbügel 3 ein.
Schrauben Sie die Sterngriffe fest an.
4
46
1
2
1
3
2
2
4
Schalterfunktion prüfen
Das Wechselbohrgetriebe, 6 Spindeln wird zum Bohren
und zum Einsetzen eines Scharnieres / Verbinders verwendet.
Beim Einpressen des Scharnieres / Verbinders muss der
Antrieb der Bohrer ausgeschaltet sein.
Schwenken Sie den Einpressbügel mithilfe des
2
Handhebels 3 in die Einpressposition. Der Schalter 1 muss
durch den Hebel betätigt werden und den Motor mithilfe des
Schalters ausschalten. Prüfen Sie die Funktion. Bei Bedarf ist
der Schalter entsprechend zu justieren.
Grundsätzlich ist bei jedem Wechsel des
Wechselbohrgetriebes oder nach längerem
Maschinenstillstand der Schalter 1 auf seine korrekte
Funktion zu Prüfen.
Gefahr!
Eine Fehlfunktion kann zu schweren Verletzungen
und Produktionsstörungen führen!
Einpressposition für den Einpressbügel
Bei Bedarf kann die Position des Einpressbügels justiert
werden.
Mithilfe der Stellschraube 5 wird die Position des
Einpressbügels passgenau justiert. Die Stellschraube drückt
dabei gegen die Anschlagschraube .
6
Schwenken Sie den Einpressbügel nach unten und prüfen Sie
beim Einpressen die Position.
Bei Bedarf ist die Einstellung zu wiederholen, bis die Position
korrekt ist.
1
2
4
6
2
5
