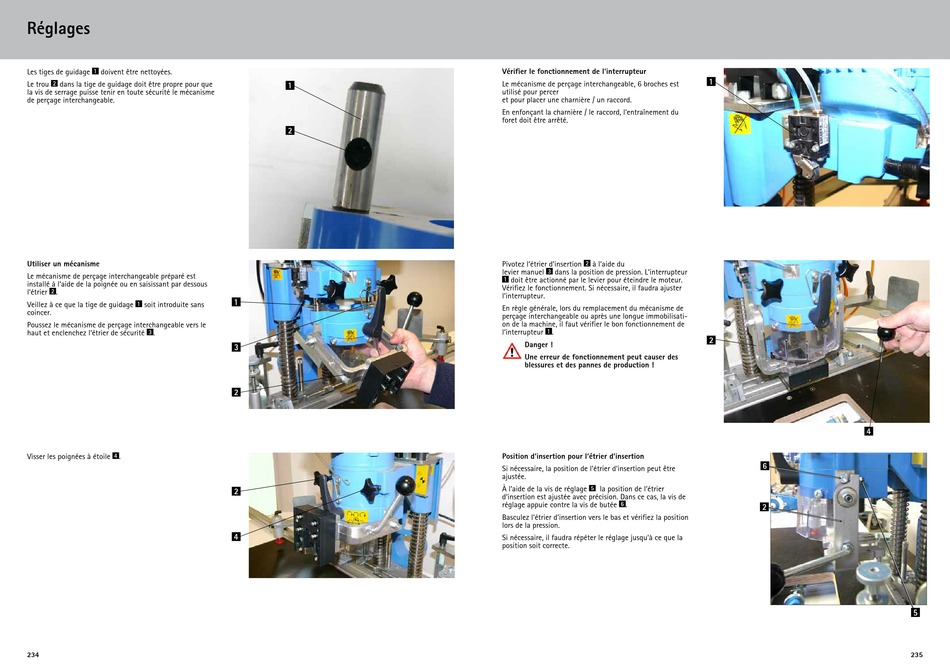

Réglages
Les tiges de guidage 1 doivent être nettoyées.
Le trou dans la tige de guidage doit être propre pour que
2
la vis de serrage puisse tenir en toute sécurité le mécanisme
de perçage interchangeable.
Utiliser un mécanisme
Le mécanisme de perçage interchangeable préparé est
installé à l'aide de la poignée ou en saisissant par dessous
l'étrier 2 .
Veillez à ce que la tige de guidage soit introduite sans
1
coincer.
Poussez le mécanisme de perçage interchangeable vers le
haut et enclenchez l'étrier de sécurité .
3
Visser les poignées à étoile .
4
234
1
2
1
3
2
2
4
Vérifier le fonctionnement de l'interrupteur
Le mécanisme de perçage interchangeable, 6 broches est
utilisé pour percer
et pour placer une charnière / un raccord.
En enfonçant la charnière / le raccord, l'entraînement du
foret doit être arrêté.
Pivotez l'étrier d'insertion à l'aide du
2
levier manuel 3 dans la position de pression. L'interrupteur
1 doit être actionné par le levier pour éteindre le moteur.
Vérifiez le fonctionnement. Si nécessaire, il faudra ajuster
l'interrupteur.
En règle générale, lors du remplacement du mécanisme de
perçage interchangeable ou après une longue immobilisati-
on de la machine, il faut vérifier le bon fonctionnement de
l'interrupteur 1 .
Danger !
Une erreur de fonctionnement peut causer des
blessures et des pannes de production !
Position d'insertion pour l'étrier d'insertion
Si nécessaire, la position de l'étrier d'insertion peut être
ajustée.
À l'aide de la vis de réglage 5, la position de l'étrier
d'insertion est ajustée avec précision. Dans ce cas, la vis de
réglage appuie contre la vis de butée .
6
Basculez l'étrier d'insertion vers le bas et vérifiez la position
lors de la pression.
Si nécessaire, il faudra répéter le réglage jusqu'à ce que la
position soit correcte.
1
2
4
6
2
5
