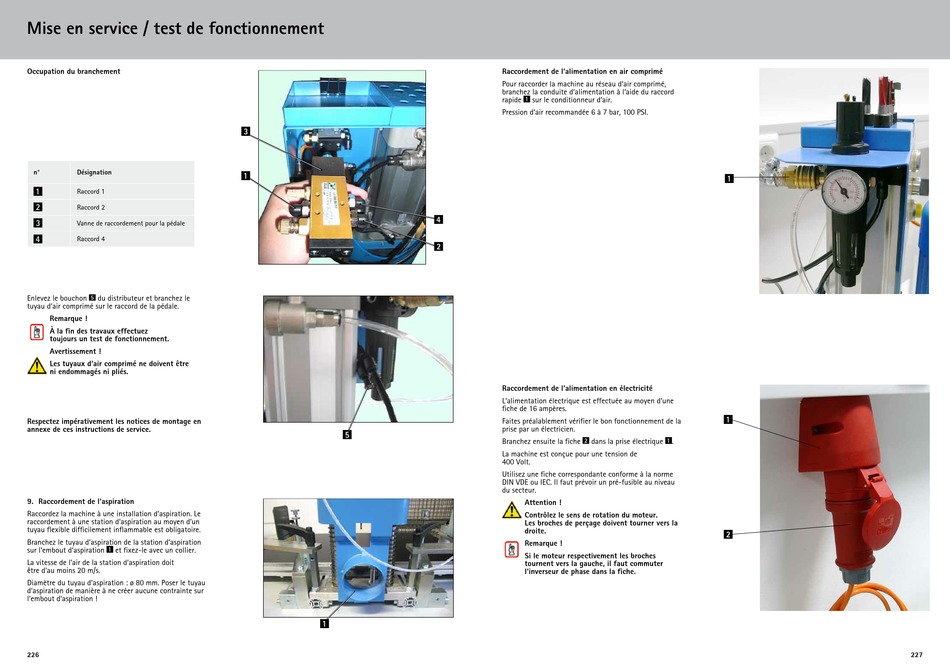

Mise en service / test de fonctionnement

Occupation du branchement

n° Désignation
1
Raccord 1
2
Raccord 2
3 Vanne de raccordement pour la pédale
4 Raccord 4
Enlevez le bouchon 5 du distributeur et branchez le
tuyau d'air comprimé sur le raccord de la pédale.
Remarque !
À la fin des travaux effectuez
toujours un test de fonctionnement.
Avertissement !
Les tuyaux d'air comprimé ne doivent être
ni endommagés ni pliés.
Respectez impérativement les notices de montage en
annexe de ces instructions de service.

9. Raccordement de l'aspiration

Raccordez la machine à une installation d'aspiration. Le
raccordement à une station d'aspiration au moyen d'un
tuyau flexible difficilement inflammable est obligatoire.
Branchez le tuyau d'aspiration de la station d'aspiration
sur l'embout d'aspiration 1 et fixez-le avec un collier.
La vitesse de l'air de la station d'aspiration doit
être d'au moins 20 m/s.
Diamètre du tuyau d'aspiration : ø 80 mm. Poser le tuyau
d'aspiration de manière à ne créer aucune contrainte sur
l'embout d'aspiration !
226
3
1
5
1
Raccordement de l'alimentation en air comprimé
Pour raccorder la machine au réseau d'air comprimé,
branchez la conduite d'alimentation à l'aide du raccord
rapide sur le conditionneur d'air.
1
Pression d'air recommandée 6 à 7 bar, 100 PSI.
4
2
Raccordement de l'alimentation en électricité
L'alimentation électrique est effectuée au moyen d'une
fiche de 16 ampères.
Faites préalablement vérifier le bon fonctionnement de la
prise par un électricien.
Branchez ensuite la fiche dans la prise électrique
2
La machine est conçue pour une tension de
400 Volt.
Utilisez une fiche correspondante conforme à la norme
DIN VDE ou IEC. Il faut prévoir un pré-fusible au niveau
du secteur.
Attention !
Contrôlez le sens de rotation du moteur.
Les broches de perçage doivent tourner vers la
droite.
Remarque !
Si le moteur respectivement les broches
tournent vers la gauche, il faut commuter
l'inverseur de phase dans la fiche.
1
1
.
1
2
