Butées Pendulaires - Hettich BlueMax Mini Modular Betriebsanleitung

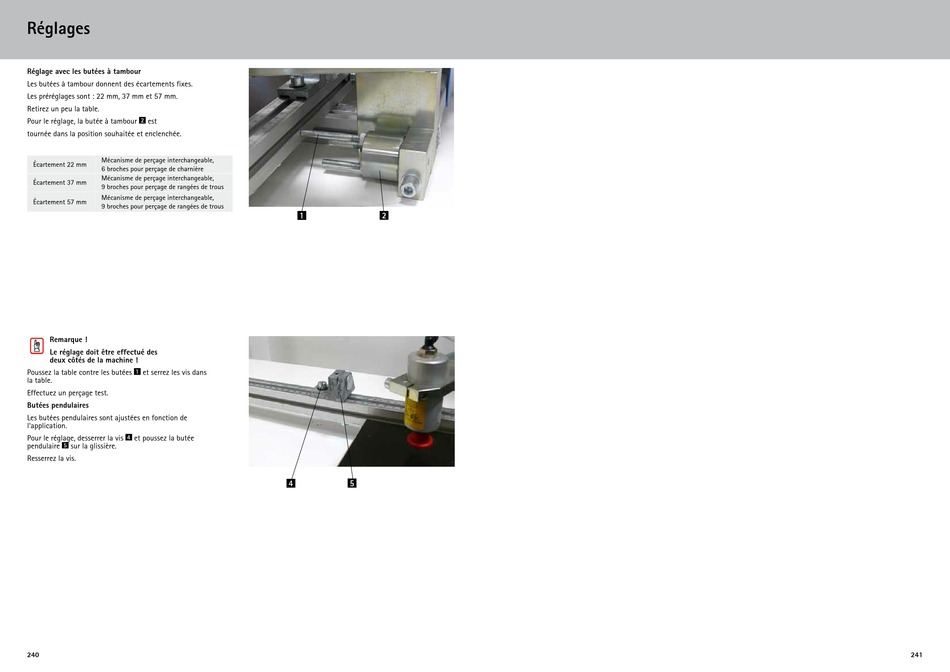

Réglages
Réglage avec les butées à tambour
Les butées à tambour donnent des écartements fixes.
Les préréglages sont : 22 mm, 37 mm et 57 mm.
Retirez un peu la table.
Pour le réglage, la butée à tambour est
2
tournée dans la position souhaitée et enclenchée.
Mécanisme de perçage interchangeable,
Écartement 22 mm
6 broches pour perçage de charnière
Mécanisme de perçage interchangeable,
Écartement 37 mm
9 broches pour perçage de rangées de trous
Mécanisme de perçage interchangeable,
Écartement 57 mm
9 broches pour perçage de rangées de trous
Remarque !
Le réglage doit être effectué des
deux côtés de la machine !
Poussez la table contre les butées et serrez les vis dans
1
la table.
Effectuez un perçage test.
Butées pendulaires
Les butées pendulaires sont ajustées en fonction de
l'application.
Pour le réglage, desserrer la vis 4 et poussez la butée
pendulaire 5 sur la glissière.
Resserrez la vis.
