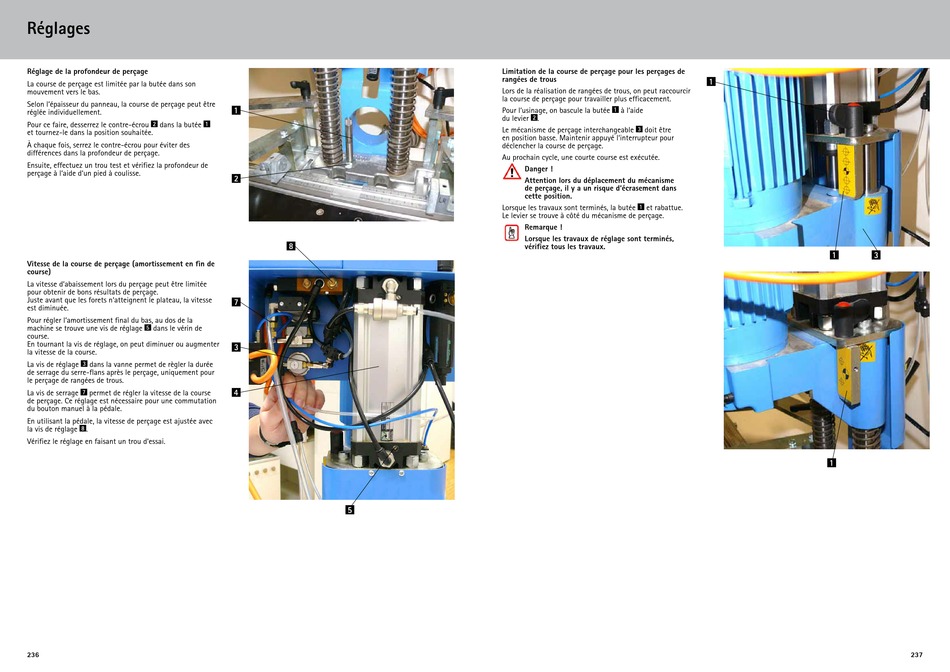

Réglages
Réglage de la profondeur de perçage
La course de perçage est limitée par la butée dans son
mouvement vers le bas.
Selon l'épaisseur du panneau, la course de perçage peut être
réglée individuellement.
Pour ce faire, desserrez le contre-écrou dans la butée
2 1
et tournez-le dans la position souhaitée.
À chaque fois, serrez le contre-écrou pour éviter des
différences dans la profondeur de perçage.
Ensuite, effectuez un trou test et vérifiez la profondeur de
perçage à l'aide d'un pied à coulisse.
Vitesse de la course de perçage (amortissement en fin de
course)
La vitesse d'abaissement lors du perçage peut être limitée
pour obtenir de bons résultats de perçage.
Juste avant que les forets n'atteignent le plateau, la vitesse
est diminuée.
Pour régler l'amortissement final du bas, au dos de la
machine se trouve une vis de réglage dans le vérin de
5
course.
En tournant la vis de réglage, on peut diminuer ou augmenter
la vitesse de la course.
La vis de réglage dans la vanne permet de règler la durée
3
de serrage du serre-flans après le perçage, uniquement pour
le perçage de rangées de trous.
La vis de serrage permet de régler la vitesse de la course
7
de perçage. Ce réglage est nécessaire pour une commutation
du bouton manuel à la pédale.
En utilisant la pédale, la vitesse de perçage est ajustée avec
la vis de réglage 8 .
Vérifiez le réglage en faisant un trou d'essai.
236
1
2
8
7
3
4
5
Limitation de la course de perçage pour les perçages de
rangées de trous
Lors de la réalisation de rangées de trous, on peut raccourcir
la course de perçage pour travailler plus efficacement.
Pour l'usinage, on bascule la butée à l'aide
1
du levier .
2
Le mécanisme de perçage interchangeable 3 doit être
en position basse. Maintenir appuyé l'interrupteur pour
déclencher la course de perçage.
Au prochain cycle, une courte course est exécutée.
Danger !
Attention lors du déplacement du mécanisme
de perçage, il y a un risque d'écrasement dans
cette position.
Lorsque les travaux sont terminés, la butée et rabattue.
1
Le levier se trouve à côté du mécanisme de perçage.
Remarque !
Lorsque les travaux de réglage sont terminés,
vérifiez tous les travaux.
1
1 3
1
237
