Hettich BlueMax Mini Modular Betriebsanleitung Seite 43

Montageanleitungen

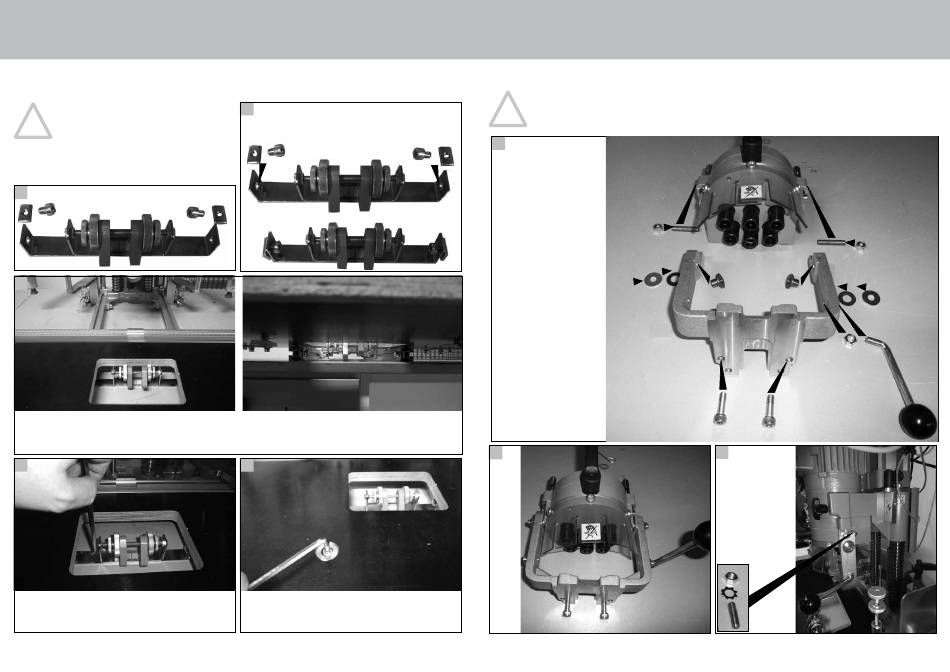

Mittenanschlag
Bevor Sie mit der Montage beginnen, machen Sie
! unbedingt zuerst die Maschine strom- und drucklos!
i
2
Mittenenanschlag und Maschinentisch gemeinsam in die Fussprofile der Maschine schieben.
3
Mittenanschlag in Position schieben und mit Inbusschlüssel
festziehen.
86
1
Schrauben mit Nutstein am Mittenanschlag montieren.
4
Maschinentisch in Position schieben und mit Inbusschlüssel
festziehen.
Einpressbügel
!
Bevor Sie mit der Montage beginnen, machen Sie unbedingt zuerst die Maschine strom- und drucklos!
1
i
Durch das Anziehen der
Schraube links / rechts wird
die Schwenkbarkeit des Bügels
reguliert.
2 Einstellschraube zur
Eistellung der Recht-
winkeligkeit
des Einpressbügel.
87
