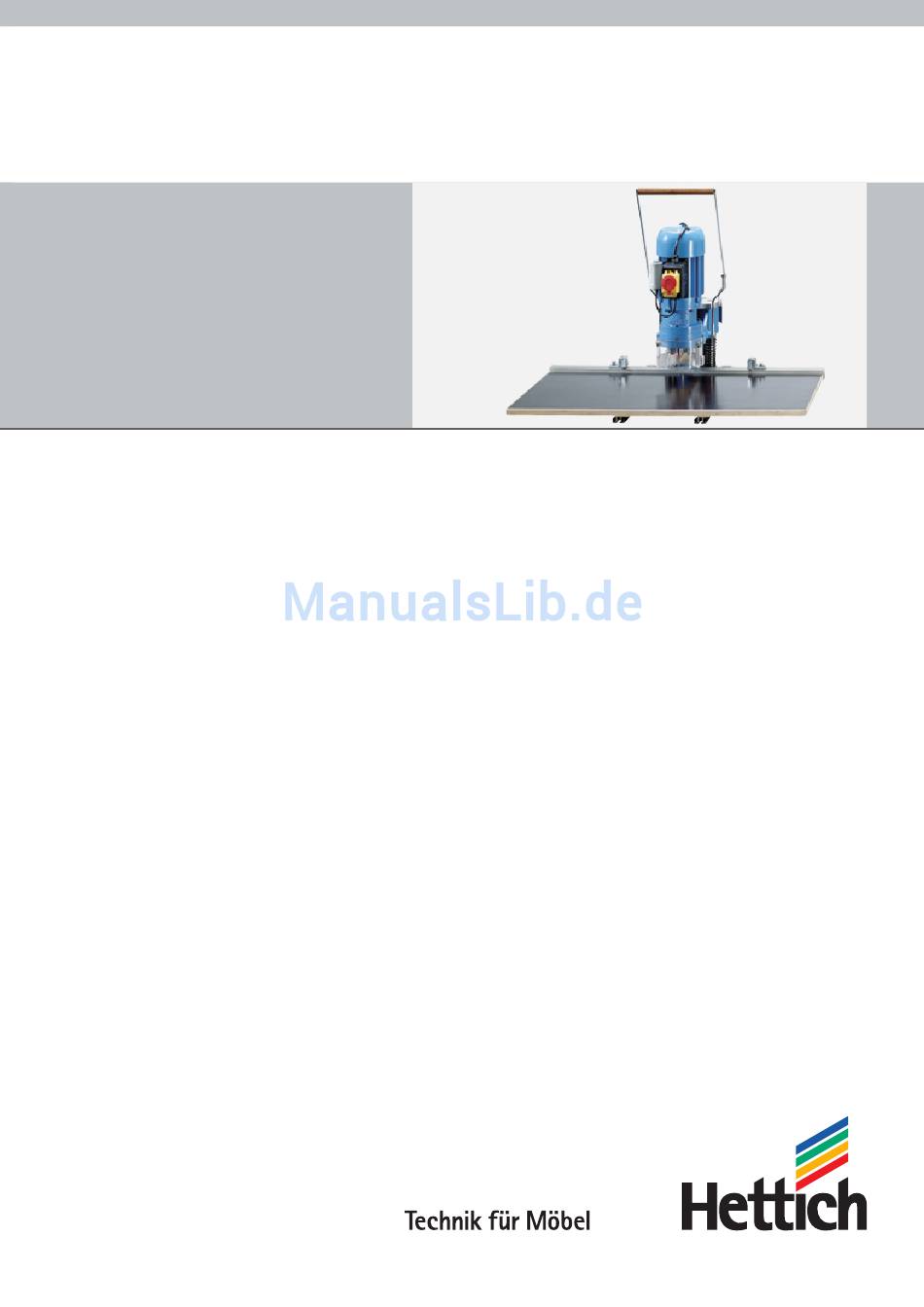

- Seite 1 BlueMax Mini Typ 2/6 Betriebsanleitung Operating Instructions Instructions de Service Instrucciones de Servicio Instruções de funcionamento (EU) Руководство по эксплуатации Handleiding Instrukcja obsługi...
-
Seite 3: Inhaltsverzeichnis
3.0 Arbeitsvorbereitung 3.1 Bohrtiefeneinstellung 3.2 Randabstand 3.3 Pendelanschläge 4.0 Bedienung 4.1 BLUE MAX mini Typ 2/6 5.0 Verarbeitungsschritte 5.1 Verarbeitung von Hettich Scharnieren 95° - 170° Öffnungswinkel 5.2 Verarbeitung von Hettich Montageplatten 5.3 Verarbeitung von Hettich Verbindungsbeschlägen 6.0 Pflege und Wartung 7.0 Ersatzteilliste BLUE MAX mini, Typ 2/6... -
Seite 4: Allgemeines
Diese Bohrmaschine ist ein Qualitätsprodukt mit vielseitigen senem Personal betreiben lassen. Einsatzmöglichkeiten. Sicherheitswidrige Anweisungen sind abzulehnen! Mit der BLUE MAX mini 2/6 können HETTICH-Scharniersysteme und 2. Vor dem Verlassen ist die Maschine auszuschalten. Maschinen Verbindungsbeschläge verarbeitet werden. niemals unbeaufsichtigt laufen lassen! Netzstecker ziehen und Die solide, kompakte Bauweise mit nur wenigen drehenden Teilen die Bohrer ausbauen. - Seite 5 2. Bei einigen Arbeitsgängen und besonderen Werkstücken I) Schutzbereich (z.B. Rahmentüren, Lisenen oder Sonderprofilen) ist vollständige Nicht bei laufender Maschine in den Arbeitsbereich der Kapselung und Absaugung nicht möglich. Staubschutzmasken Maschine greifen! tragen! 1. Quetschgefahr! N) Reststücke ACHTUNG! Werkstücke so gestalten, daß keine Reststücke weggeschleudert Niemals in den Schutzbereich gehen und von außen von einer werden.
-
Seite 6: Aufbau Und Anschluss
2.0 Aufbau und Anschluss 2.1 Abbildung BLUE MAX mini Typ 2/6 2.2 Aufbau und Anschluß allgemein Die BLUE MAX mini 2/6 wird kartonverpackt ausgeliefert. Einige Teile und Komponenten müssen montiert werden, um die Maschine betriebsfertig zu machen. Nach dem Zusammenbau ist die Maschine von Transportstaub und Konservierungsmitteln (Öl) zu reinigen. -
Seite 7: Elektroanschluss
2.2.3 Bohrer Die Maschine ist für den Einsatz von hartmetallbestückten Bohrern mit 57 mm Länge, Zentrierspitze, 10 mm Schaftdurchmesser (mit Spannfläche) vorgesehen. Bohrer bis zum Anschlag, Spannfläche zu den Gewindestiften gedreht, einstecken und mit Sechskantstift- schlüssel SW 2,5 festziehen. Spindeldrehrichtung beachten. Gegebenenfalls die Länge der Bohrer über die im Bohrerschaft eingebrachten Stellschrauben nachjustieren. -
Seite 8: Arbeitsvorbereitung / 4.0 Bedienung
3.0 Arbeitsvorbereitung / 4.0 Bedienung Achtung: Netzstecker ziehen bevor Sie die Maschine umrüsten! 3.1 Bohrtiefeneinstellung Durch Verdrehen der Gewindestange kann die Bohrtiefe verän- dert und mit der unteren Rändelmutter gekontert werden. Eine Umdrehung entspricht 1 mm. Jeweils Probebohrungen durchführen, um die exakte Bohrtiefe festzustellen! 3.2 Randabstand Die Einstellung des Randabstandes erfolgt durch Verschieben des Anschlaglineals nach Skala. -
Seite 9: Verarbeitungsschritte
Werkstück anlegen, gegen das Anschlaglineal und die Pendelanschläge schieben. Motor am Motorschalter einschalten und den Handhebel zum Bohren bis zum Anschlag nach unten drücken. Jetzt kann z.B. das Hettich Scharnier Intermat Top Exklusiv T 23 von Hand eingesetzt werden. Warnung: Während des Betriebs der Maschine dürfen sich Ihre Hände nicht... -
Seite 10: Verarbeitung Von Hettich Montageplatten
Werkstück anlegen, gegen das Anschlaglineal und die Pendelan- schläge schieben. Motor am Motorschalter einschalten und den Handhebel zum Bohren bis zum Anschlag nach unten drücken. Jetzt kann z.B. die Montageplatte „Hettich Direkt Top“ von Hand eingesetzt werden. Warnung: Während des Betriebs der Maschine dürfen sich Ihre Hände... -
Seite 11: Verarbeitung Von Hettich Verbindungsbeschlägen
Werkstück anlegen, gegen das Anschlaglineal und die Pendelan- schläge schieben. Motor am Motorschalter einschalten und den Handhebel zum Bohren bis zum Anschlag nach unten drücken. Jetzt kann z.B. der Hettich Verbindungsbeschlag VB 36/19 von Hand eingesetzt werden. Warnung: Während des Betriebs der Maschine dürfen sich Ihre Hände nicht... -
Seite 12: Pflege Und Wartung / 7.0 Ersatzteile
6.0 Pflege und Wartung / 7.0 Ersatzteile 6.0 Pflege und Wartung Die Führungssäulen sind regelmäßig von Staub zu befreien. Die Führungssäulen nur nach längerem Stillstand säubern und mit 2-3 Tropfen Maschinenöl fetten. Alle Bohrerschäfte sind vor dem Einsetzen in die Spannfutter leicht zu fetten, um leichtes Einsetzen und wieder Herausnehmen der Bohrer zu gewährleisten. -
Seite 13: Explosionszeichnungen
7.2 Explosionszeichnungen... -
Seite 14: Technische Daten
8.0 Technische Daten 8.1 Sicherheitseinrichtungen 8.3 Geräuschemission 8.1.1 Der BLUE MAX mini Typ 2/6 ist mit einem Unterspannungs- Der angegebenen A-bewertete äquivalente Dauerschallpegel am auslöser ausgerüstet, der einen unerwarteten Anlauf der Arbeitsplatz des Bedienpersonals ist der energetische Mittelwert aus Maschine nach Spannungsausfall verhindert. Außerdem den Meßwerten von fünf Messungen, die jeweils über einen Arbeits- schützen Thermoelemente in der Motorwicklung den Motor gang vorgenommen wurden. - Seite 100 Hettich FurnTech GmbH & Co. KG Gerhard-Lüking-Straße 10 32602 Vlotho, Deutschland Tel.: +495733/798-0 Fax: +495733/798202 www.hettich.com...
