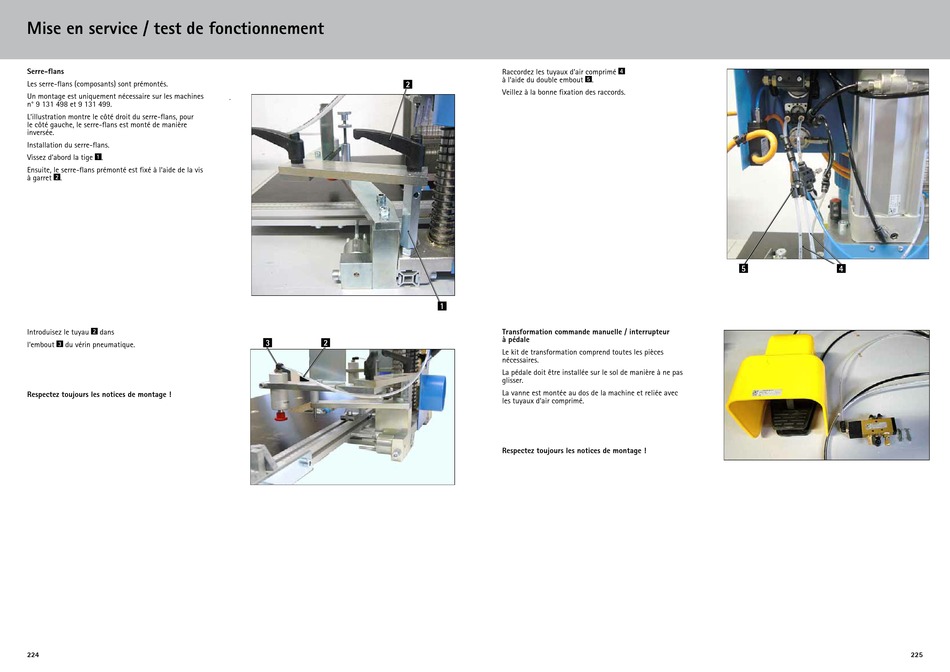

Mise en service / test de fonctionnement

Serre-flans

Les serre-flans (composants) sont prémontés.
Un montage est uniquement nécessaire sur les machines
n° 9 131 498 et 9 131 499.
L'illustration montre le côté droit du serre-flans, pour
le côté gauche, le serre-flans est monté de manière
inversée.
Installation du serre-flans.
Vissez d'abord la tige .
1
Ensuite, le serre-flans prémonté est fixé à l'aide de la vis
à garret
2 .
Introduisez le tuyau 2 dans
l'embout du vérin pneumatique.
3
Respectez toujours les notices de montage !
224
2
1
3 2
Raccordez les tuyaux d'air comprimé 4
à l'aide du double embout .
5
Veillez à la bonne fixation des raccords.
Transformation commande manuelle / interrupteur
à pédale
Le kit de transformation comprend toutes les pièces
nécessaires.
La pédale doit être installée sur le sol de manière à ne pas
glisser.
La vanne est montée au dos de la machine et reliée avec
les tuyaux d'air comprimé.
Respectez toujours les notices de montage !
5 4
225
