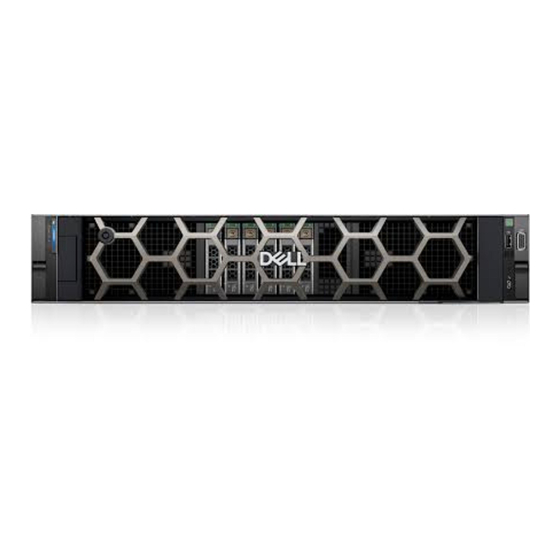

Seite 1 Dell PowerEdge R760xa Installations- und Service-Handbuch Vorschriftenmodell: E102S Vorschriftentyp: E102S001 August 2023 Rev. A01...
Seite 2 WARNUNG weist auf ein potenzielles Risiko für Sachschäden, Verletzungen oder den Tod hin. © 2023 Dell Inc. oder Ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell Technologies, Dell und andere Marken sind Marken von Dell Inc. oder ihren Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein.
Seite 3 Inhaltsverzeichnis Kapitel 1: Über dieses Dokument...................... 8 Kapitel 2: Übersicht über das Dell PowerEdge R760xa-System............9 Vorderansicht des Systems..............................9 Ansicht des linken Bedienfelds............................12 Ansicht des rechten Bedienfelds..........................13 Rückansicht des Systems..............................14 Systeminneres..................................16 Ausfindigmachen des Express-Servicecodes und des Service-Tags................17 Etiketten mit Systeminformationen...........................
Seite 4 Kapitel 5: Vor-Betriebssystem-Verwaltungsanwendungen..............37 System-Setup-Programm..............................37 System-BIOS..................................38 iDRAC Settings................................60 Device Settings (Geräteeinstellungen)........................60 Service Tag Settings..............................60 Dell Lifecycle Controller..............................60 Integrierte Systemverwaltung............................. 60 Start-Manager..................................60 PXE-Boot....................................61 Kapitel 6: Mindestkonfiguration für POST..................62 Mindestkonfiguration für POST............................62 Konfigurationsvalidierung..............................62 Fehlermeldungen................................63 Kapitel 7: Installieren und Entfernen von Systemkomponenten ............64...
Seite 5 Installieren des Laufwerkträgers..........................84 Installieren des E3.S-Laufwerkträgers........................85 Entfernen des Laufwerks aus dem Laufwerkträger....................86 Entfernen des E3.S-Laufwerks aus dem Laufwerkträger..................87 Installieren des Laufwerks im Laufwerkträger......................88 Einsetzen des E3.S-Laufwerks in den Laufwerkträger.................... 89 Entfernen des Platzhalters für ein NVMe-Laufwerk....................90 Einsetzen eines Platzhalters für ein NVMe-Laufwerk....................91 PERC-Modul..................................
Seite 6 Optionales BOSS-N1-Modul............................. 162 Entfernen des Platzhalters für das BOSS-N1-Modul....................162 Installieren des Platzhalters für das BOSS-N1-Modul..................... 163 Entfernen des Platzhalters für den BOSS-N1-Kartenträger.................. 164 Installieren des Platzhalters für den BOSS-N1-Kartenträger................. 165 Entfernen des BOSS-N1-Moduls..........................166 Installieren des BOSS-N1-Moduls..........................169 Entfernen des BOSS-N1-Luftkanals........................... 171 Installieren des BOSS-N1-Luftkanals.........................
Seite 7 Kapitel 11: Wie Sie Hilfe bekommen....................221 Informationen zum Recycling oder End-of-Life-Service....................221 Kontaktaufnahme mit Dell Technologies.........................221 Zugriff auf Systeminformationen mithilfe von QRL.......................221 Quick Resource Locator für das PowerEdge R760xa-System................222 Automatisierter Support mit Secure Connect Gateway (SCG)..................222 Kapitel 12: Dokumentationsangebot....................223 Inhaltsverzeichnis...
Seite 8 Über dieses Dokument Dieses Dokument bietet eine Übersicht über das System, Informationen zur Installation und zum Austausch von Komponenten, Diagnosetools und Richtlinien, die bei der Installation bestimmter Komponenten befolgt werden müssen. Über dieses Dokument...
Seite 9 VORSICHT: Installieren Sie keine GPUs, Netzwerkkarten oder andere PCIe Geräte auf Ihrem System, die nicht von Dell validiert und getestet werden. Durch nicht autorisierte und ungültige Hardware-Installationen verursachte Schäden führen dazu, dass die System Garantie ungültig wird. Themen: •...
Seite 10 Standardzugriff auf den iDRAC entschieden haben, ist auf dem Informations-Tag zudem das sichere Standardkennwort des iDRAC vermerkt. Laufwerksplatzhalter k. A. Laufwerkplatzhalter für Konfiguration mit direkt angeschlossenen Laufwerken Abbildung 2. Vorderansicht eines Systems mit 8 x 2,5"-Laufwerk Übersicht über das Dell PowerEdge R760xa-System...
Seite 11 Das Informations-Tag ist eine ausziehbare Platte mit einem Aufkleber, auf dem Systeminformationen wie die Service-Tag-Nummer, die NIC und die MAC-Adresse vermerkt sind. Wenn Sie sich für den sicheren Standardzugriff auf den iDRAC entschieden haben, ist auf dem Übersicht über das Dell PowerEdge R760xa-System...
Seite 12 Abbildung 5. Linkes Bedienfeld mit optionaler iDRAC Quick Sync 2-Anzeige Tabelle 4. Linkes Bedienfeld mit optionaler iDRAC Quick Sync 2-Anzeige Element Anzeige, Taste oder Symbol Beschreibung Anschluss Status-LED-Anzeigen k. A. Zeigt den Status des Systems an. Weitere Informationen finden Sie im Abschnitt Status-LED-Anzeigen. Übersicht über das Dell PowerEdge R760xa-System...
Seite 13 Netzwerkparameter konfigurieren. Sie können außerdem über ein unterstütztes mobiles Gerät die Ansicht für virtuelle Tastatur, Video und Maus (KVM) sowie die Kernel-basierte virtuelle Maschine (KVM) starten. Weitere Informationen finden Sie im Benutzerhandbuch zum Integrated Dell Remote Access Controller unter www.dell.com/ poweredgemanuals. ANMERKUNG:...
Seite 14 Tabelle 5. Rechtes Bedienfeld (fortgesetzt) Element Anzeige oder Taste Symbol Beschreibung im Benutzerhandbuch zu Integrated Dell Remote Access Controller unter www.dell.com/poweredgemanuals. ANMERKUNG: Sie können iDRAC Direct konfigurieren, indem Sie ein USB-auf- Mikro-USB (Typ AB)-Kabel verwenden, das Sie mit Ihrem Laptop oder Tablet verbinden können.
Seite 15 Der USB-Anschluss ist 9-polig und 3.0-konform. Über diesen Port lassen sich USB-Geräte an das System anschließen. Dedizierter iDRAC9 Ermöglicht Remote-Zugriff auf den iDRAC. Weitere Informationen finden Sie Ethernet-Port im Benutzerhandbuch für Integrated Dell Remote Access Controller unter www.dell.com/poweredgemanuals. Systemidentifikationst Die Systemidentifikationstaste befindet sich auf der Vorder- und Rückseite aste des Systems.
Seite 16 Systeminneres Übersicht über das Dell PowerEdge R760xa-System Abbildung 8. Systeminneres 1. Griff 2. BOSS-N1-Modul (optional)
Seite 17 3. OpenManage Mobile (OMM)-Etikett 4. Etikett mit iDRAC-MAC-Adresse und Kennwort für den sicheren iDRAC-Zugriff 5. Service-Tag, Express-Servicecode, QRL-Etikett Etiketten mit Systeminformationen Die Etiketten mit Systeminformationen befinden sich auf der Rückseite der Systemabdeckung. Abbildung 10. Serviceinformationen Übersicht über das Dell PowerEdge R760xa-System...
Seite 18 Abbildung 11. Informationen zum Arbeitsspeicher Abbildung 12. Elektrische Übersicht Übersicht über das Dell PowerEdge R760xa-System...
Seite 19 Abbildung 13. LED-Verhalten Abbildung 14. Symbollegende Abbildung 15. Konfiguration und Layout für 2,5-Zoll-Laufwerks System Abbildung 16. Systemaufgaben Übersicht über das Dell PowerEdge R760xa-System...
Seite 20 Abbildung 17. Kühlkörper Abbildung 18. BOSS-N1 Abbildung 19. Express-Service-Tag Matrix für Schienendimensionierung und Rackkompatibilität Detaillierte Informationen zu den Schienenlösungen, die mit Ihrem System kompatibel sind, finden Sie in der Dell Enterprise Matrix für Schienendimensionierung und Rackkompatibilität, die unter https://i.dell.com/sites/csdocuments/Business_solutions_engineering- Docs_Documents/en/rail-rack-matrix.pdf verfügbar ist.
Seite 21 Technische Daten Die technischen Daten und Umgebungsbedingungen für Ihr System sind in diesem Abschnitt enthalten. Themen: • Gehäuseabmessungen • Gewicht des Systems • Technische Daten des Prozessors • PSU – Technische Daten • Unterstützte Betriebssysteme • Technische Daten des Lüfters •...
Seite 22 Frontverkleidung ANMERKUNG: Zb ist die externe Nennfläche der Rückwand, auf der sich die I/O-Anschlüsse der Hauptplatine befinden. Gewicht des Systems Tabelle 8. Gewichtsangaben für das PowerEdge R760xa-System Systemkonfiguration Höchstgewicht (mit allen Laufwerken/SSDs) Ein Server mit vollständig bestückten Laufwerken 27,5 kg (60,62 lb) Server ohne Laufwerke und ohne Netzteil 25,1 kg (55,33 lb)
Seite 23 ANMERKUNG: Verwenden Sie beim Auswählen und Aufrüsten der Systemkonfiguration das Enterprise Infrastructure Planning Tool unter Dell.com/calc, um den Stromverbrauch des Systems zu prüfen und eine optimale Energienutzung zu gewährleisten. ANMERKUNG: Falls ein System mit 2.400-W-Wechselstromnetzteilen an der Untergrenze von 100–120 VAC arbeitet, liegt die Nennleistung pro Netzteil bei bis zu 1.400 W.
Seite 24 Das PowerEdge R760xa-System verwendet eine CR 2032; 3,0-V-Lithium-Knopfzellenbatterie-Batterie. Technische Daten der Erweiterungskarten-Riser Das PowerEdge R760xa System unterstützt bis zu vier PCIe-Gen5-x16-Karten auf der Systemrückseite und entweder vier PCIe-Gen5- x16-GPU-Karten doppelter Breite oder acht PCIe-Gen5-x8-GPU-Karten einfacher Breite auf der Systemvorderseite. Tabelle 13. Erweiterungskartensteckplätze auf der Hauptplatine ...
Seite 25 Tabelle 13. Erweiterungskartensteckplätze auf der Hauptplatine (fortgesetzt) Steck CPU1 CPU2 platz- Kartenunterstützung RF1A RF1B RF2A RF1B PCIe- FH-FL x16 (doppelte Steck Breite oder x8 (einfache oder – – – – platz einfache Breite) FH-HL Breite) PCIe- FH-FL Steck x8 (einfache oder –...
Seite 26 Technische Daten des Arbeitsspeichers Das PowerEdge R760xa-System unterstützt die folgenden Arbeitsspeicherspezifikationen für einen optimalen Betrieb. Tabelle 15. Technische Daten des Arbeitsspeichers Einzelprozessor Zwei Prozessoren DIMM- Mindest- Mindest- DIMM-Typ DIMM-Rank Maximale Maximale Kapazität Systemkapazit Systemkapazit Systemkapazität Systemkapazität ät ät Single-Rank 16 GB 16 GB...
Seite 27 Der Micro-USB 2.0-konforme Anschluss kann nur als iDRAC Direct- oder Verwaltungsanschluss verwendet werden. Technische Daten des NIC-Ports Das PowerEdge R760xa-System unterstützt bis zu zwei NIC-Ports (Network Interface Controller) mit 10/100/1000 Mbit/s, die auf dem LOM (LAN on Motherboard) und den optionalen OCP-Karten (Open Compute Project) integriert sind.
Seite 28 VGA-Ports – Technische Daten Das PowerEdge R760xa-System unterstützt den DB-15-VGA-Port auf der Frontblende und auf der hinteren E/A-Platine (optional für die Konfiguration mit direkter Flüssigkeitskühlung). Grafik – Technische Daten Das PowerEdge R760xa-System unterstützt einen integrierten Matrox G200-Grafik-Controller mit 16 MB Videoframepuffer. Tabelle 20. Unterstützte Optionen für die Videoauflösung ...
Seite 29 Tabelle 23. Dauerbetriebsspezifikationen für ASHRAE A4 Temperatur Technische Daten Zulässige kontinuierliche Vorgänge Temperaturbereich für Höhen <= 900 m (<= 5-45 °C (41-113 °F) ohne direkte Sonneneinstrahlung auf die Geräte 2953 ft) Prozentbereich für Luftfeuchtigkeit (zu jeder Zeit 8 % relative Luftfeuchtigkeit mit -12 °C (10,4 °F) Mindesttaupunkt bis 90 % nicht kondensierend) relative Luftfeuchtigkeit mit 24°C (75,2 °F) Maximaltaupunkt Betriebshöhe – Leistungsreduzierung...
Seite 30 ● RDIMMs mit einer Kapazität von 128 GB oder mehr werden nicht unterstützt. ● Zwei Netzteile sind erforderlich. Die Systemleistung kann im Falle eines PSU-Fehlers reduziert werden ● Von Dell nicht qualifizierte externe Karten und/oder externe Karten mit einer Leistungsaufnahme von mehr als 25 W werden nicht unterstützt ●...
Seite 31 330 W 350 W ANMERKUNG: Das PowerEdge R760xa-System unterstützt alle CPU-SKUs bei 35 °C (95 °F), mit Ausnahme von 8470Q- und 6458Q-CPUs mit 350 W, die Unterstützung für Flüssigkeitskühlung benötigen. ANMERKUNG: R760xa unterstützt nur eine Art von Lüfter. Bei allen R760xa-Systemkonfigurationen müssen sechs Lüfter installiert werden.
Seite 32 Der Integrated Dell Remote Access Controller (iDRAC) wurde entwickelt, um Ihre Produktivität als Systemadministrator zu steigern und die Gesamtverfügbarkeit der Dell Server zu verbessern. Der iDRAC warnt Sie bei Systemproblemen, hilft Ihnen bei der Remote- Verwaltung und reduziert die Notwendigkeit für physischen Zugriff auf das System.
Seite 33 Wissensdatenbank unter https://www.dell.com/support/ article/sln000178115. Lifecycle-Controller Benutzerhandbuch für Dell Lifecycle Controller unter https://www.dell.com/idracmanuals oder für systemspezifische Benutzerhandbuch für Dell Lifecycle Controller rufen Sie https:// www.dell.com/poweredgemanuals > Seite Produktsupport Ihres Systems > Dokumentation auf. ANMERKUNG: Informationen zum Ermitteln der aktuellsten iDRAC-Version für Ihre Plattform und zur neuesten...
Seite 34 Dell Remote Access Controller RACADM CLI Guide verfügbar unter https://www.dell.com/idracmanuals. Sie können auch über ein Automatisierungstool – die Redfish-API – auf iDRAC zugreifen. Weitere Informationen finden Sie unter Benutzerhandbuch für Integrated Dell Remote Access Controller – Redfish API-Handbuch verfügbar unter https://developer.dell.com. Ressourcen für die Installation des Betriebssystems Wenn das System ohne Betriebssystem geliefert wurde, können Sie ein unterstütztes Betriebssystem mithilfe einer der in der...
Seite 35 1. Rufen Sie www.dell.com/support/drivers auf. 2. Geben Sie die Service-Tag-Nummer des Systems in das Feld Geben Sie eine Dell-Service-Tag-Nummer, eine Dell Produkt-ID oder ein Modell ein ein und drücken Sie die Eingabetaste. ANMERKUNG: Wenn Sie keine Service-Tag-Nummer haben, klicken Sie auf Alle Produkte Durchsuchenund navigieren Sie zu Ihrem Produkt.
Seite 36 3. Klicken Sie auf der angezeigten Produktseite auf Treiber und Downloads. Auf der Seite Treiber und Downloads werden alle für das System anwendbaren Treiber angezeigt. 4. Laden Sie die Treiber auf ein USB-Laufwerk, eine CD oder eine DVD herunter. Anfängliche Systemeinrichtung und Erstkonfiguration...
Seite 37 Sie können grundlegende Einstellungen und Funktionen des Systems ohne Starten des Betriebssystems mithilfe der System-Firmware verwalten. Optionen zum Verwalten der Vor- Betriebssystemanwendungen Sie können eine der folgenden Optionen verwenden, um die Vor-Betriebssystemanwendungen zu verwalten: ● System-Setup-Programm ● Dell Lifecycle Controller ● Start-Manager ● Vorstartausführungssumgebung (Preboot eXecution Environment, PXE) Themen: • System-Setup-Programm •...
Seite 38 (Vereinheitlichte erweiterbare Firmware-Schnittstelle)). Mit dem Dienstprogramm für iDRAC-Einstellungen können verschiedene iDRAC-Parameter aktiviert oder deaktiviert werden. Weitere Informationen zu diesem Dienstprogramm finden Sie unter Benutzerhandbuch für Integrated Dell Remote Access Controller verfügbar unter https://www.dell.com/idracmanuals Device Settings (Geräteeinstellungen) Ermöglicht Ihnen die Konfiguration von Geräteeinstellungen für Geräte wie Speicher-Controller oder Netzwerkkarten.
Seite 39 Ist der Optimizer Mode (Optimierungsmodus) aktiviert, arbeiten die DRAM- Controller unabhängig voneinander im 64-Bit-Modus und liefern optimale Arbeitsspeicherleistung. Wenn der Dell Fault Resilient Mode (FRM) aktiviert ist, wird ein Prozentsatz des gesamten installierten Speichers so konfiguriert, dass eine fehlerresistente Zone erstellt wird, beginnend mit der niedrigsten Systemspeicheradresse, die von ausgewählten Hypervisoren...
Seite 40 Tabelle 36. Details zu Speichereinstellungen (fortgesetzt) Option Beschreibung Fehlerresistenzmodus [%] an. Wenn Dell NUMA Fault Resilient Mode (FRM) aktiviert ist, wird ein Prozentsatz des installierten Speichers in jedem NUMA-Node so konfiguriert, dass eine fehlerresistente Zone entsteht, die von ausgewählten Hypervisoren für eine widerstandsfähige Host-Virtualisierung genutzt werden kann.
Seite 41 Tabelle 37. Details zu Prozessoreinstellungen Option Beschreibung Logischer Prozessor Jeder Prozessorkern unterstützt bis zu zwei logische Prozessoren. Wenn die Option Logical Processor (Logischer Prozessor) auf Enabled (Aktiviert) gesetzt ist, zeigt das BIOS alle logischen Prozessoren an. Wenn die Option auf Disabled (Deaktiviert) gesetzt ist, zeigt das BIOS pro Kern nur einen Prozessor an.
Seite 42 Gibt die MADT-Core-Aufzählung an. Diese Option ist standardmäßig auf Rundlaufverfahren festgelegt. Die lineare Option unterstützt die Branchen-Core-Aufzählung, während die Round Rundlauf-Option (Round Robin) die von Dell optimierte Core-Aufzählung unterstützt. UMA-basiertes Clustering Es handelt sich um ein schreibgeschütztes Feld und wird als Quadrant angezeigt, wenn Sub NUMA Cluster deaktiviert ist, oder als Disabled, wenn das Sub NUMA Cluster ein 2- oder 4-Wege ist.
Seite 43 Ermöglicht die Konfiguration der Dell AVX Scaling Technology. Diese Option ist standardmäßig auf 0 festgelegt. Geben Sie den Wert zwischen 0 und 12 Bins ein. Der eingegebene Wert verringert die Frequenz der Dell AVX Scaling Technology, wenn die Funktion Dell Controlled Turbo aktiviert ist. Optimierungsmodus Aktiviert oder deaktiviert die CPU-Leistung.
Seite 44 Tabelle 37. Details zu Prozessoreinstellungen (fortgesetzt) Option Beschreibung in denen mehrere wiederherstellbare Fehler in der Nähe erkannt werden, was anderenfalls zu einem fatalen Computerprüfereignis führen würde. Diese Funktion ist nur auf Advanced-RAS-Prozessoren verfügbar. Diese Option ist standardmäßig auf Enabled festgelegt. Unterstützung CPU-Absturzprotokolle Dieses Feld steuert die Funktion „Intel CPU Crash Log“...
Seite 45 Modus eingestellt. BIOS NVMe-Treiber Legt den Laufwerkstyp zum Starten des NVMe-Treibers fest. Die verfügbaren Optionen sind Von Dell qualifizierte Laufwerke und Alle Laufwerke. Diese Option ist standardmäßig auf Von Dell qualifizierte Laufwerke eingestellt. Boot Settings (Starteinstellungen) Sie können über den Bildschirm Boot Settings (Starteinstellungen) den Startmodus entweder auf BIOS oder auf UEFI setzen.
Seite 46 Damit ein Betriebssystem im UEFI-Startmodus installiert werden kann, muss es UEFI-kompatibel sein. DOS- und 32-Bit-Betriebssysteme bieten keine UEFI-Unterstützung und können nur im BIOS-Startmodus installiert werden. ANMERKUNG: Aktuelle Informationen zu den unterstützten Betriebssystemen finden Sie unter www.dell.com/ossupport. Ändern der Startreihenfolge Info über diese Aufgabe Möglicherweise müssen Sie die Startreihenfolge ändern, wenn Sie von einem USB-Schlüssel oder einem optischen Laufwerk aus den...
Seite 47 Eingaben haben das folgende Format: nqn.jjjj-mm.<Umgekehrter Domain- Name>:<Einzigartiger String>. Lassen Sie dieses Feld leer, wenn Sie den vom System generierten Wert im folgenden Format verwenden möchten: nqn.1988-11.com.dell:<Modellname>.<Modellnummer>.<Service-Tag>. NVMe-oF-Host-ID Dieses Feld gibt einen Wert von 16 Byte der NVMe-oF-Hostkennung an, der den Host eindeutig mit dem Controller im NVM-Subsystem identifiziert.
Seite 48 Tabelle 43. Details zu Network Settings (fortgesetzt) Option Beschreibung Host-Sicherheitsschlüsselpfad Dieses Feld gibt den Sicherheitsschlüsselpfad des Hosts an. NVMe-oF-SubSystem-Einstellungen Dieses Feld steuert die Parameter für die Verbindungen des NVMe-oF- Subsystems n. Tabelle 44. Details zu PXE Device n Settings Option Beschreibung Schnittstelle Gibt die für das PXE-Gerät verwendete NIC-Schnittstelle an.
Seite 49 Tabelle 46. Details zum Bildschirm ISCSI Device1 Settings (fortgesetzt) Option Beschreibung Einstellungen für Verbindung 2 Ermöglicht die Steuerung der Konfiguration der iSCSI-Verbindung. Reihenfolge der Verbindung Ermöglicht das Festlegen der Reihenfolge der Verbindungsversuche für die iSCSI- Verbindungen. Tabelle 47. Details zum Bildschirm Konfiguration der TLS-Authentifizierung Option Beschreibung TLS-Authentifizierungsmodus...
Seite 50 Tabelle 49. NVMe-oF-SubSystem-n-Einstellungen (fortgesetzt) Option Beschreibung NVMe-oF-Subsystem-Anschluss Gibt den Anschluss des NVMe-oF-Subsystems für diese Verbindung an. In der Standardeinstellung ist diese Option auf 4420 festgelegt. NVMe-oF-Subsystem-NID Gibt die NamespaceID (NID) für diese NVMe-oF-Verbindung an. NVMe-oF-Subsystem-Controller-ID Gibt die Controller-ID des NVMe-oF-Subsystems für diese Verbindung an. Diese Option ist standardmäßig auf 0 festgelegt.
Seite 51 Tabelle 50. Details zu Integrierte Geräte (fortgesetzt) Option Beschreibung Anzeige verwendet. BIOS gibt während des Einschalt-Selbsttests (POST) und in der Umgebung vor dem Startvorgang sowohl für das primären Add-in-Video als auch für das integrierten Video Anzeigen aus. Das integrierte Video wird anschließend deaktiviert, direkt bevor das Betriebssystem gestartet wird.
Seite 52 Hauptmenü des System-Setups > System-BIOS > Serielle Kommunikation. ANMERKUNG: Der serielle Anschluss ist beim PowerEdge R760xa-System optional. Die Option „Serial Communication“ (serielle Kommunikation) ist nur anwendbar, wenn der serielle COM-Port im System installiert ist. Tabelle 51. Details zu Serielle Kommunikation ...
Seite 53 Tabelle 51. Details zu Serielle Kommunikation (fortgesetzt) Option Beschreibung Einstellung kann unabhängig in iDRAC geändert werden. Aus diesem Grund wird diese Einstellung beim Laden der BIOS-Standardeinstellungen aus dem BIOS- Setup-Dienstprogramm möglicherweise nicht immer auf die Standardeinstellung von "Serial Device 1" (serielles Gerät 1) zurückgesetzt. Failsafe Baud Rate Zeigt die ausfallsichere Baudrate für die Konsolenumleitung an.
Seite 54 Tabelle 52. Systemprofileinstellungen – Details (fortgesetzt) Option Beschreibung Memory Patrol Scrub Legt den Memory Patrol Scrub-Modus fest. Diese Option ist standardmäßig auf Standard festgelegt. Memory Refresh Rate Legt die Speicheraktualisierungsrate auf 1x oder 2x fest. Diese Option ist standardmäßig auf 1x festgelegt.
Seite 55 Tabelle 54. TPM 2.0-Sicherheitsinformationen Option Beschreibung TPM-Informationen TPM Security ANMERKUNG: Das TPM-Menü ist nur verfügbar, wenn das TPM-Modul installiert ist. Ermöglicht es Ihnen, den Berichtsmodus des TPMs zu steuern. Wenn die Option auf Off (Aus) gesetzt ist, wird das Vorhandensein des TPM nicht an das BS gemeldet. Wenn sie auf On (Ein) gesetzt ist, wird das Vorhandensein des TPM an das BS gemeldet.
Seite 56 Tabelle 55. Details zu Systemsicherheit (fortgesetzt) Option Beschreibung Verzögerung bei Legt die Zeitverzögerung für die Systemeinschaltung fest, nachdem die Netzstromversorgung Netzstromwiederherstellung des Systems wiederhergestellt wurde. In der Standardeinstellung ist diese Option auf System (Sofort) gesetzt. In der Standardeinstellung ist diese Option auf Immediate (Sofort). Wenn diese Option auf Sofort festgelegt ist, gibt es keine Verzögerung für das Hochfahren.
Seite 57 Tabelle 55. Details zu Systemsicherheit (fortgesetzt) Option Beschreibung Prüfung bestanden haben oder nicht. Der Audit Mode (Audit-Modus) eignet sich für die programmgesteuerte Festlegung eines Satzes von Richtlinienobjekten. Modus Modus Bereitgestellt ist die sicherste Modus. Im Modus Bereitgestellt Bereitgestellt, PK muss installiert sein und der BIOS führt die Signaturüberprüfung auf programmatischer versucht, Regel zum Aktualisieren Objekte.
Seite 58 Schritte 1. Schalten Sie das System ein oder starten Sie es neu. 2. Geben Sie das Systemkennwort ein und drücken Sie die Eingabetaste. Nächste Schritte Wenn die Option Passwortstatus auf Gesperrt gesetzt ist, geben Sie nach einer Aufforderung beim Neustart das Systemkennwort ein und drücken Sie die Eingabetaste.
Seite 59 ANMERKUNG: Die Option „Password Status“ kann zusammen mit der Option „Setup Password“ verwendet werden, um das System vor unbefugten Änderungen zu schützen. Redundante Betriebssystemsteuerung Wenn Sie den Bildschirm Redundante Betriebssystemsteuerung anzeigen möchten, schalten Sie das System ein, drücken Sie F2 und klicken Sie aufHauptmenü...
Seite 60 Bestimmte Plattformkonfigurationen unterstützen möglicherweise nicht alle Funktionen des Dell Lifecycle Controller. Weitere Informationen zur Einrichtung des Dell Lifecycle Controller, zur Konfiguration der Hardware und Firmware sowie zur Bereitstellung des Betriebssystems finden Sie in der Dokumentation zum Dell Lifecycle Controller unter https://www.dell.com/idracmanuals.
Seite 61 Launch System Setup (System-Setup Ermöglicht den Zugriff auf das System-Setup. starten) Launch Lifecycle Controller (Starten des Beendet den Start-Manager und ruft das Dell Lifecycle Controller-Programm auf. Lifecycle Controller) Systemdienstprogramme Ermöglicht das Starten von Systemdienstprogrammen wie z. B. „Diagnose starten“, „Explorer für BIOS-Aktualisierungsdateien“, „System neu starten“.
Seite 62 Mindestkonfiguration für POST In diesem Abschnitt sind die POST-Mindestanforderungen für das System und die des Dell-System beschrieben. Themen: • Mindestkonfiguration für POST • Konfigurationsvalidierung Mindestkonfiguration für POST Die im Folgenden aufgeführten Komponenten sind die Mindestkonfiguration für POST: ● Zwei Prozessoren ●...
Seite 63 Tabelle 59. Fehler bei der Konfigurationsvalidierung (fortgesetzt) Fehler Beschreibung Mögliche Ursache und Beispiel Empfehlungen Comm-Fehler Ein Konfigurationselement reagiert während Systemmanagement- Comm Error: Backplane 1 einer Bestandsprüfung nicht über die Seitenbandkommunikation Managementschnittstelle auf iDRAC. Trennen Sie den Netzstrom, setzen Sie das Element neu ein und ersetzen Sie das Element, wenn das Problem weiterhin besteht.
Seite 64 Installieren und Entfernen von Systemkomponenten Themen: • Sicherheitshinweise • Vor der Arbeit an Komponenten im Inneren Ihres Systems • Nach der Arbeit im Inneren des Systems • Empfohlene Werkzeuge • Optionale Frontverkleidung • Systemabdeckung • Laufwerk-Rückwandplatinenabdeckung • Kühlgehäuse • Lüfter •...
Seite 65 Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.
Seite 66 ● Kreuzschlitzschraubenzieher Nr. 1 ● Kreuzschlitzschraubenzieher Nr. 2 ● Torxschraubenzieher T30 ● 5-mm-Sechskantschraubendreher ● Kunststoffstift ● 1/4-Zoll-Flachklingenschraubendreher ● Geerdetes Armband, das mit der Erde verbunden ist ● ESD-Matte ● Spitzzange Sie benötigen die folgenden Werkzeuge für die Montage der Kabel für eine Gleichstrom-Netzteileinheit. ●...
Seite 67 Nächste Schritte Installieren der Frontverkleidung. Installieren der Frontverkleidung Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. 2. Suchen Sie den Schlüssel der Verkleidung und entfernen Sie ihn. ANMERKUNG: Der Schlüssel der Frontverkleidung ist Teil des Frontverkleidungspakets. Schritte 1. Richten Sie die Laschen am rechten Ende der Verkleidung aus und setzen Sie sie in die Steckplätze im System ein. 2.
Seite 68 Schritte 1. Drehen Sie mit einem 1/4-Zoll-Flachkopfschraubendreher oder einem Kreuzschlitzschraubendreher Nr. 2 die Verriegelung gegen den Uhrzeigersinn in die geöffnete Position. 2. Heben Sie die Verriegelung an, bis die Systemabdeckung zurückgleitet. 3. Heben Sie die Abdeckung vom System ab. Abbildung 24. Entfernen der Systemabdeckung Nächste Schritte Bringen Sie die Systemabdeckung wieder Installieren der Systemabdeckung...
Seite 69 Abbildung 25. Installieren der Systemabdeckung Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Laufwerk-Rückwandplatinenabdeckung Entfernen der Abdeckung der Laufwerkrückwandplatine Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt „Vor der Arbeit im Inneren des Systems“.
Seite 70 Abbildung 26. Entfernen der Abdeckung der Laufwerkrückwandplatine Nächste Schritte Bringen Sie die Abdeckung der Laufwerkrückwandplatine wieder Installieren der Rückwandplatinenabdeckung Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Vor der Arbeit an Komponenten im Inneren des Systems.
Seite 71 Abbildung 27. Installieren der Rückwandplatinenabdeckung Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Installieren und Entfernen von Systemkomponenten...
Seite 72 Kühlgehäuse Entfernen des Luftkanals Voraussetzungen VORSICHT: Betreiben Sie das System niemals mit entferntem Kühlgehäuse. Das System kann andernfalls schnell überhitzen, was zum Abschalten des Systems und zu Datenverlust führt. 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt „Vor der Arbeit im Inneren des Systems“.
Seite 73 Abbildung 29. Entfernen des rechten Luftkanals Nächste Schritte Setzen Sie den Luftkanal wieder ein. Installieren des Luftkanals Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Vor der Arbeit an Komponenten im Inneren des Systems.
Seite 74 Abbildung 30. Installieren des linken Luftkanals Abbildung 31. Installieren des rechten Luftkanals Nächste Schritte 1. Setzen Sie die Kabel in die Kerbe des Luftkanals. Das schwarze Kabel gehört in die Kerbe des schwarzen Luftkanals, die grauen Kabel gehören in die Kerbe des grauen Luftkanals. 2.
Seite 75 Lüfter Entfernen der Lüfterkäfigbaugruppe Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren des Systems. 3. Wenn installiert: Entfernen Sie den Luftkanal. 4. Trennen Sie die Kabel von der Systemplatine, die durch die Lüftergehäusebaugruppe geleitet werden. 5.
Seite 76 5. Schließen Sie die Wandhalterungen am System, wenn sie auf Seiten der Kabel geöffent sind. Schritte 1. Richten Sie die Führungsschienen an der Lüftergehäusebaugruppe an den Führungsschienen des Systems aus. 2. Senken Sie die Lüfterkäfigbaugruppe in das System ab, bis sie fest einrastet. 3.
Seite 77 Abbildung 34. Entfernen eines Lüfters Nächste Schritte Setzen Sie den Lüfter wieder ein. Installieren eines Lüfters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Vor der Arbeit an Komponenten im Inneren des Systems. Schritte Richten Sie den Kühlungslüfter aus und schieben Sie ihn in die Kühlungslüfterbaugruppe, bis der Lüfter einrastet.
Seite 78 Abbildung 35. Installieren eines Lüfters Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Seitenwandhalterungen Entfernen der Halterung der Seitenwand Es gibt zwei seitliche Wandhalterungen auf beiden Seiten des Systems. Das Verfahren zum Entfernen ist identisch. Voraussetzungen 1.
Seite 79 2. Drücken Sie auf die mittlere Lasche, um die Halterung vom Gehäuse zu entfernen und heben Sie sie ab. Abbildung 36. Entfernen der Halterung der Seitenwand Nächste Schritte Setzen Sie die Halterung der Seitenwand wieder ein. Installieren der Halterung der Seitenwand Es gibt zwei seitliche Wandhalterungen auf beiden Seiten des Systems.
Seite 80 Abbildung 37. Installieren der Halterung der Seitenwand Nächste Schritte Installieren Sie die Lüfterkäfigbaugruppe. 2. Wenn entfernt: Installieren Sie den Luftkanal. Setzen Sie gegebenenfalls die Abdeckung der Laufwerksrückwandplatine wieder ein. 4. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems.
Seite 81 Abbildung 38. Entfernen eines Laufwerkplatzhalters Nächste Schritte Setzen Sie den Laufwerkplatzhalter wieder ein. Entfernen des Platzhalters für ein E3.S-Laufwerk Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Wenn installiert: Entfernen Sie die Frontverkleidung. VORSICHT: Um eine ausreichende Kühlung des Systems zu gewährleisten, müssen in allen leeren Laufwerkschächten Laufwerkplatzhalter installiert werden.
Seite 82 Installieren eines Laufwerkplatzhalters Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Wenn installiert: Entfernen Sie die Frontverkleidung. Schritte Schieben Sie den Laufwerkplatzhalter in den Laufwerksteckplatz, bis die Entriegelungstaste einrastet. Abbildung 40. Installieren eines Laufwerkplatzhalters Nächste Schritte 1. Wenn entfernt: Installieren Sie die Frontverkleidung.
Seite 83 Nächste Schritte Bringen Sie gegebenenfalls die Frontverkleidung an. Laufwerkträger entfernen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Wenn installiert: Entfernen Sie die Frontverkleidung. 3. Bereiten Sie das Laufwerk mit der Managementsoftware auf das Entfernen vor. Wenn das Laufwerk online ist, blinkt die grüne Aktivitäts-/Fehleranzeige, während das Laufwerk ausgeschaltet wird.
Seite 84 3. Bereiten Sie das Laufwerk mit der Managementsoftware auf das Entfernen vor. Wenn das Laufwerk online ist, blinkt die grüne Aktivitäts-/Fehleranzeige, während das Laufwerk ausgeschaltet wird. Wenn alle Laufwerksanzeigen aus sind, kann das Laufwerk ausgebaut werden. Weitere Informationen finden Sie in der Dokumentation zum Speicher-Controller. VORSICHT: Bevor Sie versuchen, bei laufendem System ein Laufwerk zu entfernen oder einzusetzen, vergewissern Sie sich in der Dokumentation zur Speicher-Controllerkarte, dass der Hostadapter korrekt für das Entfernen und...
Seite 85 VORSICHT: Um Datenverlust zu vermeiden, stellen Sie sicher, dass das Betriebssystem das Installieren von Laufwerken im Hot-Swap-Verfahren unterstützt. Informationen hierzu finden Sie in der mit dem Betriebssystem gelieferten Dokumentation. ANMERKUNG: Wenn ein Hot-Swap-fähiges Ersatzlaufwerk bei eingeschaltetem System eingesetzt wird, beginnt automatisch die Neuerstellung des Laufwerks.
Seite 86 zu verriegeln, kann die Schirmfeder des nicht vollständig eingesetzten Trägers beschädigt und unbrauchbar gemacht werden. VORSICHT: Um Datenverlust zu vermeiden, stellen Sie sicher, dass das Betriebssystem das Installieren von Laufwerken im Hot-Swap-Verfahren unterstützt. Informationen hierzu finden Sie in der mit dem Betriebssystem gelieferten Dokumentation.
Seite 87 ANMERKUNG: Wenn für den Laufwerkträger Torx-Schrauben verwendet wurden, verwenden Sie einen Torx-6- Schraubendreher (für 2,5"-Laufwerke), um das Laufwerk zu entfernen. 2. Heben Sie das Laufwerk aus dem Laufwerkträger heraus. Abbildung 46. Entfernen des Laufwerks aus dem Laufwerkträger Nächste Schritte Installieren Sie das Laufwerk im Laufwerkträger.
Seite 88 2. Schieben Sie das Laufwerk aus dem Laufwerkträger heraus. Abbildung 47. Entfernen des E3.S-Laufwerks aus dem Laufwerkträger Nächste Schritte Einsetzen des E3.S-Laufwerks in den Laufwerkträger. Installieren des Laufwerks im Laufwerkträger Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Entfernen Sie den Laufwerksträger.
Seite 89 Abbildung 48. Installieren eines Laufwerks im Laufwerkträger Nächste Schritte Installieren Sie den Laufwerkträger. Einsetzen des E3.S-Laufwerks in den Laufwerkträger Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise im Abschnitt Sicherheitshinweise. Entfernen Sie den E3.S-Laufwerksträger. Schritte 1. Setzen Sie das Laufwerk so in den Laufwerkträger ein, dass der Laufwerkanschluss zur Rückseite des Trägers zeigt. 2.
Seite 90 Abbildung 49. Einsetzen des E3.S-Laufwerks in den Laufwerkträger Nächste Schritte Installieren Sie den E3.S-Laufwerkträger. Entfernen des Platzhalters für ein NVMe-Laufwerk Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Wenn installiert: Entfernen Sie die Frontverkleidung. Entfernen Sie alle Laufwerke. ANMERKUNG: Alle Laufwerke müssen in ihrer ursprünglichen Position installiert werden.
Seite 91 Abbildung 50. Entfernen des Platzhalters für ein NVMe-Laufwerk Nächste Schritte Setzen Sie den Platzhalter für das NVMe-Laufwerk wieder ein. Einsetzen eines Platzhalters für ein NVMe-Laufwerk Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Wenn installiert: Entfernen Sie die Frontverkleidung. Entfernen Sie alle Laufwerke.
Seite 92 Abbildung 51. Einsetzen eines Platzhalters für ein NVMe-Laufwerk Nächste Schritte Bauen Sie alle Laufwerke ein. 2. Wenn entfernt: Installieren Sie die Frontverkleidung. Setzen Sie gegebenenfalls die Laufwerksrückwandplatine wieder ein. Setzen Sie gegebenenfalls die Abdeckung der Laufwerksrückwandplatine wieder ein. PERC-Modul Entfernen des rückseitig montierten PERC-Frontmoduls Voraussetzungen 1.
Seite 93 Abbildung 52. Entfernen des rückseitig montierten PERC-Frontmoduls Nächste Schritte Setzen Sie das rückseitig montierte PERC-Frontmodul wieder ein. Installieren des rückseitig montierten PERC-Frontmoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Vor der Arbeit an Komponenten im Inneren des Systems.
Seite 94 Hier sind die unterstützten Laufwerkrückwandplatinen für die verschiedenen Systemkonfigurationen aufgelistet: Tabelle 62. Unterstützte Rückwandplatinenoptionen System Unterstützte Festplattenoptionen Rückwandplatine für 8 x 2,5" NVMe PowerEdge R760xa Rückwandplatine für 8 x 2,5" SAS/SATA Bis zu 6 x E3.S Gen5 NVMe Installieren und Entfernen von Systemkomponenten...
Seite 95 Abbildung 54. Rückwandplatine für 8 x 2,5"-NVMe-Laufwerk 1. BP_PWR_CTRL 2. BP_DST_SA1 (PERC zu Rückwandplatine) 3. BP_PWR_1 (Stromversorgungs- und Signalkabel der Rückwandplatine zu Hauptplatine) Abbildung 55. Rückwandplatine für 8 x 2,5"-Laufwerk 1. BP_PWR_CTRL 2. BP_DST_SA1 (PERC zu Rückwandplatine) 3. BP_DST_PA1 (PCIe/NVMe-Anschluss) 4. BP_ DST_PB1 (PCIe/NVMe-Anschluss) 5.
Seite 96 Entfernen der Laufwerkrückwandplatine Voraussetzungen VORSICHT: Um Schäden an den Laufwerken und der Rückwandplatine zu vermeiden, müssen Sie die Laufwerke aus dem System entfernen, bevor Sie die Rückwandplatine entfernen. VORSICHT: Notieren Sie sich die Nummern der einzelnen Laufwerke und vermerken Sie sie vor dem Entfernen auf den jeweiligen Laufwerken, damit sie wieder an der gleichen Position eingesetzt werden können.
Seite 97 Abbildung 57. Entfernen der Laufwerkrückwandplatine Abbildung 58. Entfernen einer E3.S-Laufwerkrückwandplatine Installieren und Entfernen von Systemkomponenten...
Seite 98 Nächste Schritte Setzen Sie die Laufwerkrückwandplatine wieder ein. Installieren der Laufwerkrückwandplatine Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren des Systems. Entfernen Sie die Abdeckung der Laufwerkrückwandplatine.
Seite 99 Abbildung 59. Installieren der Laufwerkrückwandplatine Abbildung 60. Installieren der E3.S-Laufwerkrückwandplatine Installieren und Entfernen von Systemkomponenten...
Seite 100 Nächste Schritte 1. Verbinden Sie die Kabel der Laufwerkrückwandplatine mit den Anschlüssen auf der Systemplatine und der Rückwandplatine. Installieren Sie die Laufwerke. 3. Sofern erforderlich, installieren Sie das rückseitig montierte PERC-Frontmodul. Installieren Sie die Lüfterkäfigbaugruppe. 5. Wenn entfernt: Installieren Sie den Luftkanal.
Seite 101 Abbildung 62. Kabelführung für das vordere GPU-Riser-Modul und die Riser R1 und R4 ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 64. Kabelführung für das vordere GPU-Riser-Modul und die Riser R1 und R4 Reihenfolge SL13_CPU1_PB7 (Signalanschluss Riser 1...
Seite 102 Abbildung 63. Konfiguration 0: 6 x 2,5"-NVMe-GPU ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 65. Konfiguration 0: 6 x 2,5"-NVMe-GPU Reihenfolge SIG_PWR_1 (Netzanschluss der BP_PWR_1 (Stromanschluss der vorderen Rückwandplatine) Systemplatine) SL15_CPU1_PB8 (Signalanschluss BP_DST_PA2 (Signalanschluss der Rückwandplatine)
Seite 103 Abbildung 64. Konfiguration 1: 8 x 2,5"-NVMe-RAID mit fPERC11 ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 66. Konfiguration 1: 8 x 2,5"-NVMe-RAID mit fPERC11 Reihenfolge SIG_PWR_1 (Netzanschluss der BP_PWR_1 (Stromanschluss der vorderen Rückwandplatine) Systemplatine) SL11_CPU2_PB6 (Signalanschluss...
Seite 104 Abbildung 65. Konfiguration 2: 8 x 2,5"-NVMe-RAID mit fPERC12 ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 67. Konfiguration 2: 8 x 2,5"-NVMe-RAID mit fPERC12 Reihenfolge SIG_PWR_1 (Netzanschluss der Systemplatine) BP_PWR_1 (Stromanschluss der vorderen Rückwandplatine) SL11_CPU2_PB6 (Signalanschluss auf der...
Seite 105 Abbildung 66. Konfiguration 3: 8 x 2,5"-SAS/SATA mit fPERC11 ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 68. Konfiguration 3: 8 x 2,5"-SAS/SATA mit fPERC11 Reihenfolge SIG_PWR_1 (Netzanschluss der Systemplatine) BP_PWR_1 (Stromanschluss der vorderen Rückwandplatine) SL11_CPU2_PB6 (Signalanschluss auf der Hauptplatine)
Seite 106 ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 69. Konfiguration 4: 8 x 2,5"-SAS/SATA mit fPERC12 Reihenfolge SIG_PWR_1 (Netzanschluss der Systemplatine) BP_PWR_1 (Stromanschluss der vorderen Rückwandplatine) SL11_CPU2_PB6 (Signalanschluss auf der Hauptplatine) CTRL_DST_PA1 (fPERC- Eingangsanschluss)
Seite 107 Abbildung 69. Konfiguration 6: 6 x E3.S NVMe DW GPU ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren. Tabelle 71. Konfiguration 6: 6 x E3.S NVMe DW GPU Reihenfolge SIG_PWR_1 (Netzanschluss der BP_PWR_1 (Stromanschluss der vorderen Rückwandplatine)
Seite 108 Tabelle 71. Konfiguration 6: 6 x E3.S NVMe DW GPU (fortgesetzt) Reihenfolge SL12_CPU2_PA6 (Signalanschluss BP_DST_PB1 (Signalanschluss der Rückwandplatine) auf der Hauptplatine) SL15_CPU1_PB8 (Signalanschluss BP_DST_PA2 (Signalanschluss der Rückwandplatine) auf der Hauptplatine) Abbildung 70. Konfiguration 6: 6 x E3.S NVMe SW GPU ANMERKUNG: Befolgen Sie die in der Tabelle gezeigte Reihenfolge, um die Kabel zu entfernen, und die umgekehrte Reihenfolge, um die Kabel zu installieren.
Seite 109 Systemspeicher Richtlinien für Systemspeicher Das PowerEdge R760xa-System unterstützt registrierte DDR5-DIMMs (RDIMMs). Im Systemspeicher sind Anweisungen enthalten, die vom Prozessor gestartet werden. Der Systemspeicher ist aufgeteilt in acht Kanäle pro Prozessor (zwei Speichersockel pro Kanal), 16 Speichersockel pro Prozessor und 32 Speichersockel pro System.
Seite 110 Abbildung 71. Speicherkanäle Die Speicherkanäle sind folgendermaßen organisiert: Installieren und Entfernen von Systemkomponenten...
Seite 111 Tabelle 73. Speicherkanäle Prozessor Kanal A Kanal B Kanal C Kanal D Kanal E Kanal F Kanal G Kanal H Prozessor 1 Steckplät Steckplätz Steckplätze Steckplätze Steckplätze Steckplätze Steckplätze A2 Steckplätze A8 ze A1 und e A7 und A3 und A11 A5 und A13 A4 und A12 A6 und A14...
Seite 112 Tabelle 75. Regeln für die Arbeitsspeicherbestückung Prozessor Speicherbestückung Informationen zur Arbeitsspeicherbestückung Einzelprozessor A{1}, A{2}, A{3}, A{4}, A{5}, A{6}, A{7}, 1, 2, 4, 6, 8, 12 oder 16 DIMMs sind A{8}, A{9}, A{10}, A{11}, A{12}, A{13}, zulässig. A{14}, A{15}, A{16} 2 Prozessoren (Mit Prozessor 1 beginnen. A{1}, B{1}, A{2}, B{2}, A{3}, B{3}, A{4}, 2, 4, 8, 12, 16, 24 oder 32 DIMMs werden Die Bestückung von Prozessor 1 und...
Seite 113 Abbildung 72. Entfernen eines Speichermoduls Nächste Schritte Setzen Sie das Speichermodul wieder ein. Installieren eines Speichermoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren des Systems. Entfernen Sie den Luftkanal.
Seite 114 Abbildung 73. Installieren eines Speichermoduls Nächste Schritte Installieren Sie den Luftkanal. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. 3. Um zu überprüfen, ob das Speichermodul richtig installiert wurde, drücken Sie F2, und navigieren Sie zu Hauptmenü des System- Setups >...
Seite 115 Abbildung 74. Entfernen des Prozessor/Kühlkörper-Moduls 3. Heben Sie das Prozessor/Kühlkörper-Modul an und legen Sie das Prozessor/Kühlkörper-Modul beiseite, mit der Prozessorseite nach oben. Installieren und Entfernen von Systemkomponenten...
Seite 116 Abbildung 75. Entfernen eines Kühlkörpers Nächste Schritte Wenn Sie einen fehlerhaften Kühlkörper entfernen, installieren Sie den Ersatzkühlkörper. Entfernen Sie andernfalls den Prozessor. Entfernen des Prozessors Voraussetzungen WARNUNG: Entfernen Sie den Prozessor nur dann vom Prozessor- und Kühlkörpermodul, wenn Sie den Prozessor oder den Kühlkörper austauschen.
Seite 117 2. Heben Sie mit dem Daumen den TIM-Hebel (Thermal Interface Material) an, um den Prozessor aus der TIM- und Halteklammer zu lösen. 3. Fassen Sie den Prozessor an den Kanten an und heben Sie den Prozessor aus der Halteklammer. ANMERKUNG: Achten Sie darauf, die Halteklammer am Kühlkörper zu halten, während Sie den TIM-Bremshebel anheben.
Seite 118 Nächste Schritte Setzen Sie den Prozessor wieder ein. Einbauen des Prozessors Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Vor der Arbeit an Komponenten im Inneren des Systems. Entfernen Sie den Luftkanal. Entfernen Sie das Prozessor/Kühlkörper-Modul oder entfernen Sie das Flüssigkeitskühlungsmodul.
Seite 119 Abbildung 79. Drücken der Halteklammer auf die vier Seiten 4. Wenn Sie einen vorhandenen Kühlkörper verwenden, entfernen Sie die Wärmeleitpaste mit einem sauberen, fusselfreien Tuch vom Kühlkörper. 5. Tragen Sie Wärmeleitpaste in Form eines Vierecks auf die Unterseite des Kühlkörpers auf. VORSICHT: Wenn zu viel Wärmeleitpaste aufgetragen wird, kann die überschüssige Wärmeleitpaste in Kontakt mit dem Prozessorsockel kommen und diesen verunreinigen.
Seite 120 Abbildung 80. Auftragen von Wärmeleitpaste 6. Entfernen Sie für einen neuen Kühlkörper die TIM-Schutzfolie (Thermal Interface Material) von der Unterseite des Kühlkörpers. Abbildung 81. Entfernen der TIM-Schutzfolie (Thermal Interface Material) 7. Setzen Sie den Kühlkörper auf den Prozessor und drücken Sie auf die Basis des Kühlkörpers, bis die Halteklammer an allen vier Ecken auf dem Kühlkörper einrastet.
Seite 121 ANMERKUNG: ● Stellen Sie sicher, dass die Verriegelungen der Halteklammer während der Montage auf den Kühlkörper ausgerichtet sind. ● Stellen Sie sicher, dass die Markierung von Kontaktstift 1 auf dem Kühlkörper mit der Markierung von Kontaktstift 1 auf der Halterung ausgerichtet ist, bevor Sie den Kühlkörper auf die Halterung legen. Abbildung 82.
Seite 122 2. Richten Sie die Pin-1-Markierung des Kühlkörpers an der Systemplatine aus und platzieren Sie den Prozessor und den Kühlkörper auf dem Prozessorsockel. VORSICHT: Drücken Sie nicht auf die Kühlkörperlamellen. Das könnte die Lamellen beschädigen. ANMERKUNG: Stellen Sie sicher, dass Sie das Prozessor/Kühlkörper-Modul parallel zur Hauptplatine halten, um eine Beschädigung der Komponenten zu vermeiden.
Seite 123 Abbildung 84. Setzen Sie die Drähte mit Kippschutz in die verriegelte Position und ziehen Sie die Schrauben fest. Nächste Schritte Installieren Sie den Luftkanal. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Entfernen des Moduls mit Flüssigkeitskühlung Voraussetzungen 1.
Seite 124 Schritte 1. Lösen Sie mit einem Kreuzschlitzschraubendreher (Phillips Nr. 2) die unverlierbare Schraube an der Halterung des Flüssigkeitskühlringhalters. 2. Heben Sie die Halterung des Flüssigkeitskühlrings an, um die Flüssigkeitskühlleitungen zu lösen. 3. Trennen Sie das Kabel zur Erkennung von Kühlungslecks von der LC RIO-Platine. 4.
Seite 125 Nächste Schritte 1. Wenn Sie ein fehlerhaftes Modul mit Flüssigkeitskühlung entfernen, tauschen Sie die Module mit Flüssigkeitskühlung aus. Wenn dies nicht der Fall ist, entfernen Sie den Prozessor. Installieren des Flüssigkeitskühlmoduls Voraussetzungen Nehmen Sie den Kühlkörper nur dann vom Prozessor ab, wenn Sie den Prozessor oder die Systemplatine austauschen möchten. Der Kühlkörper verhindert eine Überhitzung des Prozessors.
Seite 126 Im iDRAC Lifecycle Controller wird ein Systemereignis aufgezeichnet, wenn ein Erweiterungskarten-Riser nicht unterstützt wird oder fehlt. Das System lässt sich trotzdem einschalten. Wenn jedoch eine F1/F2-Pause mit einer Fehlermeldung auftritt, finden Sie weitere Informationen im Abschnitt „Troubleshooting für Erweiterungskarten“ im Troubleshooting-Handbuch Dell EMC PowerEdge-Server unter www.dell.com/poweredgemanuals.
Seite 127 Richtlinien zur Installation von Erweiterungskarten Abbildung 87. Erweiterungskarten-Steckplätze 1. Riser 4 2. Riser 1 Die folgende Tabelle die Konfigurationen zu den Erweiterungskarten-Risern: Tabelle 76. Riser-Konfigurationen Konfigurationen Erweiterungsk PCIe- Steuernder Höhe Länge Steckplatzbreit arten-Riser Steckplätze Prozessor 1 und 2 Prozessor 1 Volle Bauhöhe Halbe Baulänge x16 + x16...
Seite 128 Tabelle 76. Riser-Konfigurationen (fortgesetzt) Konfigurationen Erweiterungsk PCIe- Steuernder Höhe Länge Steckplatzbreit arten-Riser Steckplätze Prozessor RF2A 31 und 33 Prozessor 2 Volle Höhe, Volle Baulänge x16 + x16 doppelte Breite 1 und 2 Prozessor 1 Volle Bauhöhe Halbe Baulänge x16 + x16 Konfig.
Seite 129 Abbildung 89. Riser R4T 1. Steckplatz 8 2. Steckplatz 7 Abbildung 90. Rechter GPU-Riser RF1B 1. Steckplatz 38 2. Steckplatz 37 3. Steckplatz 36 4. Steckplatz 35 Installieren und Entfernen von Systemkomponenten...
Seite 130 Abbildung 91. Rechter GPU-Riser RF1A 1. Steckplatz 38 2. Steckplatz 36 Abbildung 92. Linker GPU-Riser RF2B 1. Steckplatz 34 2. Steckplatz 33 3. Steckplatz 32 4. Steckplatz 31 Installieren und Entfernen von Systemkomponenten...
Seite 131 Abbildung 93. Linker GPU-Riser RF2A 1. Steckplatz 33 2. Steckplatz 31 ANMERKUNG: Die Erweiterungskartensteckplätze sind nicht Hot-Swap-fähig. Die folgende Tabelle enthält Vorschläge für die Installation von Erweiterungskarten hinsichtlich bestmöglicher Kühlung und mechanischer Unterbringung. Die Erweiterungskarten mit der höchsten Priorität müssen zuerst installiert werden und dabei die angegebene Steckplatzpriorität erhalten.
Seite 132 Tabelle 77. Konfig. 0-1 RF1A + RF2A + R1V + R4T ohne GPU-Bridge (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Foxconn (HBA11) Foxconn (externer Adapter) 2, 7, 1 FOXCONN (externer Adapter) 2, 7, 1 NVIDIA (GPU) 31, 36, 33, 38 AMD (GPU) 31, 36, 33, 38 NVIDIA (GPU) 31, 36, 33, 38, 8, 2, 7, 1...
Seite 133 Tabelle 78. Konfig. 0-1 RF1A + RF2A + R1V + R4T mit GPU-Bridge (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Foxconn (Vorderer PERC11) Foxconn (HBA11) Foxconn (externer Adapter) 2, 7, 1 FOXCONN (externer Adapter) 2, 7, 1 NVIDIA (GPU) 31, 33, 36, 38 Mellanox (NIC: NDR200) 2, 7, 1 Mellanox (NIC: NDR)
Seite 134 Tabelle 79. Konfig 1. RF1B + RF2B + R1V + R4T (fortgesetzt) Kartentyp Steckplatzpriorität Maximale Anzahl an Karten Foxconn (HBA11) Foxconn (externer Adapter) 2, 7, 1 FOXCONN (externer Adapter) 2, 7, 1 NVIDIA (GPU) 31, 35, 32, 36, 33, 37, 34, 38, 8, 2, 7, 1 Mellanox (NIC: NDR200) 2, 7, 1 Mellanox (NIC: NDR)
Seite 135 Abbildung 94. Trennen des BOSS-N1-Stromkabels Schritte 1. Lösen Sie die unverlierbaren Schrauben am Riser. 2. Drücken Sie auf die blaue Freigabelasche oder auf den blauen Schalter auf dem Riser, halten Sie den Erweiterungskarten-Riser an den Rändern und heben Sie ihn aus dem Riser-Anschluss auf der Hauptplatine. ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte.
Seite 136 Abbildung 95. Entfernen des Erweiterungskarten-Risers (Riser 1) Abbildung 96. Entfernen des Platzhalters für Riser 3 Installieren und Entfernen von Systemkomponenten...
Seite 137 Abbildung 97. Entfernen des Platzhalters für Erweiterungskarten-Riser 2 3. Wenn die Riser nicht ausgetauscht werden sollen, installieren Sie die Riser-Platzhalter und ziehen die unverlierbaren Schrauben fest. ANMERKUNG: Der Einbau eines Abdeckblechs über einem leeren Erweiterungskartensteckplatz ist erforderlich, damit die FCC-Bestimmungen bezüglich der Funkentstörung eingehalten werden. Die Abdeckungen halten auch Staub und Schmutz vom System fern und helfen, die korrekte Kühlung und den Luftstrom innerhalb des Systems aufrechtzuerhalten.
Seite 138 Installieren Sie den Platzhalter für Riser 2 und den Platzhalter für Riser 3, bevor Sie Riser 1 installieren. VORSICHT: Installieren Sie keine GPUs, Netzwerkkarten oder andere PCIe Geräte auf Ihrem System, die nicht von Dell validiert und getestet werden. Durch nicht autorisierte und ungültige Hardware-Installationen verursachte Schäden führen dazu, dass die System Garantie ungültig wird. Schritte 1.
Seite 139 Abbildung 100. Installieren des Platzhalters für den Erweiterungskarten-Riser (Platzhalter für Riser 3) Abbildung 101. Installieren des Erweiterungskarten-Risers (Riser 1) Installieren und Entfernen von Systemkomponenten...
Seite 140 Abbildung 102. Installieren des Erweiterungskarten-Risers (Riser 4) Nächste Schritte 1. Schließen Sie gegebenenfalls die Kabel erneut an die Erweiterungskarte an. Installieren Sie den Luftkanal. 3. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. 4. Installieren Sie alle erforderlichen Gerätetreiber für die Karte, wie in der Dokumentation der Karte beschrieben. Entfernen einer Erweiterungskarte aus dem Erweiterungskarten- Riser Voraussetzungen...
Seite 141 Abbildung 103. Entfernen einer Erweiterungskarte aus dem Erweiterungskarten-Riser 4. Wenn die Erweiterungskarte nicht ersetzt werden soll, setzen Sie ein Abdeckblech ein und schließen Sie den Kartenrückhalteriegel. Installieren und Entfernen von Systemkomponenten...
Seite 142 Abbildung 104. Einsetzen des Abdeckblechs Nächste Schritte 1. Falls zutreffend, installieren Sie eine Erweiterungskarte im Erweiterungskarten-Riser. Installieren einer Erweiterungskarte im Erweiterungskarten-Riser Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Vor der Arbeit an Komponenten im Inneren des Systems.
Seite 143 Abbildung 105. Entfernen des Abdeckblechs 3. Fassen Sie die Karte an den Rändern an und richten Sie die Karte auf den Anschluss des Riser aus. 4. Drücken Sie die Karte fest in den Erweiterungskartenanschluss, bis die Karte vollständig eingesetzt ist. 5.
Seite 144 Abbildung 106. Installieren einer Erweiterungskarte im Erweiterungskarten-Riser Nächste Schritte 1. Schließen Sie gegebenenfalls die Kabel an die Erweiterungskarte an. Installieren Sie den Erweiterungskarten-Riser. Installieren Sie den Luftkanal. 4. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. 5.
Seite 145 2. Verwenden Sie beide Hände. Halten Sie in einer Hand den Hebegriff und halten Sie mit der anderen Hand die Hebekanten fest, um das GPU-Riser-Modul aus dem System zu entfernen. ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz. Abbildung 107.
Seite 146 Installieren des GPU-Riser-Moduls Das Verfahren zum Installieren des linken und rechten GPU-Riser-Moduls ist ähnlich. Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Vor der Arbeit an Komponenten im Inneren des Systems. Entfernen Sie den Luftkanal.
Seite 147 Abbildung 110. Installieren des linken GPU-Riser-Moduls Nächste Schritte 1. Wenn entfernt: Installieren Sie die Schaumstoffeinsätze. 2. Verbinden Sie das Stromkabel und das Signalkabel der Riser-Platine mit der Hauptplatine. Installieren Sie die Lüfterkäfigbaugruppe. Installieren Sie den Luftkanal. 5. Verbinden Sie das GPU-Stromkabel, das GPU-Signalkabel und die Kabel von Rückwandplatine und PERC mit der Hauptplatine. 6.
Seite 148 Abbildung 111. Entfernen der GPU 2. Wenn Sie die GPU-Karte nicht ersetzen, installieren Sie einen GPU-Platzhalter, wenn die angrenzende Karte eine doppelte Breite hat. Installieren Sie den Platzhalter, wenn die daneben installierte Karte keine Karte doppelter Breite ist. ANMERKUNG: Der Einbau eines GPU-Platzhalters in einem leeren GPU-Kartensteckplatz ist zur Einhaltung der FCC- Bestimmungen (Federal Communications Commission) des Systems erforderlich.
Seite 149 Anweisungen dazu finden Sie in der Dokumentation, die mit der Karte geliefert wurde. VORSICHT: Installieren Sie keine GPUs, Netzwerkkarten oder andere PCIe Geräte auf Ihrem System, die nicht von Dell validiert und getestet werden. Durch nicht autorisierte und ungültige Hardware-Installationen verursachte Schäden führen dazu, dass die System Garantie ungültig wird. Schritte 1.
Seite 150 Abbildung 113. Entfernen des GPU-Platzhalters 2. So installieren Sie die GPU auf dem GPU-Riser-Modul: a. Richten Sie den Anschluss an der GPU mit dem Anschluss auf dem Riser aus. b. Setzen Sie die GPU in den Riser ein. c. Schließen Sie die Verriegelungen der GPU-Kartenhalterung an beiden Enden des Risers. d.
Seite 151 Abbildung 114. Installieren der GPU auf dem GPU-Riser-Modul Nächste Schritte 1. Wenn entfernt: Installieren Sie die Bridge-Karten. Setzen Sie das GPU-Riser-Modul ein. 3. Wenn entfernt: Installieren Sie die Schaumstoffeinsätze. 4. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems.
Seite 152 Abbildung 115. Entfernen der Schaumstoffeinsätze Nächste Schritte Setzen Sie die Schaumstoffeinsätze wieder ein. Installieren der Schaumstoffeinsätze Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Vor der Arbeit an Komponenten im Inneren des Systems. Entfernen Sie das rückseitig montierte PERC-Frontmodul.
Seite 153 Abbildung 116. Installieren des Schaumstoffeinsatzes Nächste Schritte Installieren Sie das rückseitig montierte PERC-Frontmodul. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Entfernen der Bridge-Karten Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren des Systems.
Seite 154 Abbildung 117. Entfernen der Bridge-Karten 2. Wenn Sie die Bridge-Karten nicht wieder einsetzen: Installieren Sie die Abdeckung an der GPU-Karte. Abbildung 118. Einbauen der Abdeckung Nächste Schritte Setzen Sie die Bridge-Karten wieder ein. Installieren der Bridge-Karten Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2.
Seite 155 ANMERKUNG: Bewahren Sie die Steckplatzabdeckung zur späteren Verwendung auf. Installieren Sie sie, wenn Sie keine Bridge-Karten verwenden. 7. Die Anzahl der Bridges variiert je nach GPU. ANMERKUNG: Weitere Informationen zu unterstützten GPU-Karten und ihrer Steckplatzpriorität finden Sie unter Richtlinien zur Installation von Erweiterungskarten.
Seite 156 Abbildung 120. Installieren der Bridge-Karten Nächste Schritte Setzen Sie das GPU-Riser-Modul ein. Installieren Sie die Schaumstoffeinsätze. Installieren Sie das rückseitig montierte PERC-Frontmodul. 4. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Entfernen der Kartenhalterungen für das GPU-Riser-Modul Voraussetzungen 1.
Seite 157 Abbildung 121. Entfernen der HH-Kartenhalterung Nächste Schritte Setzen Sie die Halterungen für das GPU-Riser-Modul wieder ein. Installieren der GPU-Riser-Modul-Kartenhalterungen Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren des Systems.
Seite 158 Abbildung 122. Installieren des HH-Kartenhalters Nächste Schritte 1. Installieren Sie die GPU-Karte einfacher Breite im GPU-Riser und drücken Sie auf den Stift (siehe Einbauen der GPU). 2. Drücken Sie die Kartenhalterung in die geschlossene Position. Setzen Sie das GPU-Riser-Modul ein. 4.
Seite 159 Abbildung 123. Entfernen des seriellen COM-Ports 5. Installieren Sie das Abdeckblech, wenn Sie den seriellen COM-Anschluss nicht ersetzen. Nächste Schritte Setzen Sie den seriellen COM-Anschluss wieder ein. Installieren des seriellen COM-Anschlusses Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren des Systems.
Seite 160 Abbildung 124. Installieren des seriellen COM-Anschlusses 3. Verbinden Sie das Kabel des seriellen COM-Ports mit der hinteren E/A-Platine. 4. Halten Sie den Erweiterungskarten-Riser an den Rändern oder den Griffstellen und richten Sie die Bohrungen auf dem Erweiterungskarten-Riser auf die Führungen auf der Systemplatine aus. 5.
Seite 161 2. Drücken Sie auf die blaue Freigabelasche oder auf den blauen Schalter auf dem Riser, halten Sie den Erweiterungskarten-Riser an den Rändern und heben Sie ihn aus dem Riser-Anschluss auf der Hauptplatine. 3. Trennen Sie das Kabel des VGA-Ports von der Flüssigkeitskühlung (LC) auf der hinteren E/A-Platine. 4.
Seite 162 Abbildung 126. Einbauen des VGA-Ports 3. Verbinden Sie das Kabel des VGA-Ports mit dem LC-Anschluss auf der hinteren E/A-Platine. 4. Halten Sie den Erweiterungskarten-Riser an den Rändern oder den Griffstellen und richten Sie die Bohrungen auf dem Erweiterungskarten-Riser auf die Führungen auf der Systemplatine aus. 5.
Seite 163 Abbildung 127. Entfernen des Platzhalters für das BOSS-N1-Modul Nächste Schritte Ersetzen Sie den BOSS-N1-Modulplatzhalter oder installieren Sie ein BOSS-N1-Modul. Installieren des Platzhalters für das BOSS-N1-Modul Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte Richten Sie den Platzhalter am BOSS-N1-Modulschacht aus und schieben Sie ihn in den Schacht, bis er hörbar einrastet. Installieren und Entfernen von Systemkomponenten...
Seite 164 Abbildung 128. Installieren des Platzhalters für das BOSS-N1-Modul Entfernen des Platzhalters für den BOSS-N1-Kartenträger Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte Drücken Sie auf den Platzhalter für den BOSS-N1-Kartenträger und ziehen Sie ihn aus dem BOSS-N1-Modul. Installieren und Entfernen von Systemkomponenten...
Seite 165 Abbildung 129. Entfernen des Platzhalters für den BOSS-N1-Kartenträger Nächste Schritte Setzen Sie den Platzhalter für den BOSS-N1-Kartenträger wieder ein oder installieren Sie den BOSS-N1-Kartenträger. Installieren des Platzhalters für den BOSS-N1-Kartenträger Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte Richten Sie den Platzhalter am BOSS-N1-Modulschacht aus und schieben Sie ihn in den Schacht, bis er hörbar einrastet. Installieren und Entfernen von Systemkomponenten...
Seite 166 Abbildung 130. Installieren des Platzhalters für den BOSS-N1-Kartenträger Entfernen des BOSS-N1-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren des Systems. Schritte 1. Ziehen und heben Sie den Rückhalteriegel des BOSS-N1-Kartenträgers, um ihn zu öffnen. 2.
Seite 167 Abbildung 131. Entfernen des BOSS-N1-Kartenträgers 3. Entfernen Sie mithilfe eines Kreuzschlitzschraubendrehers (Größe 1) die Schraube (M3 x 0,5 x 4,5 mm), mit der die M.2-SSD am BOSS-N1-Kartenträger befestigt ist. 4. Schieben Sie die M.2-SSD aus dem BOSS-N1-Kartenträger heraus. Abbildung 132. Entfernen des M.2-SSD-Laufwerks 5.
Seite 168 Abbildung 133. Entfernen des BOSS-N1-Moduls 8. Entfernen Sie das BOSS-N1-Stromkabel und -Signalkabel vom BOSS-N1-Modul Abbildung 134. Entfernen des BOSS-N1-Stromkabel und des Signalkabels vom BOSS-N1-Modul Installieren und Entfernen von Systemkomponenten...
Seite 169 Nächste Schritte Setzen Sie das BOSS-N1-Modul wieder ein oder installieren Sie den Platzhalter für die BOSS-N1-Karte. Installieren des BOSS-N1-Moduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren des Systems.
Seite 170 Abbildung 136. Installieren des BOSS-N1-Moduls 6. Richten Sie die M.2-SSD schräg am BOSS-N1-Kartenträger aus. 7. Setzen Sie die M.2-SSD ein, bis sie fest im BOSS-N1-Kartenträger sitzt. 8. Befestigen Sie mithilfe des Kreuzschlitzschraubendrehers (Phillips Nr. 1) die M.2-SSD mit der Schraube (M3 x 0,5 x 4,5 mm) am BOSS-N1-Kartenträger.
Seite 171 9. Schieben Sie den BOSS-N1-Kartenträger in den BOSS-N1-Modulsteckplatz. 10. Schließen Sie die Verriegelung des BOSS-N1-Kartenträgers, um den Träger zu fixieren. Abbildung 138. Installieren des BOSS-N1-Kartenträgers Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Entfernen des BOSS-N1-Luftkanals Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise.
Seite 172 Abbildung 139. Entfernen des BOSS-N1-Luftkanals 2. Ziehen Sie den BOSS-N1-Luftkanal vom BOSS-Modul. Nächste Schritte Installieren Sie den BOSS-N1-Luftkanal. Installieren des BOSS-N1-Luftkanals Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Vor der Arbeit an Komponenten im Inneren des Systems.
Seite 173 Abbildung 140. Installieren des BOSS-N1-Luftkanals 2. Drücken Sie den BOSS-N1-Luftkanal in den Haken am Käfig und befestigen Sie die Schraube, um den BOSS-Luftkanal zu fixieren. Nächste Schritte 1. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Systembatterie Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil.
Seite 174 Entfernen Sie die Erweiterungskarten-Riser. Schritte 1. So entfernen Sie den Akku: a. Hebeln Sie die Systembatterie mit einem Stift aus Kunststoff heraus. VORSICHT: Um Beschädigungen am Batteriesockel zu vermeiden, müssen Sie den Sockel fest abstützen, wenn Sie eine Batterie installieren oder entfernen. Abbildung 141.
Seite 175 Abbildung 142. Installieren der Systembatterie Nächste Schritte Installieren Sie die Erweiterungskarten-Riser. 2. Falls zutreffend, verbinden Sie die Kabel mit einer Erweiterungskarte bzw. mehreren Erweiterungskarten. 3. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. 4. Vergewissern Sie sich, dass die Batterie ordnungsgemäß funktioniert, indem Sie die folgenden Schritte durchführen: a.
Seite 176 Abbildung 143. Entfernen der internen USB-Karte Nächste Schritte Setzen Sie die interne USB-Karte wieder ein. Installieren der internen USB-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Vor der Arbeit an Komponenten im Inneren des Systems.
Seite 177 Abbildung 144. Installieren der internen USB-Karte Nächste Schritte Installieren Sie die Erweiterungskarten-Riser. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. 3. Drücken Sie während des Startvorgangs die Taste F2, um das System Setup aufzurufen, und überprüfen Sie, ob das System den USB-Speicherschlüssel erkennt.
Seite 178 Abbildung 145. Entfernen des Schutzschaltermoduls Nächste Schritte Setzen Sie das Schutzschaltermodul wieder ein. Installieren des Schutzschaltermoduls Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Anweisungen im Kapitel Vor der Arbeit an Komponenten im Inneren des Systems. Entfernen Sie die Erweiterungskarten-Riser.
Seite 179 Abbildung 146. Installieren des Schutzschaltermoduls Nächste Schritte Installieren Sie die Erweiterungskarten-Riser. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Optionale OCP-Karte Entfernen der OCP-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren des Systems.
Seite 180 Abbildung 147. Entfernen der OCP-Karte 4. Wenn die OCP-Karte nicht ausgetauscht wird, setzen Sie ein Abdeckblech ein. Abbildung 148. Einsetzen des Abdeckblechs Nächste Schritte Setzen Sie die OCP-Karte wieder ein. Installieren der OCP-Karte Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2.
Seite 181 Abbildung 149. Entfernen des Abdeckblechs 2. Richten Sie den OCP-Luftkanal auf den Platzhalter für Riser 2 aus und installieren Sie ihn im System. Abbildung 150. Platzieren des OCP-Luftkanals im Platzhalter für Riser 2 Installieren und Entfernen von Systemkomponenten...
Seite 182 Beim Ersetzen des Hot-Swap-fähigen Netzteils nach dem nächsten Serverstart; das neue Netzteil wird automatisch auf die gleiche Firmware und Konfiguration wie das zuvor installierte aktualisiert. Weitere Informationen über die Konfiguration von Ersatzteilen finden Sie im Handbuch für Lifecycle Controller unter https://www.dell.com/idracmanuals. Hot-Spare-Funktion Das System unterstützt die Hot-Spare-Funktion, die den mit der Netzteilredundanz verbundenen Strom-Overhead erheblich reduziert.
Seite 183 Entfernen eines Netzteilplatzhalters Voraussetzungen Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. Schritte Ziehen Sie den Platzhalter aus dem System. VORSICHT: Um eine ordnungsgemäße Kühlung zu gewährleisten, muss in einer nicht redundanten Konfiguration ein Netzteilplatzhalter im zweiten Netzeilschacht installiert sein. Entfernen Sie den Netzteilplatzhalter nur, wenn Sie ein zweites Netzteil einsetzen.
Seite 184 Weitere Informationen über das Kabelmanagement, wenn das Netzteil entfernt oder installiert wird, während sich das System in einem Rack befindet, finden Sie in der Dokumentation zum Kabelführungsarm des Systems unter https:// www.dell.com/poweredgemanuals. Schritte Drücken Sie auf die Verriegelung und schieben Sie das Netzteil mithilfe des Netzteilgriffs aus dem Schacht heraus.
Seite 185 Informationen über das Kabelmanagement beim Entfernen oder Installieren von Netzteilen, während sich das System im Rack befindet, finden Sie in der Dokumentation zum Zubehör für das Kabelmanagement unter https://www.dell.com/poweredgemanuals. 2. Verbinden Sie das Stromkabel mit dem Netzteil und mit einer Steckdose.
Seite 186 Schritte 1. Suchen Sie den TPM-Anschluss auf der Hauptplatine. 2. Drücken Sie das Modul nach unten und entfernen Sie die Schraube mit dem Sicherheits-Torx 8-Schraubendreherbit, das mit dem TPM-Modul geliefert wurde. 3. Schieben Sie das TPM-Modul aus seinem Anschluss heraus. 4.
Seite 187 Initialisieren des TPM 2.0 für Benutzer Schritte 1. Drücken Sie beim Start des System F2, um das System-Setup aufzurufen. 2. Klicken Sie im Bildschirm System-Setup-Hauptmenü auf System-BIOS > Systemsicherheitseinstellungen. 3. Wählen Sie unter der Option TPM Security (TPM-Befehl) On (Ein) aus. 4.
Seite 188 Abbildung 157. Entfernen der Hauptplatine Nächste Schritte Installieren Sie die Hauptplatine. Installieren der Hauptplatine Voraussetzungen ANMERKUNG: Ersetzen Sie vor dem Austausch der Systemplatine das alte iDRAC-MAC-Adressetikett im Informationsschild mit dem iDRAC-MAC-Adressetikett der neuen Systemplatine. 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2.
Seite 189 Upgraden des Trusted Platform Module. 4. Wenn Sie Easy Restore nicht verwenden, importieren Sie Ihre neue oder vorhandene iDRAC-Enterprise-Lizenz. Weitere Informationen finden Sie unter Benutzerhandbuch für Integrated Dell Remote Access Controller verfügbar unter https://www.dell.com/ idracmanuals. 5. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems.
Seite 190 Wiederherstellung des Systems mithilfe der Easy-Restore-Funktion Mithilfe der Funktion „Easy Restore“ können Sie Ihre Service-Tag-Nummer, Ihre Lizenz, die UEFI-Konfiguration und die Systemkonfigurationsdaten nach dem Austauschen der Hauptplatine wiederherstellen. Alle Daten werden automatisch auf einem Flash- Sicherungsgerät gesichert. Wenn das BIOS eine neue Systemplatine und die Service-Tag-Nummer im Flash-Sicherungsgerät erkennt, fordert das BIOS den Benutzer dazu auf, die Sicherungsinformationen wiederherzustellen.
Seite 191 Abbildung 159. Entfernen der LOM-Karte und der hinteren I/O-Platine Installieren und Entfernen von Systemkomponenten...
Seite 192 Abbildung 160. Entfernen der hinteren E/A-Platine mit Flüssigkeitskühlung Nächste Schritte Setzen Sie die LOM-Karte und die hintere I/O-Platine wieder ein. Installieren der LOM-Karte und der hinteren I/O-Platine Voraussetzungen 1. Befolgen Sie die Sicherheitshinweise unter Sicherheitshinweise. 2. Befolgen Sie die Schritte im Abschnitt Vor der Arbeit an Komponenten im Inneren des Systems.
Seite 193 Abbildung 161. Installieren der LOM-Karte und der hinteren I/O-Platine Installieren und Entfernen von Systemkomponenten...
Seite 194 Abbildung 162. Einsetzen der hinteren E/A-Platine mit Flüssigkeitskühlung Nächste Schritte Installieren Sie die Hauptplatine. 2. Befolgen Sie die Anweisungen unter Nach der Arbeit im Inneren des Systems. Bedienfeld Hierbei handelt es sich um ein nur vom Servicetechniker austauschbares Ersatzteil. Entfernen des rechten Bedienfelds Voraussetzungen 1.
Seite 195 ANMERKUNG: Merken Sie sich, wie das Kabel verlegt ist, wenn Sie das rechte Bedienfeld aus dem System entfernen. ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz. Abbildung 163. Entfernen des rechten Bedienfelds Nächste Schritte Setzen Sie das rechte Bedienfeld wieder ein.
Seite 196 5. Ziehen Sie die Schrauben zur Befestigung des rechten Bedienfelds und der Kabelabdeckung des Systems mit einem Kreuzschlitzschraubendreher Nr. 1 an. ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz. Abbildung 164. Installieren des rechten Bedienfelds Nächste Schritte Installieren Sie die Halterung der Seitenwand.
Seite 197 4. Greifen Sie das Kabel und ziehen Sie das linke Bedienfeld aus dem System. ANMERKUNG: Merken Sie sich, wie das Kabel verlegt ist, wenn Sie das rechte Bedienfeld aus dem System entfernen. ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz. Abbildung 165.
Seite 198 5. Ziehen Sie die Schrauben zur Befestigung des linken Bedienfelds und der Kabelabdeckung am System mit einem Kreuzschlitzschraubendreher Nr. 1 an. ANMERKUNG: Die Zahlen auf dem Bild zeigen nicht die genauen Schritte. Die Zahlen dienen der Darstellung der Sequenz. Abbildung 166. Installieren des linken Bedienfelds Nächste Schritte Installieren Sie die Halterung der Seitenwand.
Seite 199 Upgrade-Kits Die Tabelle listet die verfügbaren APOS-Kits [After Point Of Sale] auf. Tabelle 80. Upgrade-Kits Kits Zugehörige Links zu Service-Anweisungen Blende Siehe: Installieren der Frontverkleidung M.2 NVMe-SSD Siehe: Installieren des M.2-SSD-Moduls BOSS-N1 Siehe: Installieren des BOSS-N1-Moduls Siehe: GPU-Kit SSD-Festplatten Siehe: Installieren des Laufwerks im Laufwerkträger Speicher Siehe:...
Seite 200 BOSS-N1-Modul-Kit Das BOSS-N1-Modul unterstützt bis zu zwei M.2-SSDs. Bevor Sie mit dem Installieren oder Entfernen beginnen: Befolgen Sie die Sicherheitshinweise und die Anweisungen unter Vor der Arbeit an Komponenten im Inneren des Systems. Tabelle 81. BOSS-N1-Modul-Kit-Komponenten Komponenten im Kit R760xa (Menge) BOSS-N1-Controllerkartenmodul BOSS-N1-Kartenträger 1 oder 2*...
Seite 201 Abbildung 168. Installieren des Platzhalters für das BOSS-N1-Modul So bauen Sie das BOSS-N1-Modul ein: 1. Installieren Sie das BOSS-N1-Modul. Informationen zum Installieren des BOSS-N1 finden Sie unter Installieren des BOSS-N1-Moduls, Schritte 1 bis 5. 2. Installieren Sie das M.2-SSD-Laufwerk. Informationen zum Installieren der M.2 SSD finden Sie unter Installieren des BOSS-N1-Moduls, Schritte 6 bis 10.
Seite 202 VORSICHT: Installieren Sie keine GPUs, Netzwerkkarten oder andere PCIe Geräte auf Ihrem System, die nicht von Dell validiert und getestet werden. Durch nicht autorisierte und ungültige Hardware-Installationen verursachte Schäden führen dazu, dass die System Garantie ungültig wird. WARNUNG: GPUs für Privatanwender sollten nicht in Enterprise Server-Produkten installiert oder verwendet werden.
Seite 203 Tabelle 83. GPU-Netzkabelmatrix (fortgesetzt) Kategori Beschreibung Hersteller Kabel Kabelmenge NVIDIA H100 und FH und FL NVIDIA 12 VH Typ 2 x 6 + 1 x 4 (12- jeweils 2 für RF1A und RF2A Position + 4-Seitenband) HH – halbe Bauhöhe, HL – halbe Baulänge, FH – volle Bauhöhe, FL – volle Baulänge Installieren Sie das GPU-Riser-Modul oder den Erweiterungskarten-Riser.
Seite 204 Internes USB-Karten-Kit Das interne USB-Karten-Kit enthält eine interne USB-Karte. Informationen zur Installation der internen USB-Karte finden Sie im Abschnitt Installieren der internen USB-Karte. Abbildung 169. Informationen zur internen USB-Kartenschnittstelle Serielles COM-Port-Kit Das serielle COM-Port-Kit enthält die in der Tabelle aufgeführten Komponenten. Tabelle 84.
Seite 205 Jumper und Anschlüsse In diesem Thema finden Sie einige grundlegende und spezielle Informationen zu Jumpern und Switches. Außerdem werden die Anschlüsse auf den verschiedenen Platinen im System beschrieben. Mit den Jumpern auf der Systemplatine können das System deaktiviert und Kennwörter zurückgesetzt werden. Um Komponenten und Kabel korrekt zu installieren, müssen Sie die Anschlüsse auf der Systemplatine kennen.
Seite 206 Jumper und Anschlüsse auf der Hauptplatine Abbildung 170. Jumper und Anschlüsse auf der Hauptplatine Tabelle 86. Jumper und Anschlüsse auf der Hauptplatine Element Anschluss Beschreibung Hinterer I/O-Anschluss Hinterer E/A-Anschluss SL10_CPU2_PB5 PCIe-Anschluss 10 SL11_CPU2_PB6 PCIe-Anschluss 11 SL12_CPU2_PA6 PCIe-Anschluss12 TPM-Anschluss BATTERIE Knopfzellenbatterie Jumper und Anschlüsse...
Seite 207 Tabelle 86. Jumper und Anschlüsse auf der Hauptplatine (fortgesetzt) Element Anschluss Beschreibung PUCK-Seitenbandsignal für Netzteil 1 PUCK-Seitenbandsignal für Netzteil 1 SL15_CPU1_PB8 PCIe-Anschluss15 LOM_Connector LOM-Anschluss Interner USB-Anschluss Interner USB-Anschluss Stromanschluss 0 Stromanschluss 0 Stromversorgung der BOSS-Karte Stromversorgung der BOSS-Karte IO_RISER1 (CPU1) Riser 1 SL16_PCH_PA9 PCIe-Anschluss 16 FRONT_VIDEO Vorderer VGA-Anschluss...
Seite 208 Maßnahmen zur Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.
Seite 209 ANMERKUNG: Wenn Sie ein neues System- bzw. Setup-Kennwort festlegen, während der Jumper die Kontaktstiften 4 und 6 belegt, deaktiviert das System beim nächsten Start die neuen Kennwörter. 5. Schließen Sie die Peripheriegeräte wieder an und schließen Sie das System an die Steckdose an und schalten Sie das System anschließend ein.
Seite 210 Systemdiagnose und Anzeigecodes Die Diagnoseanzeigen auf der Vorderseite geben beim Systemstart den Status des Systems wieder. Themen: • Status-LED-Anzeigen • Anzeigecodes für Systemzustand und System-ID • iDRAC Quick Sync 2-Anzeigecodes • iDRAC Direct-LED-Anzeigecodes • LCD-Display • NIC-Anzeigecodes • Netzteil-Anzeigecodes • Laufwerksanzeigecodes •...
Seite 211 Tabelle 88. LED-Statusanzeigen und Beschreibungen Symbol Beschreibung Zustand Korrekturmaßnahme ● Sehen Sie im Systemereignisprotokoll nach, auf welche Festplatte sich der Fehler bezieht. ● Führen Sie den entsprechenden Onlinediagnosetest aus. Starten Sie das System neu und führen Sie die Festplattenanzeig Die Anzeige leuchtet stetig gelb, integrierte Diagnosefunktion (ePSA) aus.
Seite 212 Informationen zu den Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die Systemkomponenten überwachen, generiert werden, finden Sie unter qrl.dell.com > Nachschlagen > Fehlercode. Geben Sie den Fehlercode ein und klicken Sie dann auf Nachschlagen. iDRAC Quick Sync 2-Anzeigecodes Das iDRAC Quick Sync 2-Modul (optional) befindet sich im linken Bedienfeldvorderen Bedienfeld des Systems.
Seite 213 Prüfen Sie, ob die iDRAC Quick Sync 2- erlischt dann Funktion deaktiviert ist. Funktion so konfiguriert ist, dass sie durch iDRAC deaktiviert wird. Wenn das Problem weiterhin besteht, lesen Sie den Abschnitt Wie Sie Hilfe bekommen.www.dell.com/ poweredgemanuals oder das Benutzerhandbuch für Dell OpenManage Server Administrator unter https:// www.dell.com/openmanagemanuals.
Seite 214 Systems verwendet. Informationen zu den Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die Systemkomponenten überwachen, generiert werden, finden Sie unter qrl.dell.com > Nachschlagen > Fehlercode. Geben Sie den Fehlercode ein und klicken Sie dann auf Nachschlagen..
Seite 215 Simple (Einfach) aus, um LCD-Fehlermeldungen als vereinfachte benutzerfreundliche Beschreibung anzuzeigen. Informationen zu den Ereignis- und Fehlermeldungen, die von der System-Firmware und den Agenten, die Systemkomponenten überwachen, generiert werden, finden Sie unter qrl.dell.com > Nachschlagen > Fehlercode. Geben Sie den Fehlercode ein und klicken Sie dann auf Nachschlagen..
Seite 216 Tabelle 94. Ansichtsmenü (fortgesetzt) Option Beschreibung Anzeige der MAC-Adressen für iDRAC-, iSCSI-, oder Netzwerkgeräte. Name Zeigt den Namen für Host, Model (Modell) oder User String (Benutzerzeichenfolge) für das System an. Nummer Zeigt das Asset tag (Systemkennnummer) oder das Service tag (Service-Tag-Nummer) des Systems an.
Seite 217 Netzteil-Anzeigecodes Gleichstrom- und Wechselstromnetzteile sind mit einem beleuchteten durchsichtigen Griff ausgestattet, der als Anzeige dient. Diese Anzeige gibt an, ob Netzstrom anliegt oder ob eine Störung vorliegt. Abbildung 175. Netzteil-Statusanzeige 1. Netzteilgriff 2. Sockel 3. Entriegelungsriegel Tabelle 96. Codes für die Statusanzeige des Wechselstrom- und Gleichstromnetzteils Betriebsanzeigecodes Zustand Grün...
Seite 218 Tabelle 96. Codes für die Statusanzeige des Wechselstrom- und Gleichstromnetzteils (fortgesetzt) Betriebsanzeigecodes Zustand Paar zu erhalten, kann dies zu einem Fehlerzustand und einer unerwarteten Systemabschaltung führen. Um von einer High-Output- zu einer Low-Output-Konfiguration oder umgekehrt zu wechseln, müssen Sie das System ausschalten.
Seite 219 Verwenden der Systemdiagnose Führen Sie bei einer Störung im System die Systemdiagnose durch, bevor Sie Dell zwecks technischer Unterstützung kontaktieren. Der Zweck der Systemdiagnose ist es, die Hardware des Systems ohne zusätzliche Ausrüstung und ohne das Risiko von Datenverlust zu testen.
Seite 220 Ausführen der integrierten Systemdiagnose über den Dell Lifecycle Controller Schritte 1. Wenn das System startet, drücken Sie die Taste F10. 2. Klicken Sie auf Hardware Diagnostics (Hardwarediagnose)→ Run Hardware Diagnostics (Hardwarediagnose ausführen). Das Fenster ePSA Pre-boot System Assessment (ePSA-Systemüberprüfung vor dem Start) wird angezeigt und listet alle Geräte auf, die im System erkannt wurden.
Seite 221 Sie Dell Kontaktinformationen auch auf Ihrer Auftragsbestätigung, dem Lieferschein, der Rechnung oder im Dell Produktkatalog finden. Die Verfügbarkeit der Services ist abhängig von Land und Produkt und einige Dienste sind in Ihrem Gebiet möglicherweise nicht verfügbar. So erreichen Sie den Vertrieb, den technischen Support und den Customer Service von Dell: Schritte 1.
Seite 222 Ihren Geräten und übermittelt diese sicher an Dell. Diese Informationen werden vom technischen Support von Dell zur Behebung des Problems verwendet. ● Proaktiver Kontakt – Ein Mitarbeiter des technischen Supports von Dell kontaktiert Sie bezüglich des Supportfalls und ist Ihnen bei der Behebung des Problems behilflich.
Seite 223 In diesem Abschnitt finden Sie Informationen zum Dokumentationsangebot für Ihr System. So zeigen Sie das Dokument an, dass in der Tabelle der Dokumentationsressourcen aufgeführt ist: ● Gehen Sie auf der Dell Support-Website folgendermaßen vor: 1. Klicken Sie auf den Dokumentations-Link in der Spalte Standort der Tabelle.
Seite 224 Methoden zum Herunterladen von Firmware und Treibern in diesem Dokument. Systemverwaltung Weitere Informationen zur Systems Management www.dell.com/poweredgemanuals Software von Dell finden Sie im Benutzerhandbuch „Dell OpenManage Systems Management Overview Guide“ (Übersichtshandbuch für Dell OpenManage Systems Management). Weitere Informationen zu Einrichtung, www.dell.com/openmanagemanuals...

Diese Anleitung auch für:

E102s

Dell PowerEdge R760xa Installations- Und Servicehandbuch

Quicklinks

Verwandte Anleitungen für Dell PowerEdge R760xa

Inhaltszusammenfassung für Dell PowerEdge R760xa

Diese Anleitung auch für:
