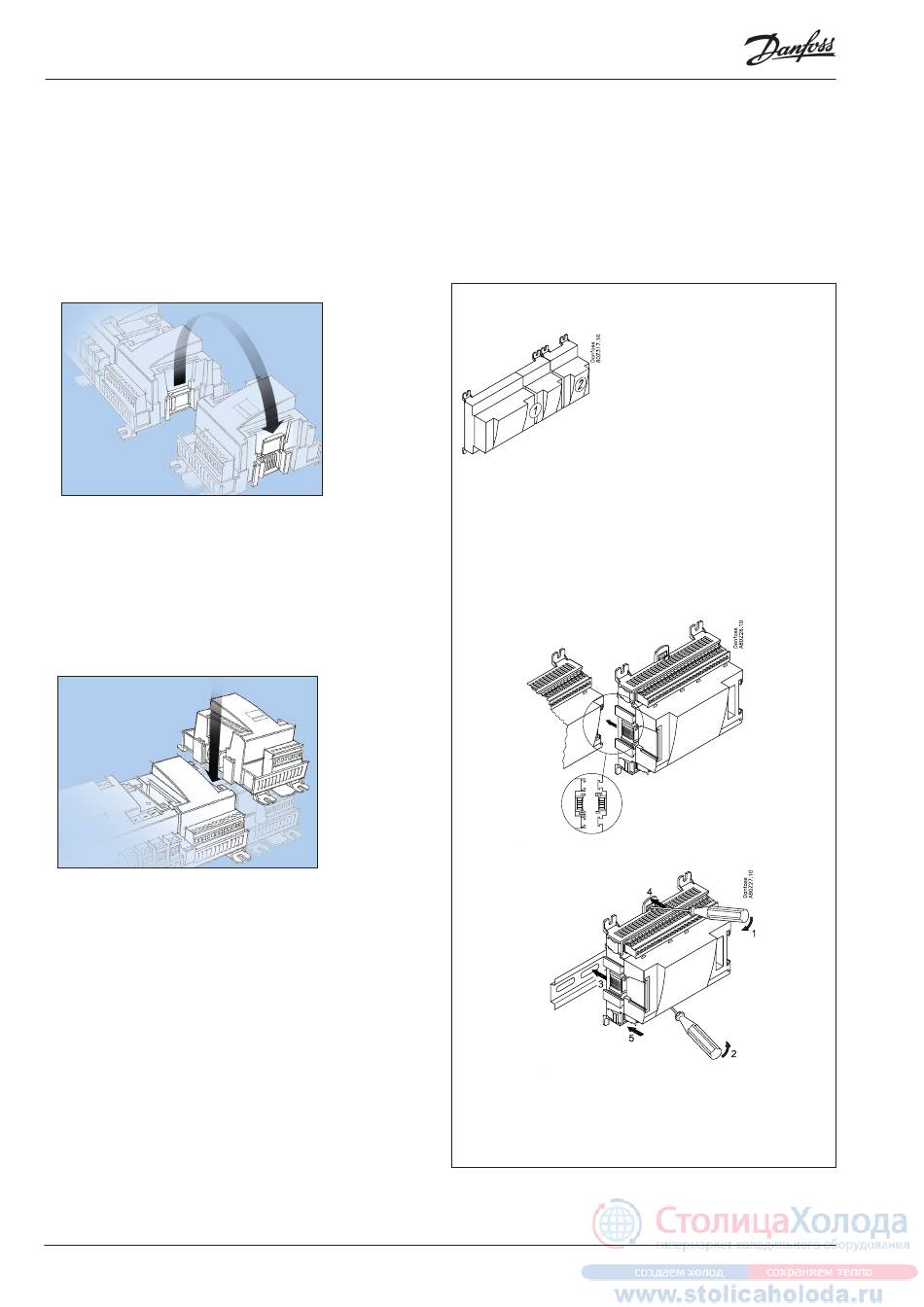

Montage und Verdrahtung
Montage
Montages des Ausbaumodul am Basismo-
dul
1. Die Schutz kappe vom Basismodul entfernen
Die Schutz kappe vom Verbindungs-stecker rechts am Basismo-
dul entfernen.
Die Kappe vom Verbindungsstecker rechts auf das I/O-Modul
aufsetzen, das sich am weitesten rechts in der AK-Reihe befin-
det.
2. Das I/O-Modul mit dem Basismodul zusammenset-
zen
Das Basismodul darf nicht unter Spannung stehen.
38
Systemmanager RS8EC503 © Danfoss 02-2012
In unserem Beispiel ist ein Ausbaumodul an das Basismodul anzubau-
en.
Alle vorzunehmenden Einstellungen für die Ausbaumodule richten
sich nach dieser Reihenfolge. Hier 1 und 2.
Solange die beiden, in die DIN-Schiene eingreifenden Schnappschlös-
ser geöffnet sind, lässt sich das Modul – unabhängig von der Reihen-
folge – in die richtige Position schieben. Beim Ausbau müssen die
Schnappschlösser ebenfalls geöffnet sein.
AK-SM 720
