Instruções para Produto

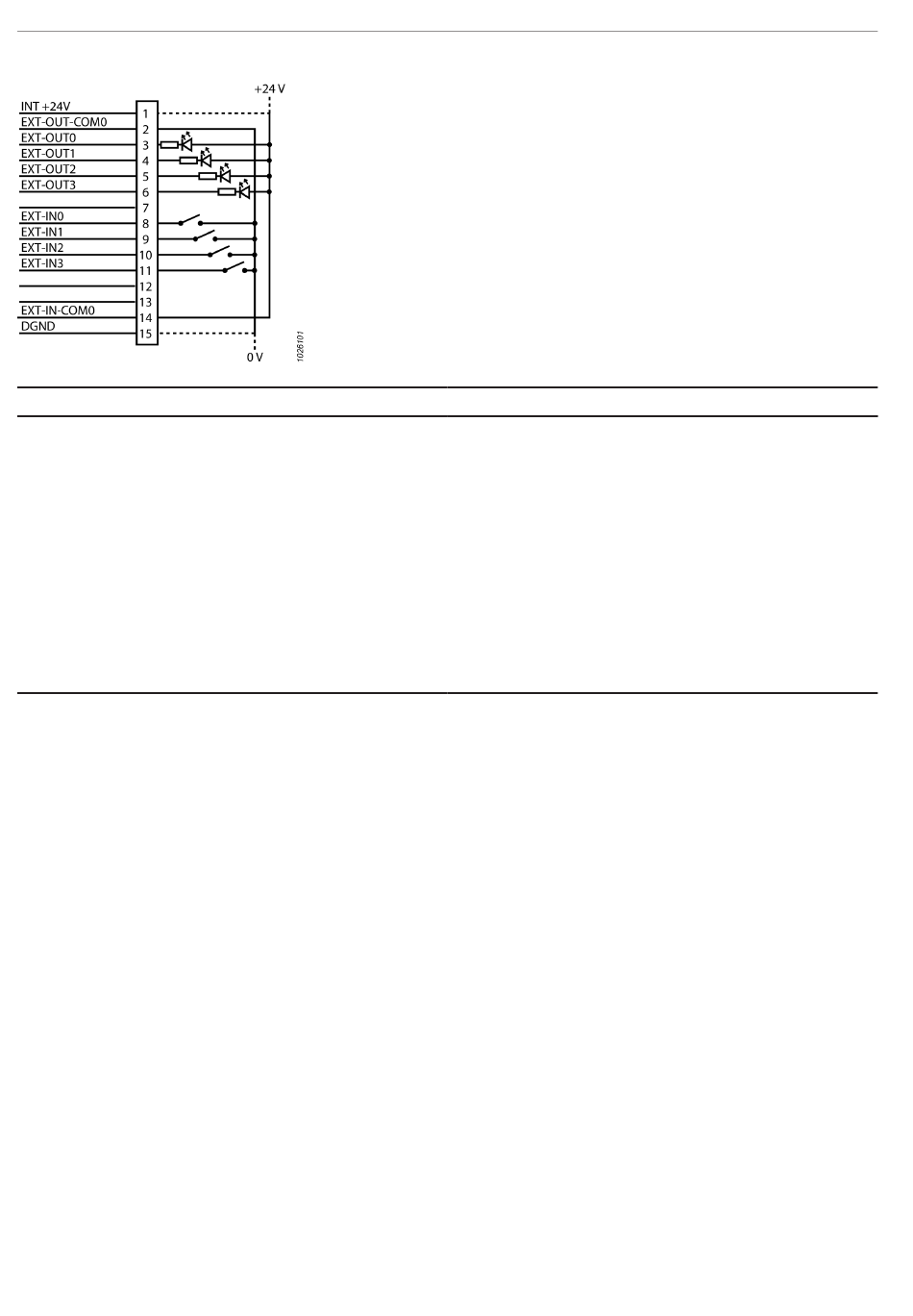

modo NPN
I/O
INT -24V
EXT-OUT-COM0
EXT-OUT0...EXT- OUT3
EXT-IN0...EXT- IN3
EXT-IN-COM0
DGND
Instalação mecânica do controlador
É possível usar o controlador de três modos:
• Na vertical sobre uma bancada de trabalho
• Preso a uma superfície vertical usando um suporte na parede
• Preso a uma superfície vertical usando os parafusos da parte traseira
Fixação do suporte de parede
1. Prenda o suporte à superfície com parafusos de 5 mm.
2. Retire o êmbolo da parte debaixo do suporte e deslize o controlador até o
suporte.
3. O controlador fica posicionado com a ajuda do êmbolo.
Fixação com parafusos traseiros
1. Remova os dois parafusos que prendem o pé do controlador.
2. Faça dois furos de 5 mm na superfície, correspondendo aos furos na parte
traseira do controlador. Deixe espaço sobre os furos para os conectores e a
abertura de som.
92
PT
Descrição
Saída de +24 V
Conecte à DGND
ou à 0 V externa.
As saídas serão conectadas à 0 V externa, quando
ativadas.
As entradas serão ativadas com um sinal 0 V aplicado
ao pino de entrada.
Conectar à INT +24V
ou à +24 V externa
(não ao mesmo tempo)
Saída de 0 V
