Atlas Copco MT Focus 400 Produktanweisungen Seite 248

製品に関する指示
ピン
1
2
3
4
5

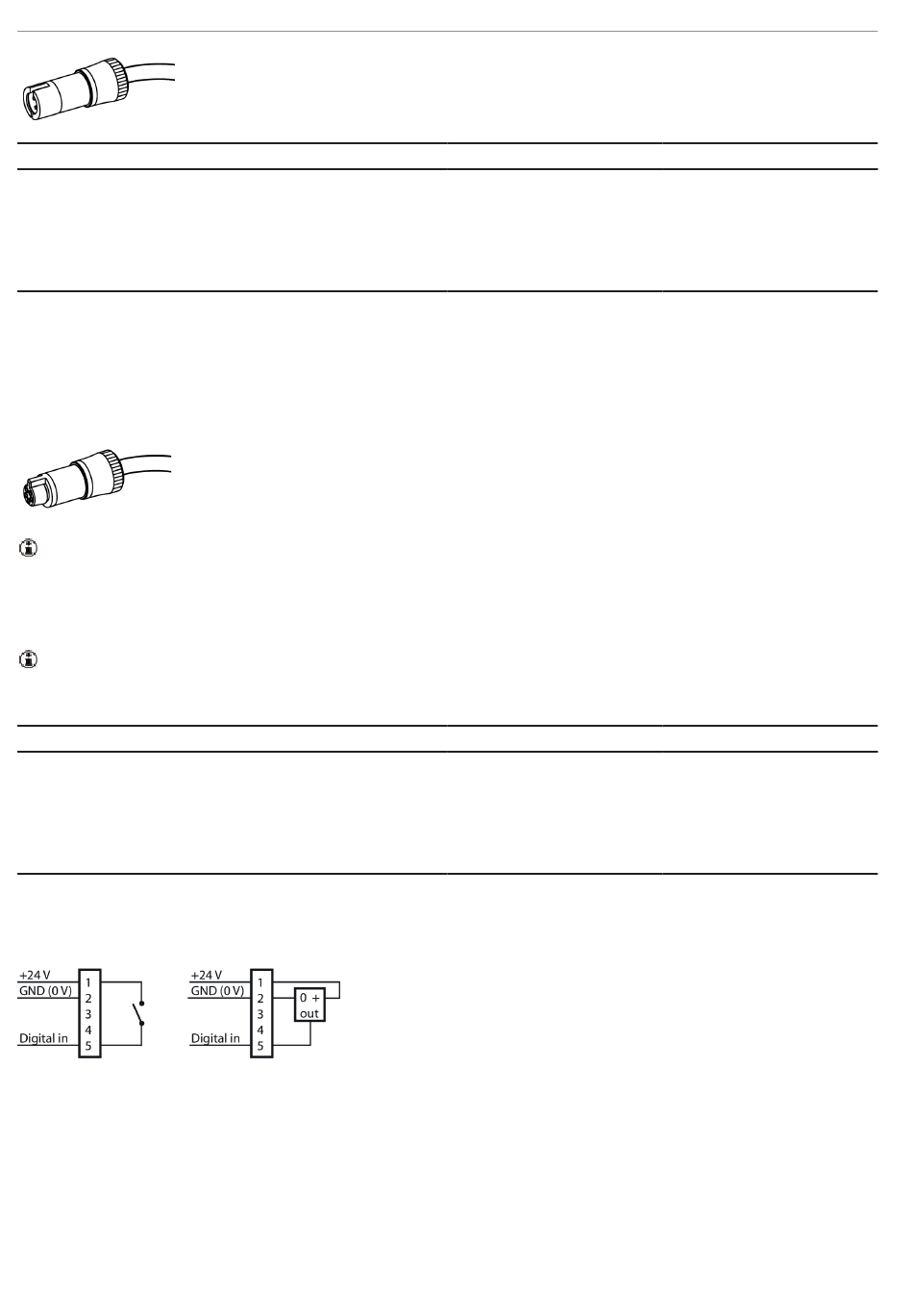

設定可能単一入力 (I/O)
設定可能 5 極ピンコネクタ (フットスイッチの入力など)
入力の設定に関する情報については、ToolsTalk MT - 参考 - I/O ステ
ータス.
バインダ 719 シリーズから 5 極ソケットプラグを使用してください。
通知
• この入力は光アイソレートされていません。
入力抵抗
通知
• ツールのリセットで使用する場合、信号の長さは40ミリ秒以上で
なければなりません。
ピン
1
2
3
4
5
2 ワイヤスイッチ (リードスイッチ等) はピン 1 および 5 に接続され
ます。
PNP 出力のあるセンサはピン 1、2、5 に接続されます。
設定可能デジタル入出力 (DIGITAL I/O)
設定可能信号用 15 極 D サブソケットコネクタ
15 極 D サブピンプラグを使用します。
248
出力
+24 V
+24 V
ポンプオン
GND (0 V)
GND (0 V)
出力
+24 V
GND (0 V)
Digital in
© Atlas Copco Industrial Technique AB - 9836 629400 00
JA
説明
内部 +24 V
内部 +24 V
デジタル出力
内部 0 V
内部 0 V
10 kΩ
説明
内部 +24 V
0 V 出力
デジタル入力
MT Focus 400
デフォルト
デフォルト
締め付けを開始
