MT Focus 400

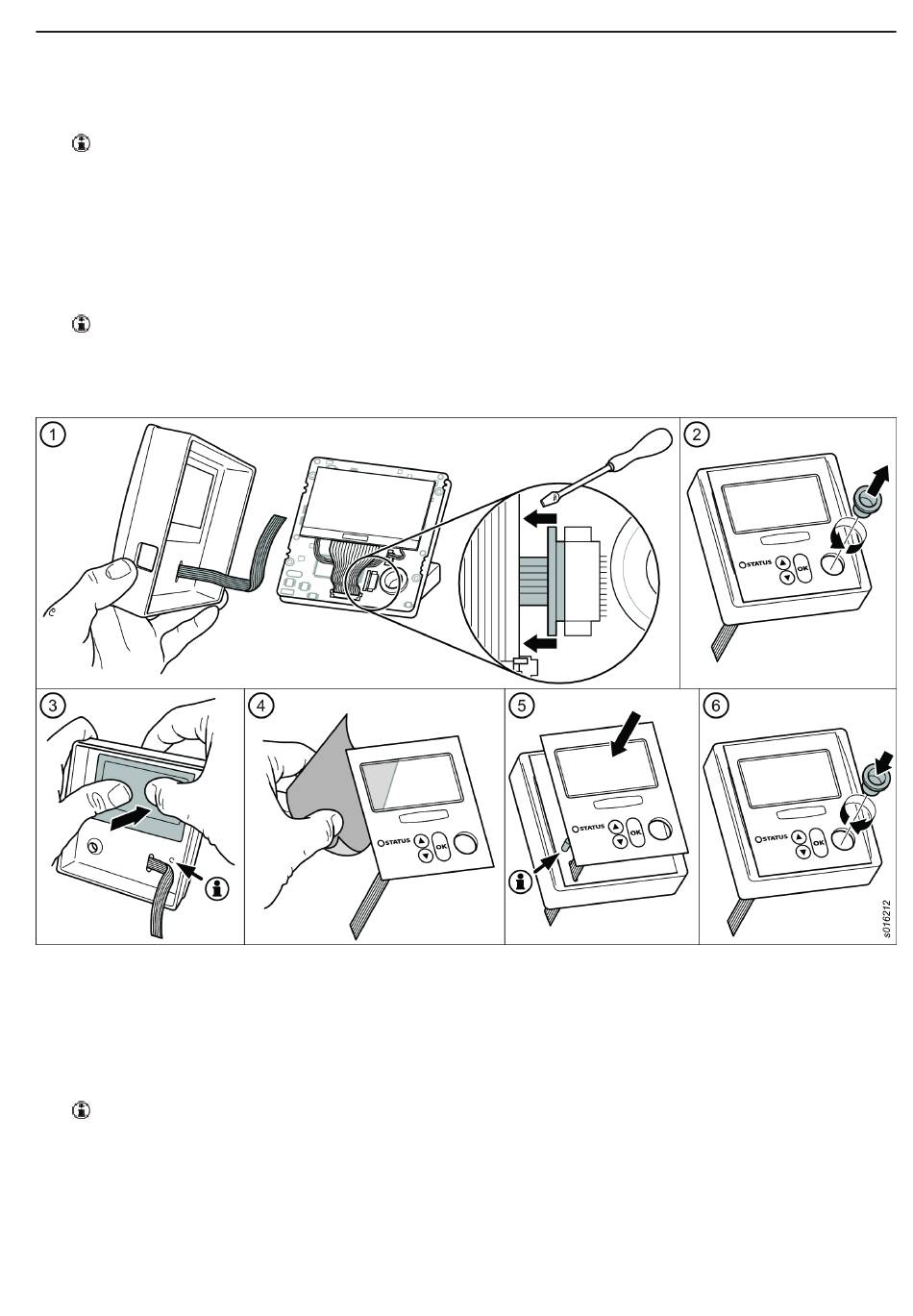

• フロントパネルを外します。 表示ウィンドウの内側から押すこ
3.
とができます。
• スピリットを使ってカバーの内面を清掃してください。
ライトパイプが外れないようにしてください。
4. 保護カバーを接着パネルから外します。
• 一つは、粘着部を保護するカバー。
• 一つは、透明ウィンドウの内側を保護するカバー。
• 一つは、透明ウィンドウの外側を保護するカバー。
5. ハウジングの穴を通して新しいフロントパネルからフラットケーブ
ルを配線し、新しいフロントパネルをハウジングに取り付けます。
ライトパイプを正しく配置します。
6. ツールホルダを取り付けます。
7. コネクタにフラットケーブルを挿入し、小型ドライバーを使用し
て、可動部を押し込んでコネクタを閉じます。
表示部の交換
1. 可動部を上および前方を折り曲げてコネクタを開き、注意しながら
フラットケーブルを引き出します。
2. 白いコネクタをまっすぐに引き上げて、外します。
3. 表示部を取り外します。
スペーサが外れないようにしてください。
4. 4つのスペーサが正しく配置され、新しい表示部を正しい位置に置
きます。 表示部の下部にある小さなピンがボトムスペーサの穴に
くるようにしてください。
5. 白いコネクタを接続します。
JA
