Instrucciones del producto

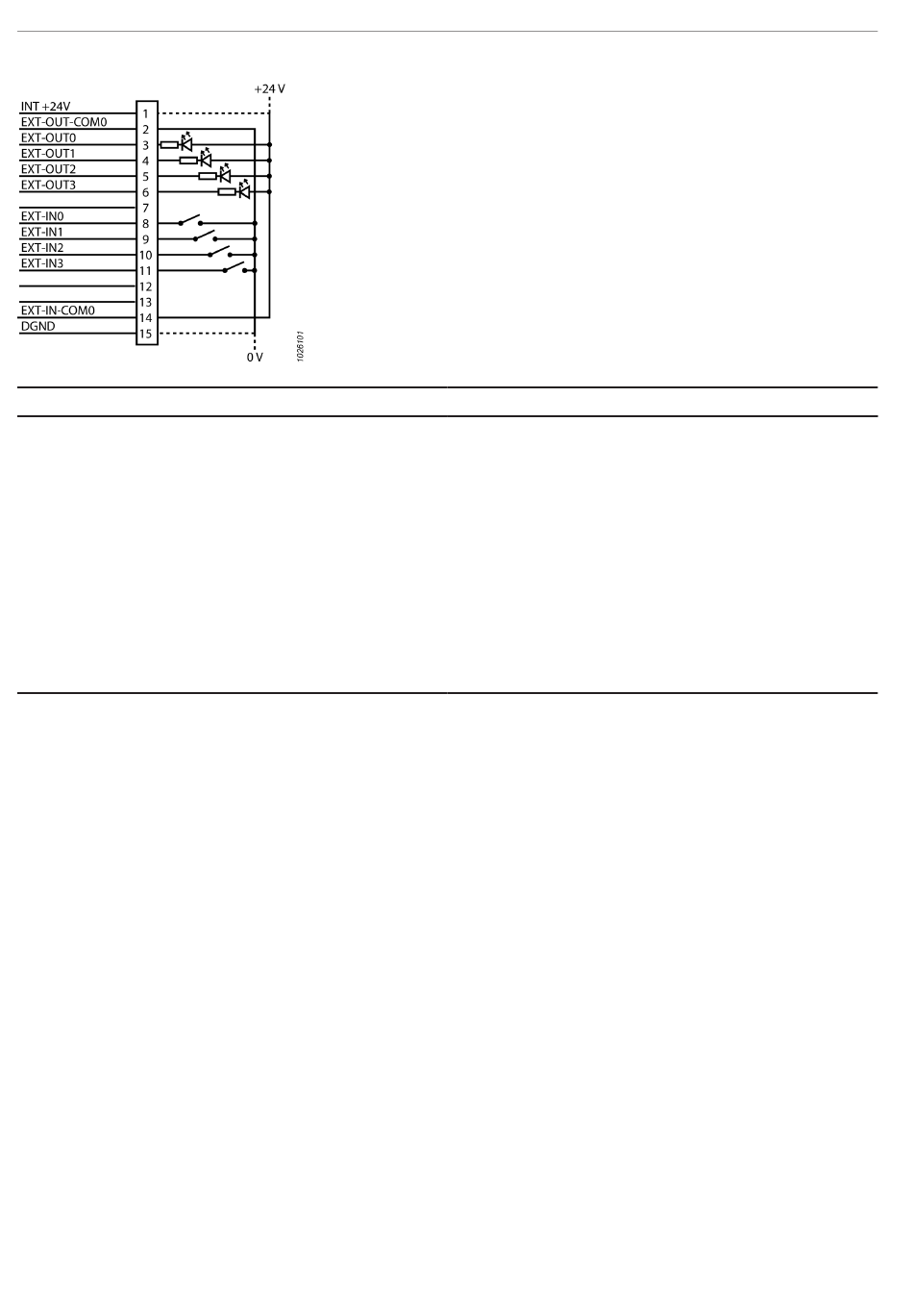

modo NPN
E/S
INT -24V
EXT-OUT-COM0
EXT-OUT0...EXT- OUT3
EXT-IN0...EXT- IN3
EXT-IN-COM0
DGND
Instalación mecánica del controlador
El controlador puede utilizarse de tres maneras:
• Colocado sobre un banco de trabajo.
• Instalado en una superficie vertical utilizando el soporte para pared.
• Instalado en una superficie vertical utilizando tornillos en la parte trasera.
Colocación del soporte para pared
1. Instale el soporte en la superficie utilizando cuatro tornillos de 5 mm.
2. Extraiga el pestillo de la parte inferior del soporte y deslice el controlador
en el soporte.
3. El pestillo sujeta el controlador en su posición cuando se suelta.
Instalación con tornillos traseros
1. Extraiga los dos tornillos que sujetan la pata del controlador.
2. Realice dos taladros de 5 mm en la superficie que correspondan a los orifi-
cios de la parte trasera del controlador. Deje espacio sobre los orificios pa-
ra los conectores y para la salida de sonido.
3. Instale el controlador en la superficie, preferiblemente sin los tornillos.
AVISO
• Los tornillos no deben entrar más de 10 mm en el controlador.
72
ES
Descripción
Salida +24 V
Conectar a DGND
o 0 V externa.
Las salidas se conectarán a la señal de 0 V externa al
activarse.
Las entradas serán activadas por una señal de 0 V
aplicada a la patilla de entrada.
Conectar a INT +24V
o +24 V externa
(no simultáneamente)
Salida 0 V
© Atlas Copco Industrial Technique AB - 9836 629400 00
MT Focus 400
