Instruções para Produto

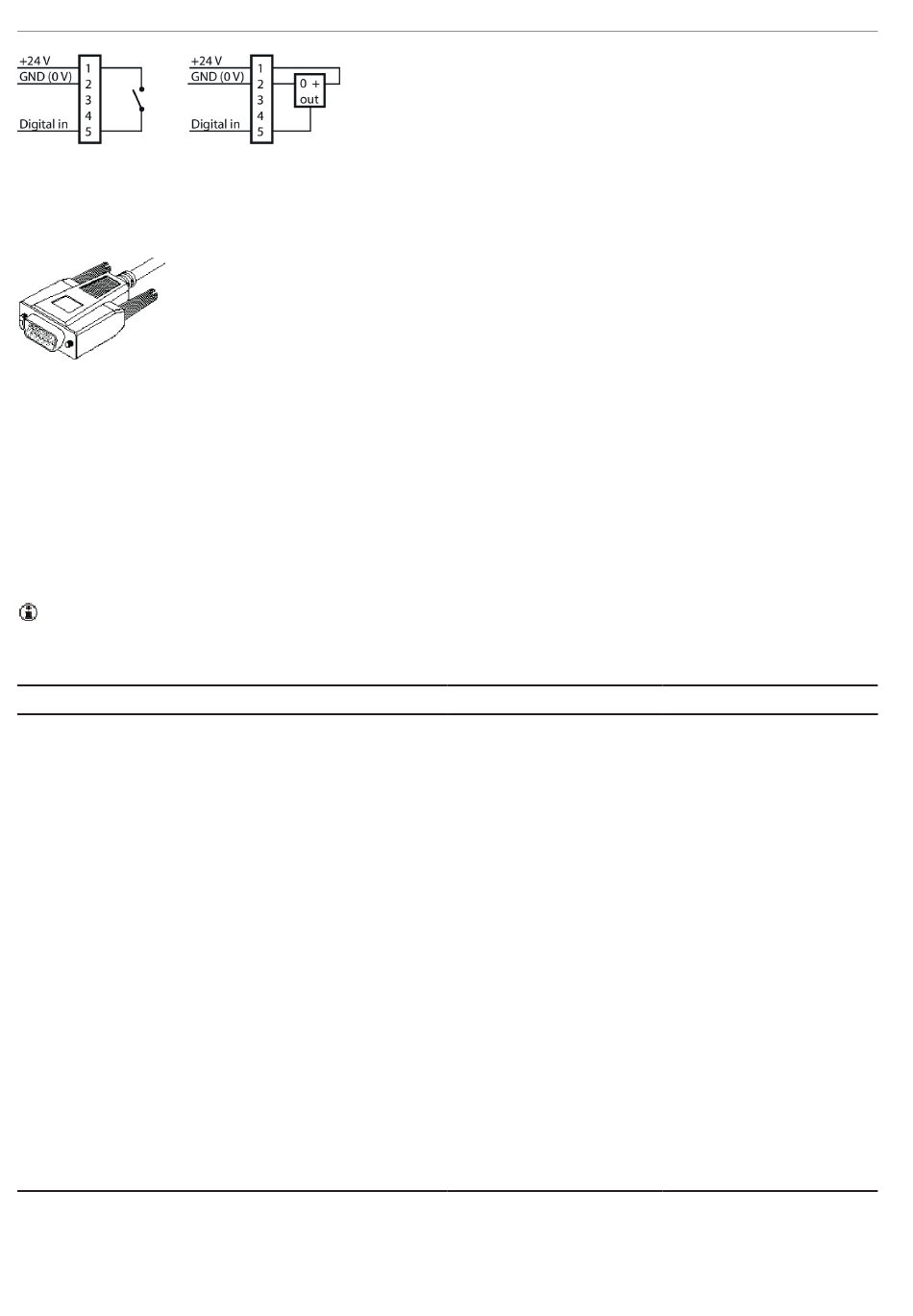

Entradas e saídas digitais configuráveis (I/O DIGITAL)
Conector D-sub de 15 pinos para sinais configuráveis.
Use um conector D-sub macho de 15 pinos.
Faixa de tensão
Resistência de entrada
Resistência de saída
Proteção de corrente de energia
Tempo de resposta de entrada
Tempo de resposta de saída
ATENÇÃO
• Se a corrente máxima for excedida, a tensão de saída irá desligar. Isso
pode ser resolvido desligando e ligando a saída novamente.
Pino
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
90
I/O
INT 24V
EXT-OUT-COM0
EXT-OUT0
EXT-OUT1
EXT-OUT2
EXT-OUT3
EXT-IN0
EXT-IN1
EXT-IN2
EXT-IN3
EXT-IN-COM0
DGND
© Atlas Copco Industrial Technique AB - 9836 629400 00
PT
11-30 VCC
>5 kΩ
23-35 Ω
Pico máx/corrente contínua de 120 mA, sobrecorrente
protegida.
<25 ms (with de-bouncing filter)
<5 ms
Descrição
Fornecimento interno de
24 V
Linha comum externa para
saídas
Configurável
Configurável
Configurável
Configurável
Não usado
Configurável
Configurável
Configurável
Configurável
Não usado
Não usado
Linha comum externa para
entradas
Aterramento interno
MT Focus 400
Padrão
Ocupado
Aperto OK
Aperto NOK
Lote OK
Iniciar aperto
Reinicializar a ferramenta
Iniciar desaperto
Reinicializar o lote
