MT Focus 400

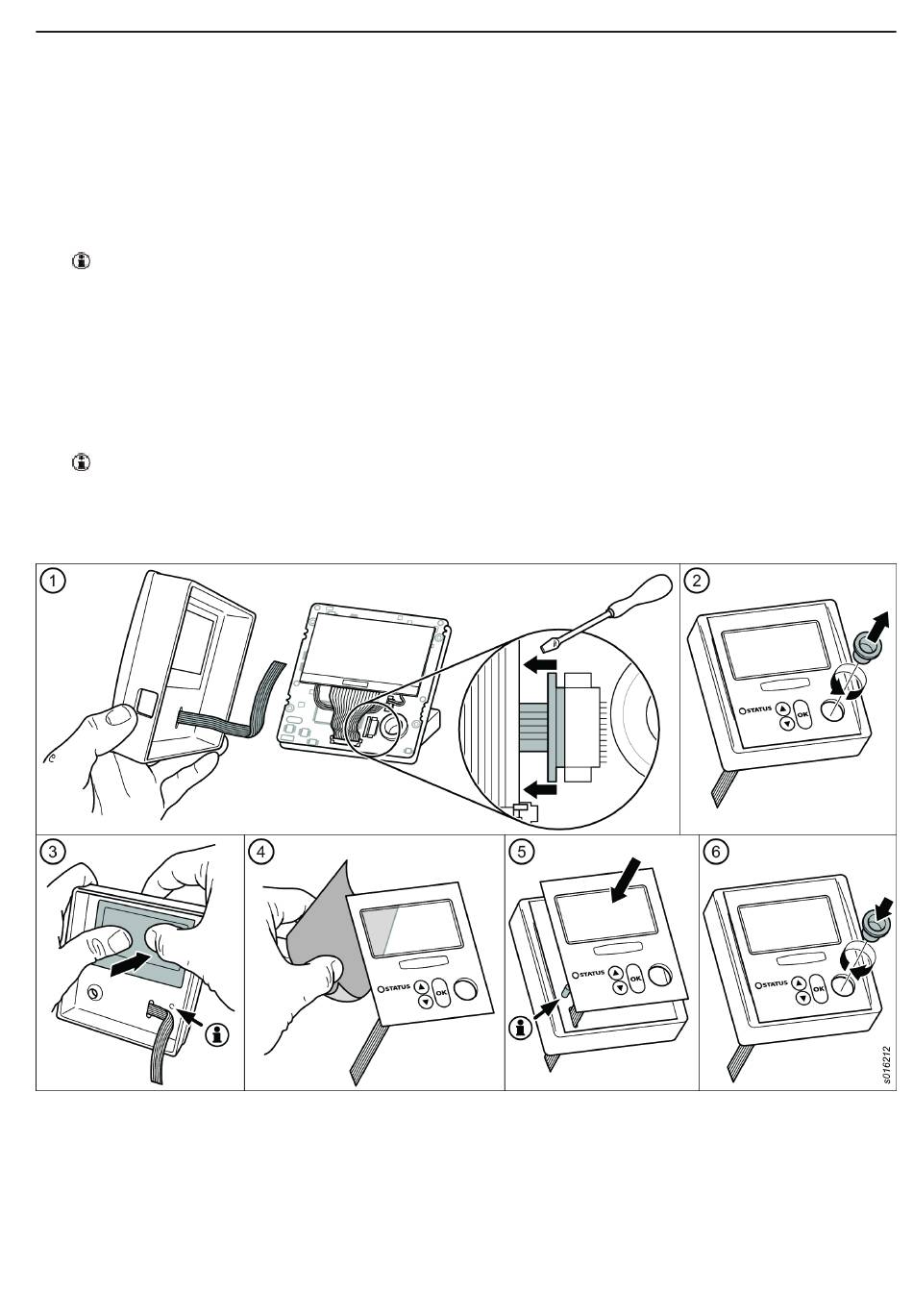

Troca do painel frontal
1. Abra o conector usando uma chave de fenda pequena e remova
cuidadosamente o cabo flat.
2. Desparafuse o suporte da ferramenta.
3. • Remova o painel frontal. Você pode pressionar pela parte interna no
visor da tela.
• Limpe a superfície interna da tampa com álcool.
Não remova o tubo de luz.
4. Remova as coberturas de proteção do painel autoadesivo.
• Uma cobertura protegendo as seções autoadesivas.
• Uma cobertura protegendo a parte interna do visor transparente.
• Uma cobertura protegendo a parte externa do visor transparente.
5. Passe o cabo flat do novo painel frontal através do furo da carcaça, instale
o novo painel frontal à carcaça.
Certifique-se de que o tubo de luz esteja posicionado corretamente.
6. Monte o suporte da ferramenta.
7. Insira o cabo flat no conector e feche-o pressionando na sua peça móvel
usando uma chave de fenda pequena.
Troca da tela
1. Abra o conector dobrando a peça móvel para cima e para frente, em
seguida puxe o cabo flat cuidadosamente.
2. Remova o conector branco puxando-o para cima.
